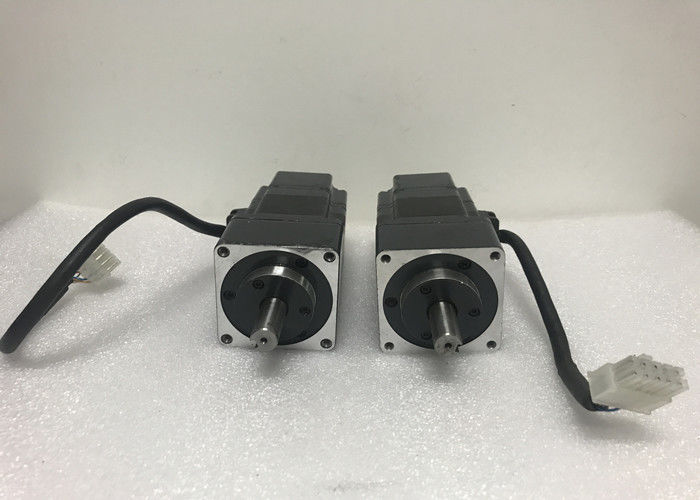

ASM66MC-P10 산업용 서보 모터 폐쇄 루프 제어 Alphastep 모터 VEXTA DC 5.42V

ASM66MC-P10 산업용 서보 모터 폐쇄 루프 제어 알파스테프 모터 VEXTA DC 5.42V

ASM66MC-P10 산업용 서보 모터의 사양

• 모터 유형 폐쇄 루프 모터
• 프레임 크기 2.36 인치
• 전력 입력 변속기 비율 (X:1) 10:1 셰프트/게어
• TH형 갱도 셰프트 단일 전자기
• 브레이크 장착 해상도 (해상도 설정: 1000 P/R) 0.036 °/Pulse
• 로터 관성 (oz-in2) 3.1 oz-in2 RoHS 준수 안전성 없음
• 표준 UL CSA EN CE CE 표시 저전압 지침 EMC 지침 단열 클래스 B (266oF [130oC]),
• UL/CSA: A급으로 인정된 221oF (105oC)
• 단열 저항은 프레임 와일링과 프레임 전자전자 브레이크 와일링 사이의 500 VDC 메거로 측정하면 최소 100 MΩ입니다.다이렉트릭 강도는 다음의 1분 동안 견딜 수 있을 정도로: 프레임 와일딩 1.5 kV 50 또는 60 Hz,
• 프레임-전자기 제동 윙 1.0kV 50 또는 60 Hz
• 환경 습도 85% 이하 (비연결)
• 작동 환경 부식성 가스, 먼지, 물 또는 기름이 없습니다.

알파 스테프 폐쇄 루프 스테퍼 모터 시스템

오리엔탈 모터의 알파스텝 폐쇄 루프 제어 시스템은 정확한 위치 조작을 쉽게 수행합니다.알파스텝은 "오픈 루프 제어"와 "폐기된 루프 제어"의 장점을 결합 한 독특한 제어 시스템을 갖추고 있습니다..

알파스텝 제어 시스템에서는 항상 모터의 위치를 모니터링하고 운전자가 상황에 따라 두 가지 제어 유형을 자동으로 전환합니다.정상적인 상황에서 모터의 작동은 표준 단계 모터와 같은 오픈 루프를 사용하여 모니터링되고 제어됩니다.부하 또는 이와 같은 이유로 명령과 모터 위치 사이에 오류가 발생하면 시스템은 즉시 서보 모터처럼 폐쇄 루프 제어로 전환됩니다.이것은 원하는 동작을 유지 위치와 속도를 수정이 두 가지 제어 방법의 조합은 높은 신뢰성과 성능을 보장합니다.

단계 모터의 응용 프로그램을 확장하기 위해, 오리엔탈 모터는 다양한 전력 사양과 다양한 기능을 갖춘 다양한 제품 시리즈를 제공합니다.각 시리즈 내에서 다양한 변형이 가능합니다., 제품은 전자기 브레이크 유형, 기어 유형 또는 선형 및 회전 액추에이터 제품과 같은 많은 프레임 크기 및 사전 조립 옵션으로 제공됩니다.

특징

• 낮은 진동 수준에서 낮은 속도로 작동 AS 시리즈는 매우 낮은 진동과 함께 부드러운 낮은 속도로 작동을 달성, 그 마이크로 단계 드라이브 덕분에,아주 작은 각도로 걸을 수 있는.
• 내장 경보 기능 - 모터 등급을 크게 초과하는 부하가 발생하거나 작동 중 모터의 출력 샤프트가 제한되면 운전자는 경보 경보를 출력합니다.수직 이동용 애플리케이션에서, 이 경보가 감지되면 전기 자기 브레이크가 작동하여 움직이는 부위와 작업물이 떨어지는 것을 방지할 수 있습니다.
• 미리 설정된 속도 필터 - 모터 반응을 결정하는 필터 시간 상수는 16 단계로 설정할 수 있습니다.
• 미리 설정된 작동 전류--운동 중 모터 전류의 수준은 6에서 100% (최대) 사이로 16단계로 설정될 수 있습니다.
• 미리 설정 해상도 - 모터 해상도 레벨은 0.72 ° / 펄스, 0.36 ° / 펄스, 0.072 ° / 펄스 및 0.036 ° / 펄스.

AS 시리즈 표준형

AS46AA AS66AA AS69AA AS98AA AS911AA AS46MA
AS66MA AS69MA AS98MA AS66A AS69AC AS98AC
AS911AC AS66MC AS69MC AS98MC AS66AS AS69AS
AS98AS AS911AS AS66MS AS69MS AS98MS
