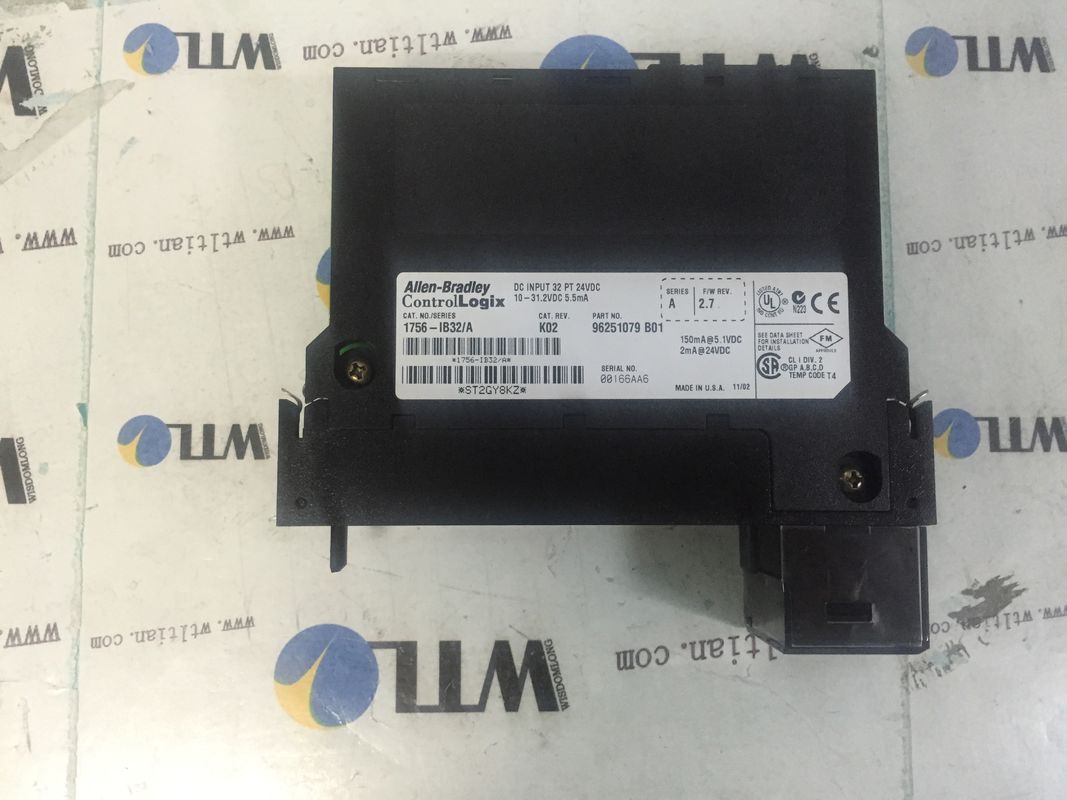

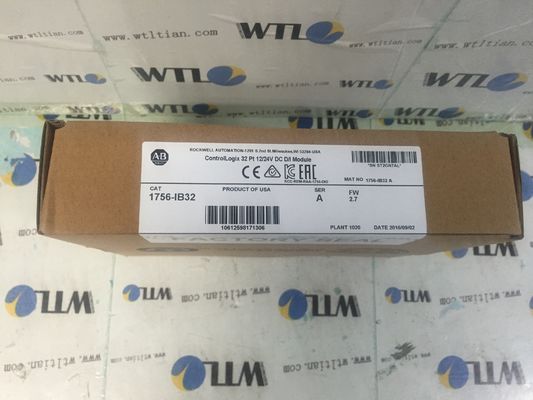

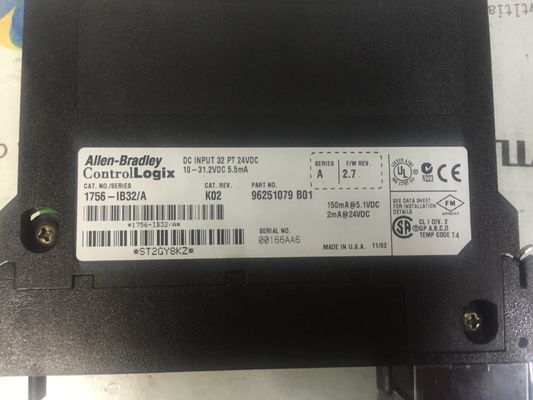

AB ControlLogix 디지털 I/O 모듈 입력 32 1756-IB32

AB ControlLogix 디지털 I/O 모듈 입력 32 1756-IB32

디지털 I/O 모듈 입력 사양 32 1756-IB32

제조업체 로크웰 오토메이션
브랜드 AB
부품 번호/카탈로그 번호 1756-IB32
시리즈 ControlLogix
입력 32
모듈 유형 디지털 DC 입력 모듈
입력 수 32개의 입력
입력 전압 12-24볼트 DC 싱크
작동 전압 범위 10-31.2V DC
모듈 키잉 전자
입력 지연 시간 2밀리초 + 선택한 필터 시간
최대 작동 전류 5.5밀리암페어
최소 작동 전류 10볼트 DC에서 2밀리암페어
최대 입력 전류, 오프 상태 1.5밀리암페어
입력 지연 시간, OFF에서 ON으로 하드웨어 지연: 최대 380µs + 필터 시간
입력 지연 시간, ON에서 OFF로 하드웨어 지연: 최대 420µs + 필터 시간
5볼트 120밀리암페어의 백플레인 전류
소비 전력(최대) 6.2W @ 60°C(140°F)
24볼트 2밀리암페어의 백플레인 전류
5.1볼트 100밀리암페어의 백플레인 전류
열 발산 21.1 BTU/hr @ 60 °C (140 °F)
UPC 10612598171306
제거 가능한 터미널 블록 1756-TBCH 1756-TBSH

기타 우수한 제품

디지털 I/O 모듈 정보 입력 32 1756-IB32

AB 1756-IB32는 ControlLogix 디지털 I/O 모듈입니다.ControlLogix 시스템의 일부인 이 입력 모듈에는 2개 그룹에서 사용할 수 있는 32개의 입력이 있으며 각 그룹에는 16개의 포인트가 있습니다.AB 1756-TBCH 또는 1756-TBS6H와 같은 필요한 착탈식 터미널 블록 하우징 또는 RTB를 사용하여 ControlLogix 섀시에 장착됩니다.이 모듈은 ControlLogix 섀시의 단일 슬롯을 차지하며 개방형 인클로저 유형과 함께 제공됩니다.1756-IB32 모듈의 작동 전압 범위는 10 ~ 31.2V DC이고 공칭 입력 전압은 24V DC입니다.12/24볼트 DC 싱크의 전압 범주, 5.1볼트에서 120mA, 24볼트에서 2mA의 전류 소비, 총 백플레인 정격 전력은 0.66W입니다. 최대 전력 손실은 섭씨 60도에서 6.2W입니다. , 열 손실은 섭씨 60도에서 시간당 21.1BTU입니다.

AB 1756-IB32 ControlLogix 디지털 I/O 모듈은 또한 최대 돌입 전류 정격이 250mA이며 활성화 없이 22밀리초 내에 37% 미만으로 감소합니다.오프 상태에서 최대 전류는 2.27mA이고 최대 전압은 5볼트입니다.Off-on 및 On-to-Off 프로세스의 입력 지연 시간이 다릅니다.오프-온 프로세스의 경우 최대 380마이크로초의 하드웨어 지연과 0, 1 또는 2밀리초의 사용자 구성 가능 필터 시간이 있습니다.온-오프 지연 시간에는 최대 420마이크로초의 하드웨어 지연 시간과 0, 1, 2, 9 또는 18밀리초의 사용자 구성 가능 필터 시간이 포함됩니다.

AB 1756-IB32는 ControlLogix PAC(프로그래밍 가능 자동화 컨트롤러) 제품군에 속하는 고밀도 Discrete 입력 모듈입니다.이 모듈은 각 그룹당 16개의 채널이 있는 2개로 그룹화된 32개의 입력 채널을 제공합니다.

로컬 I/O 랙 또는 분산 I/O 섀시에 설치하거나 AB의 Plant PAx와 같은 독립 실행형 또는 분산 제어 시스템(DCS)에 설치할 수 있습니다.하드웨어 구성을 통해 이 모듈에 들어가면 모듈의 매개변수(예: 호환 가능한 키잉 및 슬롯 할당의 중요한 매개변수가 있는 모듈의 일반 속성)에 액세스할 수 있습니다.또한 이 모듈에는 구성 가능한 요청 패킷 간격(RPI), 모듈 금지, 통신 실패에 대한 반응 및 ControlNet을 통한 예약 연결이 있습니다.이 모듈의 각 채널에는 구성 가능한 필터 설정이 있어 신호에 대한 모듈의 반응 시간을 미세 조정할 수 있습니다.이 조정은 불연속 신호가 불규칙하고 노이즈에 노출된 애플리케이션에 유용합니다.이 기능은 위양성 음성 판독값을 방지하는 데 도움이 됩니다.

이 모듈은 또한 모듈 정보를 통해 자기 진단 기능을 제공하여 경미한 오류와 주요 오류와 같은 모듈의 진단 상태를 모니터링할 수 있습니다.또한 모듈이 연결된 ControlLogix 백플레인의 상태도 감지할 수 있습니다.

이 모듈은 이동식 터미널 블록(RTB)과 함께 배송됩니다.이 RTB는 결함이 있는 모듈의 모듈식 교체를 가능하게 하고 신호 배선을 용이하게 합니다.이 모듈에 호환되는 RTB는 1756-TBCH 1756-TBS6H 또는 36단자 RTB입니다.
