| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC200CHS022L |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | negitiation |
| 포장 세부 사항: | 인 박스 |
| 배달 시간: | 3-5days |
| 지불 조건: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 100 |
| 상품 이름: | PLC 프로그램 논리 제어기 IC200CHS022L | 제품: | PLC 프로그램 논리 제어기 |
|---|---|---|---|
| 모델: | IC200CHS022L | 브랜드: | GE |
| CARRIER: | I/O CARRIER | 배향: | 수평식 |
| 생산국: | 미국 |

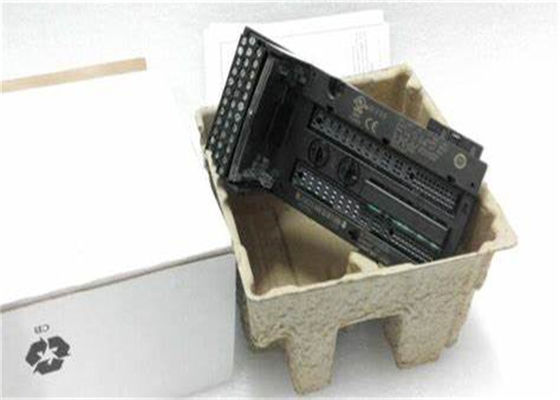

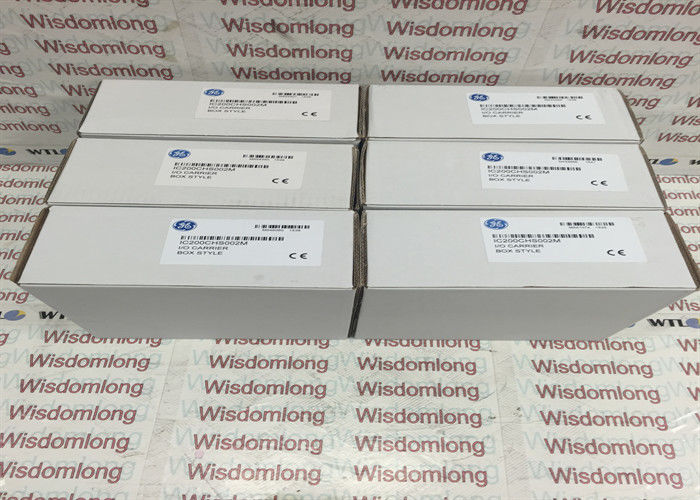

GE 입출력 IC200CHS002 캐리어 VERSAMAX 로컬 박스 스타일 통합형
GE 입출력 IC200CHS022L 캐리어를 위한 기술
브랜드 GE 파눅
시리즈 베르사맥스
(이전인) 제조사 GE 지능형 플랫폼 ; 에머슨 자동화 (경향)
(이전인) 제조사 에머슨 자동화 / GE 파눅
시리즈 베르사맥스
부품번호 IC200CHS022
시리즈 베르사맥스
부품번호 IC200CHS022
상품 종류는 상자 형태 입출력 캐리어를 압축합니다
제품 설명 입출력 캐리어 모듈
상자 형태 단말기 36
제품 설명 입출력 캐리어 모듈
아니오 단자 스트립 3 (3)의
차원 높이 : 167.89 밀리미터 (6.61in) 길이 : 66.80 밀리미터 (2.63in)
캐리어 모듈 방식 소형 입출력, 상자 방식
단말기 36 단말기의 번호
단말기 당 추천된 배선 칫수 : 단일 와이어 : AWG #14 (평균. 교차한 2.1mm2는 AWG #22 (평균의 최대 크기를 구분합니다). 교차한 0.36mm2는 2 (2) 와이어를 구분합니다) : AWG #18 (평균. 0.86mm2 횡단면).
단일 와이어 연결을 위한 적합한 배선 칫수 AWG AWG에게 # 14 #22 ; 2 (2) 전선 연결을 위한 AWG #18
2.1 mm2에 횡단면 0.36 mm2를 단배선화하세요
점 2 A 당 전류 등급
이 명세 리스트를 목록화하는 것 dosupply.com에 의해 만들어졌습니다.
전압 평가 0-264 VAC
2가닥 도선 횡단면 최고 0.86까지 mm2
각각 전원 터미널 8A 당 전류 등급
전류 등급, 점마다 2 암페어
핵심마다 현재이 2 Amps
지상 당 전류 등급과 힘 부분 8 암페어
전압 공급, 최대 264 VAC
땅 경향 8 Amps
과도 전압, 최대. 300 VAC
핵심 당 최대 전압 264 볼트 AC
과도 전압 평가 최고 300까지 VAC
증가하는 것 : 딘 레일 / 배전반 조립
증가하는 딘 레일
호환 모듈 : 모두 베르사맥스 모듈
구내 깊이 70 밀리미터
차원 : 66.8 Ｘ 70 Ｘ 163.5 밀리미터
설치 제거 상단과 바닥 : 2 인치 (5.1cm) 옆 :1 인치 (2.54cm)
적용 분야 : 등급 I, 디프. 2, 조 에이, 비, Ｃ와 Ｄ와 등급 1 지역 2 장소.
다른 뛰어난 제품
| 야사카와 모터, 운전자 SG- | 미츠비시 모터 HC, HA- |
| 웨스팅하우스 모듈 1C-,5X- | 에머슨 VE, KJ- |
| 허니웰 TC, TK- | GE 모듈 IC - |
| ABB 모듈 | AB 모듈 1756-, 1759- 투르치 스크린 2711- |
| 미츠비시 드라이브 MR, HA 모터 -, HC | 에머슨 무드레스베-, KJ - |
| 화낙 모터 A0-가 운전합니다 | 요코가와 송신기 EJA- |
| 로즈먼트 송신기 3051- | 쉐나이더 모듈 140- |
| 파나소닉은 자동차로 나르고 MH를 운전합니다- | 지멘스 모듈 6ES-, 터치 스크린 6AV- |
IC200CHS022는 이 모듈이 설치하는 것으로 모듈 타입에 따라서 입출력 장치의 종결 동안 배선 단자를 제공한 베르사맥스 I/O 모듈에 결합되는 에머슨 자동화의 제조되는 베르사맥스 제품군으로부터의 캐리어 모듈입니다.
IC200CHS022는 또한 단자 베이스로서 언급될 수 있습니다. 그것은 끝 숏팅을 구현하기 위한 단일 터미널에서 단일 와이어 접합부를 위한 AWG #22와 2 (2) 전선 연결을 위한 AWG #18에 AWG # 14를 정렬시켜 솔리드 또는 가닥 구리를 수용하도록 설계되는 36 스크류형 단말기를 특징으로 합니다. 캐리어의 단말기는 A1 - 적절한 그룹화를 위한 A18과 B1-B18라고 불립니다. 각각 단말기는 0-264 VAC, 단말기 당 2 암페어와 지상 당 8 암페어와 전력 분절라고 평가됩니다. 각각 단말기는 또한 최고 300까지 VAC 과도 전압에 견디도록 설계됩니다.
그것이 호스트 베르사맥스 I/O 모듈이 캐리어 모듈로의 현존하는 배선 연결을 제거하는 필요 없이 대체되거나 서비스 받을 수 있게 허락한 것처럼 IC200CHS022는 유연성과 모듈성을 제공합니다. 이것으로, 고장 탐구 시간은 특히 상당히 감소시킵니다 제어 시스템 또는 모듈 다운시간. 이 캐리어 모듈은 캐리어 모듈을 파트너 I/O 모듈을 따라 장소에 고정시키기 위해 또한 DIN 슬롯 또는 배전반 조립 탭과 같은 실장 부품을 제공합니다.
IC200CHS022는 말단의 와이어링 위에서 아래 결정되는 카드 홀더를 구비합니다. 그것은 또한 장소 안으로 I/O 모듈을 잠근 카드 홀더를 가지고 있습니다. 작동 동안, 이 카드 홀더는 수축 배향에 있어야 합니다.
GE 파눅 IC200CHS022 캐리어는 베르사맥스 시리즈 소형 상자 형태 입출력 캐리어입니다. IC200CHS022 캐리어는 36 IEC 상자 형태 단말기를 포함합니다. 이 모듈은 IC200CHS022 캐리어에 수직적으로 장착하는 한 베르사맥스 I/O 모듈에게 필드 와이어링과 장착과 후판 통신을 제공합니다. IC200CHS022 캐리어의 차원은 66.8 Ｘ 70 Ｘ 163.5 밀리미터입니다. IC200CHS022 캐리어는 말단의 와이어링 위에서 아래 결정되는 짜맞춘 카드 홀더를 가지고 있습니다. 배선용 카드는 모듈을 갖추고 그것이 이 카드 홀더에 삽입될 수 있습니다. 시스템이 운영에 있는 동안 카드 홀더는 후퇴 위치에서 있어야 합니다. IC200CHS022 캐리어 위의 각각 단말기는 단일 와이어 또는 2개 와이어를 수용할 수 있습니다. 꼼짝 못하게 되거나 단단한 동선은 종결 배선을 위해 사용될 수 있습니다.
종결 동안 사용된 단일 구리선 와이어는 2.1 평방 밀리미터 횡단면에 0.36 mm2를 가지고 있을 수 있습니다. 종결 동안 사용된 2 동선은 최고 0.86까지 평방 밀리미터 횡단면을 가지고 있을 수 있습니다. IC200CHS022 캐리어 위의 각각 핵심은 경향의 최고 2까지 Amps에 대해 평가됩니다. IC200CHS022 캐리어 위의 각각 전기와 접지 연결은 전류의 최고 8까지 Amps에 대해 평가됩니다. 포인트와 힘 / IC200CHS022 캐리어 위의 접지 연결은 최고 264까지 볼트 AC에 대해 평가되고 그들이 최고 300까지 볼트 AC의 전압 과도를 유지할 수 있습니다. IC200CHS022 캐리어는 7.5 Ｘ 35 밀리미터를 측정하는 딘 레일에 장착해서 설계됩니다. 1 인치의 수평 간격과 2 인치의 수직 간극은 말 탄 모듈 주위에 제공되어야 합니다. 최적의 성능을 위해, 일하는 IC200CHS022 캐리어의 주위에 있는 대기 온도는 0와 60 도 섭씨의 사이에 있어야 합니다.
