| 원래 장소: | 중국 |
| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | DI801 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Contact us |
| 포장 세부 사항: | 새로운 원상자 |
| 배달 시간: | 3-5days |
| 지불 조건: | 전신환 |
| 공급 능력: | 50 |
| 상품 이름: | 입력 모듈 | 모델 부정.: | DI801 |
|---|---|---|---|
| 물품 번호: | 3BSE020508R1 | 채널 수: | 16개 채널 |
| 시그널 타입: | 전류 싱킹 | 기술: | S800L |

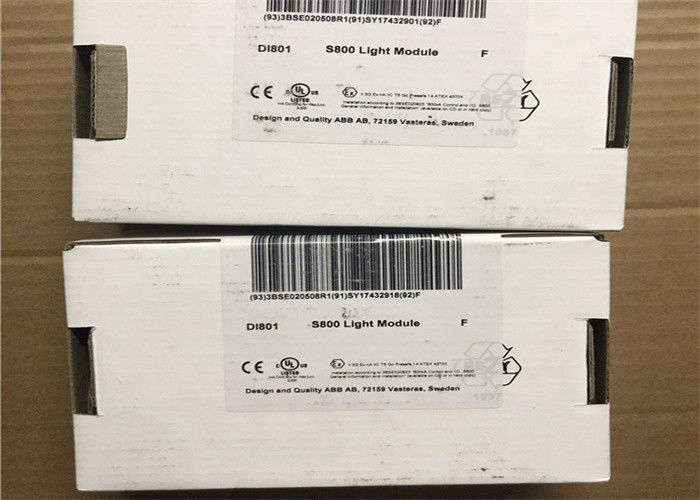

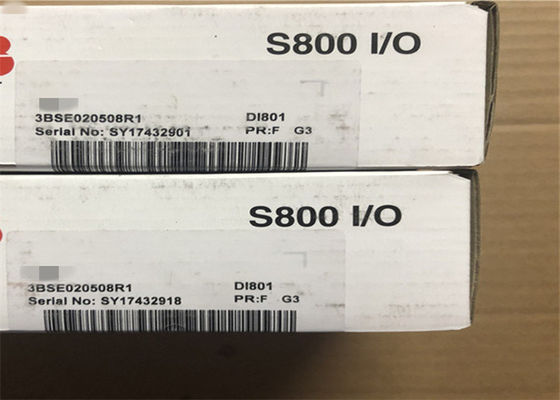

ABB DI801 S800L I/O 모듈 3BSE020508R1 디지털입력모듈 24V dc, 1x16 샤넬 Gabrielle chanel
DI801에 대한 기술 :
DI801은 S800 입출력을 위한 16 채널 24 Ｖ 디지털입력모듈입니다. 이 모듈은 16개의 디지털 입력을 가지고 있습니다. 입력전압 범위는 18 내지 30 볼트 d.c이고 입력전류가 24 Ｖ에 있는 6 마입니다. 입력은 16개 채널과 채널과 한 고립 그룹에서 16 번이 그룹에서 전압 감독 입력을 위해 사용될 수 있다는 것 입니다. 모든 입력 채널은 현재 제한성분, EMC 보호 요소, 입력 상태 징후 LED와 광학적 분리 장벽으로 구성됩니다.
일반의 정보
| 타입 | 디지털 입력 |
| 신호 조건 | 24V d.c. |
| 물품 번호 | 3BSE020508R1 |
| 채널 수 | 16 |
| 시그널 타입 | 전류 싱킹 |
| 하트 | 부정 |
| SOE | 부정 |
| 과잉 | 부정 |
| 높은 완전성 | 부정 |
| 본질 안전 | 부정 |
| 기술 | S800L |
I/O 모듈
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
상세한 데이터
| 입력전압 범위, 0 | -30 .. +5 Ｖ |
| 입력전압 범위, 1 | 15 .. 30 Ｖ |
| 입력 임피던스 | 3.5 kΩ |
| 차단 | 그룹 와이즈는 땅으로부터 분리했습니다 |
| 필터 시간 (선택 가능한 디지털) | 2, 4, 8, 16명의 부인 |
| 최대 필드 케이블 길이 | 600 미터 (656 야드) |
| 정격 절연 전압 | 50 Ｖ |
| 유전 시험 전압 | 500 Ｖ |
| 전력 소모 | Typ 2.2 Ｗ |
| 전류 소모 +5 Ｖ 모듈뷔스 | 70 마 |
| 전류 소모 +24 Ｖ 모듈뷔스 | 0 |
| 지원받는 배선 칫수 | 솔리드 : 30-12 AWG인 0.05-2.5 mm2 다음을 좌초시켰습니다 30-12 AWG인 0.05-1.5 mm2 권장 토크 : 0.5-0.6 별거 안 해 0.24-0.30 인치인 스트리핑 길이 6-7.5mm |
진단
| 주도한 전면은 있습니다 | S(tatus) (실행 또는 결점), 채널 1-16 (0 또는 1) |
| 관리 | 채널 16 위의 절차 전압 관리 |
| 관리 이라는 상태 표시 | 모듈 에러, 모듈 경고, 채널 에러 |
특징과 혜택
컴프어빌리티
| MTU로 사용하세요 | TU834, TU844, TU845 또는 TU854 |
| 키조정 코드 | FD |
환경과 인증
| CE 마크 | 예 |
| 전기 안전 | IEC 61131-2, UL 508 |
| 위험 위치 | C1 디프 2 크르스, C1 지역 2 크르스, 아텍스 지역 2 |
| 해양 인증 | ABS, BV, DNV-GL, LR, RS, CCS |
| 보호 등급 | IEC60529에 따른 IP20 |
| 부식성인 공기 ISA-S71.04 | G3 |
| 기후 운영 상태 | +55 'Ｃ (+70 'Ｃ에 대한 저장 -40), 95 % 비결노 상태에 대한 RH=5, IEC / EN 61131-2에 대한 0 |
| 오염 정도 | 급 2, 국제전기기술위원회 60664-1 |
| 기계적 운영 상태 | 국제전기기술위원회 / EN 61131-2 |
| EMC | EN 61000-6-4와 EN 61000-6-2 |
| 과전압 범주 | 국제전기기술위원회 / EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 등급 I ; (지구는 보호했습니다) |
| 최대 대기 온도 | 수직 장착 40 'Ｃ (104 'Ｆ)에 대해, 55 'Ｃ (131 'Ｆ) |
| 로에스 순응성 | EN 50581:2012 |
| WEEE 순응성 | DIRECTIVE/2012/19/EU |
차원
| 높이 | 110 밀리미터 (4.33 ") |
| 폭 | 86.1 밀리미터 (3.4 ") |
| 깊이 | 58.5 밀리미터 (2.3 ") |
| 중량 | 0.24 킬로그램 (0.53 파운드.) |
단말기 :
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
