| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | TU846 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Contact us |
| 포장 세부 사항: | 새로운 원상자 |
| 배달 시간: | 3-5days |
| 지불 조건: | 전신환 |
| 공급 능력: | 50 |
| 모델: | TU846 | 물품 번호: | 3BSE022460R1 |
|---|---|---|---|
| 규약: | ABB의 모듈뷔스 | 정격 절연 전압: | 50V |
| 변증법적 시험 전압: | 500VAC | 전력 소모: | 2.0W |

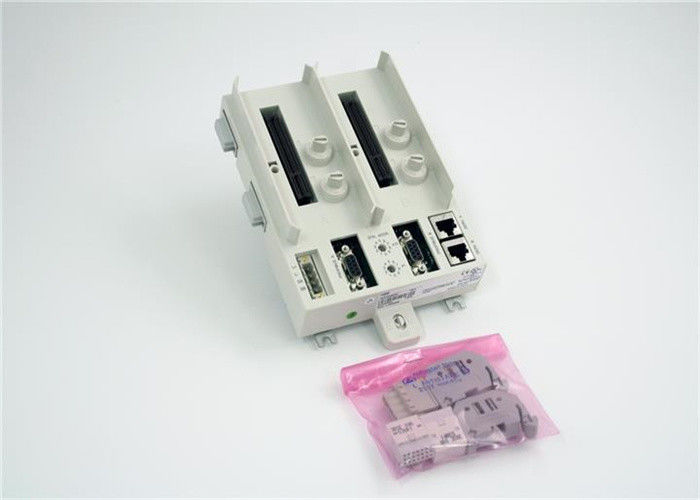

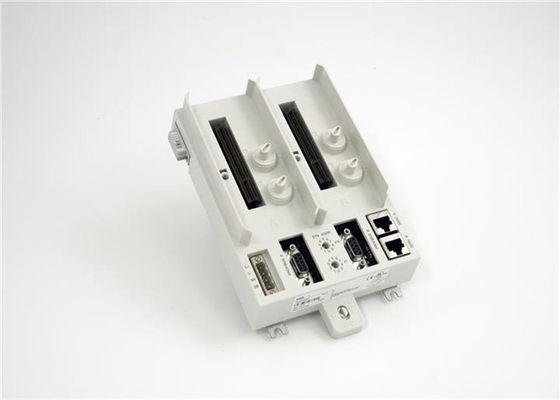

모듈 CI840A를 위한 뉴 ABB S800 I/O 모듈 단말장치 (MTU) TU846 3BSE022460R1
TU846에 대한 기술
TU846은 야전 통신 인터페이스 CI840/CI840A의 중복 구조를 위한 모듈 단말 처리 부대 (MTU)고 과다한 입출력입니다. MTU는 단말 주소 (0 내지 99) 설정을 위해 전원 공급기, 두 전기적 모듈부제스, 2 CI840/CI840A와 2 로터리 스위치를 위한 수동적인 장치 욕심 부리는 연결입니다.
모듈뷔스 광 포트 TB842는 TB846을 통해 TU846에 연결될 수 있습니다. 기계식 키, 각각 위치를 위한 2가 익숙한 4는 모듈의 올바른 유형을 위해 MTU를 구성했습니다. 각각 핵심은 36 다른 배치의 전체 수를 주는 6곳 위치들을 가지고 있습니다.
듀얼 CI840/CI840A, 과다한 I/O. TU846을 위한 모듈 단말 처리 단위는 한 개의 I/O 모듈로 과다한 I/O 모듈과 TU847과 함께 사용됩니다. TU846부터 모듈뷔스 종료기까지 최대 모듈뷔스 길이는 2.5 미터입니다. TU846/TU847 필요는 제거될 왼쪽에 스페이스를 둡니다. 전원이 적용된 채로 대체될 수 없습니다.
일반의 정보
| 프로토콜 | ABB의 모듈뷔스 |
| 물품 번호 | 3BSE022460R1 |
| 주인 또는 종속부 | 해당 사항 없어요 |
| 라인 과잉 | 예 |
| 모듈 리던던시 | 예 |
| 핫 스왑 | 부정 |
| 타입 | 과다한 CI840/CI840A, 과다한 입출력 |
| 전원 입력 | 24 Ｖ d.c. (19.2 - 30 Ｖ) |
| 장착 | 수직이거나 수평선상입니다 |
통신
| 모델 부정. | 프로토콜 | 주인 또는 종속부 |
| CI801 | 프로피버스 DP-V1 | 종속부 |
| CI840A | 프로피버스 DP-V1 | 종속부 |
| CI853 | COMLI와 모드 버스 RTU | 주인 / 종속부 |
| CI854B | 프로피버스 DP-V1 | 마스터 |
| CI855 | ABB의 마스테르부스 300 | 마스터 |
| CI856 | ABB의 S100 입출력 | 마스터 |
| CI857 | ABB의 INSUM | 마스터 |
| CI858 | ABB의 드라이브뷔스 | 마스터 |
| CI860 | 토대 필드버스 HSE | 주인 / 종속부 |
| CI865 | ABB의 스트 입출력 | 마스터 |
| CI867 | 모드 버스 TCP | 주인 / 종속부 |
| CI868 | IEC 61850 | 주인 / 종속부 |
| CI869 | ABB의 장점 필드버스 100 | 종속부 |
| CI871 | PROFINET IO | 마스터 |
| CI873 | 이더넷 IP / 디바이스넷 | 마스터 |
| TB820V2 | ABB의 모듈뷔스 | 종속부 |
| TB825 (멀티 모드) | ABB의 모듈뷔스 | 종속부 |
| TB826 (단일모드) | ABB의 모듈뷔스 | 종속부 |
| TB840A | ABB의 모듈뷔스 | 종속부 |
| TB842 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU807 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU840 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU841 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU846 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU847 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU848 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU849 | ABB의 모듈뷔스 | 해당 사항 없어요 |
환경적이고 인증
| 온도, 작동 | 55' Ｃ (131' Ｆ) 수평식은 증가했습니다. 40' Ｃ (104' Ｆ) 수직은 증가했습니다 |
| 온도, 저장 | +70' Ｃ (158' Ｆ)에 대한 -25' Ｃ (-13' Ｆ) |
| 장비 클래스 | IEC60536에 따른 등급 1 ; (지구는 보호했습니다) |
| 진입 보호 | IEC 529, (IEC 144)에 따른 IP20 |
| CE 마킹 | 예 |
| 전기 안전 | 크르스 |
| 위험 위치 | 크르스 위험 위치 Class1 지역 2, 아텍스 지역 2 |
| 로에스 순응성 | EN 50581:2012 |
| WEEE 순응성 | DIRECTIVE/2012/19/EU |
특징과 혜택
오우 전원의 접속.
오우 두 프로피버스 연결.
오우 두 서비스 툴 연결.
국주소 설정을 위한 오우 두 로터리 스위치.
2 모듈부제스를 위한 오우 연결.
모듈뷔스 광 포트를 위한 오우 연결기.
오우 기계적 키조정은 틀린 모듈 타입의 삽입을 방지합니다.
로킹과 토대를 위한 딘 레일에 대한 오우 래칭 장치.
오우 딘 레일은 증가했습니다.
상세한 데이터
| 연결기 | 프로피버스 : DSUB9 연결기 서비스 포트 : RJ45 연결기 |
| 모듈뷔스 전류 분류 | 최대 5 Ｖ 1.5 A 최대 24 Ｖ 1.5 A |
| 기계식 키 | 36 다른 조합 |
| 받아들일 수 있는 배선 칫수 | 0.25 - 2.5mm2, 24 - 14 AWG 권장 토크 : 0.5 - 0.6 Nm 스트리핑 길이 : 6-7.5 밀리미터, 0.24-0.30에 |
| 정격 절연 전압 | 50 Ｖ |
| 변증법적 시험 전압 | 500 Ｖ a.c |
차원
| 높이 | 래치를 포함하는 186 밀리미터 (7.32 ") |
| 폭 | 124 밀리미터 (4.88 ") |
| 깊이 | 47 밀리미터 (1.85 ") |
| (토대를 포함하여) 중량 | 0.5 킬로그램 (1.1 파운드.) |
WTL에 의해 팔린 약간의 ABB 항목 :
WTL은 이 장비의 사용으로 생긴 어떠한 개인 상해 또는 재산 손실에 책임이 없습니다. 그것은 있습니다
이 장비의 안전 조작 & 작동에 관한 구매자의 책임과 장비가 있다는 것을 검증하고
그들의 기계류에 대한 순응성.
