| 원래 장소: | 중국 |
| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | AI825 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Contact us |
| 포장 세부 사항: | 새로운 원상자 |
| 배달 시간: | 3-5days |
| 지불 조건: | 전신환 |
| 공급 능력: | 50 |
| 모델: | AI825 | 브랜드: | ABB |
|---|---|---|---|
| 물품 번호: | 3BSE036456R1 | 상품 이름: | 입력 모듈 |
| 신호 조건: | -20..+20 마, 0(4)..20 마, -10..+10 Ｖ, 0(2)..10V | 채널 수: | 4 |
ABB S800 아날로그 입력 모듈 AI825 3BSE036456R1 디지털 I/O 모듈 4 채널
AI825에 대한 기술 :
AI825 아날로그 입력 모듈은 4개 개별적으로 갈바닉 전기 고립된, 바이폴라 전류 / 전압 입력을 가지고 있습니다. 각각 채널은 또한 전압 또는 전원 입력일 수 있습니다.
모듈은 최고 6.3까지 Ｖ에 견딘 직접적 전원 입력을 가지고 있고 오버 전압이 +30 Ｖ d.c.까지 저항하는 전원 입력을 보호했습니다. 경향은 PTC저항에 의해 제한됩니다.
입력 단계에 대한 전원은 모듈뷔스 위의 24 Ｖ로부터 전환됩니다.
일반의 정보
| 타입 | 아날로그 입력 |
| 신호 조건 | -20..+20 마, 0(4)..20 마, -10..+10 Ｖ, 0(2)..10V |
| 물품 번호 | 3BSE036456R1 |
| 채널 수 | 4 |
| 하트 | 부정 |
| SOE | 부정 |
| 과잉 | 부정 |
| 높은 완전성 | 부정 |
| 본질 안전 | 부정 |
| 기술 | S800 |
I/O 모듈
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
상세한 데이터 :
| 결의안 | 14개 비트 플러스 기호 |
| 입력 임피던스 | 10 MΩ (전압 입력) 50 Ω (전원 입력) |
| 차단 | 개별적으로 고립된, 채널 대 채널과 회로 접지에 |
| 범위 에 / 하에 | ± 15% |
| 에러 | 맥스. 0.1% |
| 온도 드리프트 | 맥스. 47 ppm/' Ｃ (0..10V)가 한계에 이릅니다. 34 ppm/' Ｃ (±10V)가 한계에 이릅니다. 78 ppm/' Ｃ (0..20mA)가 한계에 이릅니다. 57 ppm/' Ｃ (±20mA) |
| 입력 필터 (상승 시간 0-90%) | 115개 부인 (전압 입력), 130 부인 (전원 입력) |
| 갱신 주기 시간 | < 10ms=""> |
| 최대 필드 케이블 길이 | 600 미터 (656 야드) |
| 동상 전압 제거비, 50Hz, 60Hz | 120 dB |
| NMRR, 50Hz, 60Hz | 50 Hz, 60 Hz에 있는 >55 dB에 있는 > 40 dB |
| 정격 절연 전압 | 250 Ｖ |
| 유전 시험 전압 | 1900 Ｖ d.c ch Ch, 3250 Ｖ d.c ch 지상 / 체계, |
| 전력 소모 | Typ. 2.5 Ｗ, 맥스. 3.2 Ｗ |
| 전류 소모 +5 Ｖ 모듈뷔스 | Typ. 70 마, 맥스. 100 마 |
| 전류 소모 +24 Ｖ 모듈뷔스 | Typ. 90 마, 맥스. 110 마 |
| 전류 소모 +24 Ｖ 외부 | 0 |
진단
| 주도한 전면은 있습니다 | F(ault), R(un), W(arning) |
| 관리 | 내장형 전원공급부 |
| 관리 이라는 상태 표시 | 모듈 에러, 모듈 경고, 채널 에러 |
특징과 혜택
컴프어빌리티
| MTU로 사용하세요 | TU811, TU813, TU831 |
| 키조정 코드 | DA |
차원
| 높이 | 119 밀리미터 (4.7 ") |
| 폭 | 45 밀리미터 (1.77 ") |
| 깊이 | 102 밀리미터 (4.01 ), 연결기를 포함하는 111 밀리미터 (4.37 ) |
| 중량 | 0.22 킬로그램 (0.49 파운드.) |
단말기 :
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |

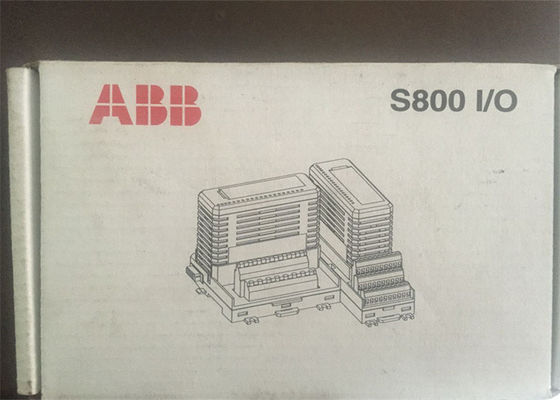

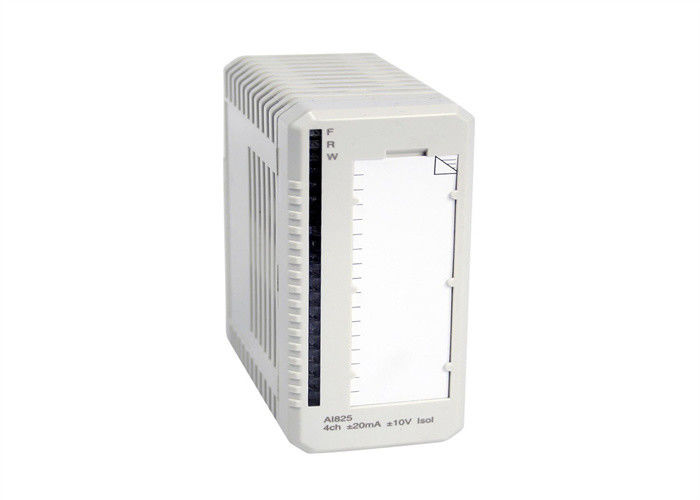

AI825의 그림
