| 원래 장소: | 미국 / FI 기타 등등 |
| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | DI830 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Contact us |
| 포장 세부 사항: | 새로운 원상자 |
| 배달 시간: | 3-5days |
| 지불 조건: | 전신환 |
| 공급 능력: | 50 |
| 모델: | DI830 | 브랜드: | ABB |
|---|---|---|---|
| 상품 이름: | 입력 모듈 | 물품 번호: | 3BSE013210R1 |
| 신호 조건: | 24 Ｖ d.c. | 채널 수: | 16개 채널 |

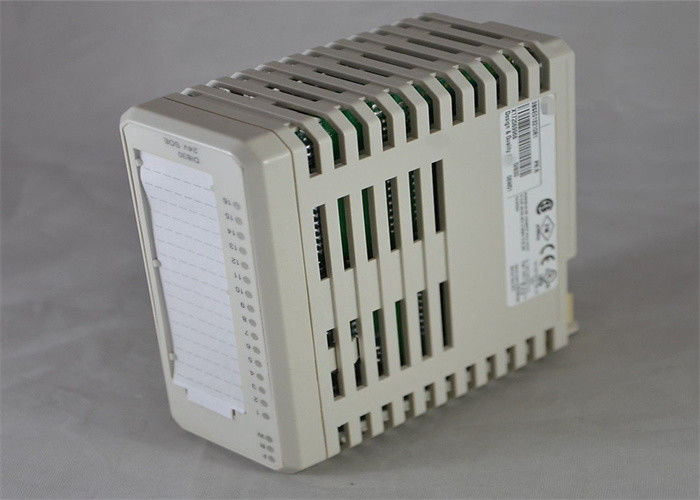

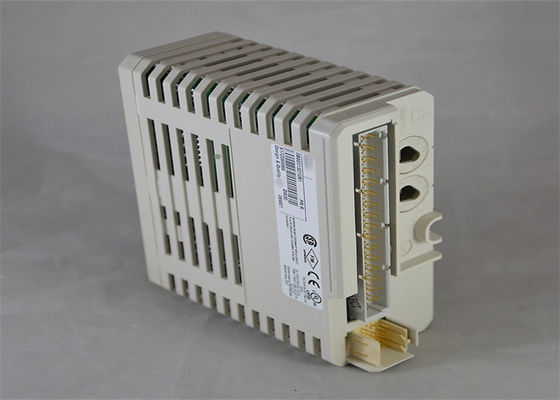

뉴 3BSE013210R1 PLC DI830 ABB 디지털 입력 SOE 모듈 24VDC 입력 2x8 채널
DI830에 대한 기술 :
DI830은 S800 입출력을 위한 16 채널 24 Ｖ d.c 디지털입력모듈입니다. 입력은 30 Ｖ d.c에 전압 범위는 18이고 입력전류가 24 Ｖ d.c.에 6 마입니다. 각각 입력 채널은 현재 제한성분, EMC 보호 요소, 입력 상태 징후 LED와 광학적 분리 장벽으로 구성됩니다. 모듈은 주기에 자기 진단 회로를 수행합니다. 모듈 진단은 다음을 포함합니다 :
입력 신호는 디지털로 필터링될 수 있습니다. 필터 시간은 100 부인 기간에 더 레인지 0에 설정될 수 있습니다. 이것은 짧게 필터 시간 보다 여과되서 제거되고 규정된 필터 시간이 필터를 헤쳐나가는 것보다 펄스는 더 오랫동안 맥박이 뛰는 것을 의미합니다.
일반의 정보
| 타입 | 디지털 입력 |
| 신호 조건 | 24 Ｖ d.c. |
| 물품 번호 | 3BSE013210R1 |
| 채널 수 | 16 |
| 시그널 타입 | 전류 싱킹 |
| 하트 | 부정 |
| SOE | 예 |
| 과잉 | 부정 |
| 높은 완전성 | 부정 |
| 본질 안전 | 부정 |
| 기술 | S800 |
I/O 모듈
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
상세한 데이터
| 입력전압 범위, 0 | -30..+5 Ｖ |
| 입력전압 범위, 1 | 13..30 Ｖ |
| 입력 임피던스 | 3.2 kΩ |
| 차단 | 그룹 와이즈는 땅으로부터 분리했습니다 |
| 필터 시간 (선택 가능한 디지털) | 0...100 부인 |
| 전류 제한 | 센서 전원은 MTU의 제한된 전류일 수 있습니다 |
| 최대 필드 케이블 길이 | 600 미터 (656 야드) |
| 사상 기록 정확도 | -0.3 부인... +0.7 부인 |
| 사상 기록 결의안 | 0.4 부인 |
| 정격 절연 전압 | 50 Ｖ |
| 유전 시험 전압 | 500 Ｖ 에어컨. |
| 전력 소모 | Typ. 2.3 Ｗ |
| 전류 소모 +5 Ｖ 모듈뷔스 | Typ. 100 마, 맥스 120 마 |
| 전류 소모 +24 Ｖ 모듈뷔스 | 0 |
| 전류 소모 +24 Ｖ 외부 | 0 |
진단
| 주도한 전면은 있습니다 | F(ault), R(un), W(arning), 채널 1-16 (0 또는 1) |
| 관리 | 과정 전압, 그룹 당 1 ; 이벤트 큐 가득참 ; 시간 동기화 분실 |
| 관리 이라는 상태 표시 | 모듈 에러, 모듈 경고, 채널 에러 |
특징과 혜택
환경과 인증
| CE 마크 | 예 |
| 전기 안전 | IEC 61131-2, UL 508 |
| 위험 위치 | C1 디프 2 크르스, C1 지역 2 크르스, 아텍스 지역 2 |
| 해양 인증 | ABS, BV, DNV-GL, LR, RS, CCS |
| 보호 등급 | IEC60529에 따른 IP20 |
| 부식성인 공기 ISA-S71.04 | G3 |
| 기후 운영 상태 | +55 'Ｃ (+70 'Ｃ에 대한 저장 -40), 95 % 비결노 상태에 대한 RH=5, IEC / EN 61131-2에 대한 0 |
| 오염 정도 | 급 2, 국제전기기술위원회 60664-1 |
| 기계적 운영 상태 | 국제전기기술위원회 / EN 61131-2 |
| EMC | EN 61000-6-4와 EN 61000-6-2 |
| 과전압 범주 | 국제전기기술위원회 / EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 등급 I ; (지구는 보호했습니다) |
| 최대 대기 온도 | 소형 MTU 40 'Ｃ (104 'Ｆ)에서 수직 장착을 위한, 55 'Ｃ (131 'Ｆ) |
| 로에스 순응성 | EN 50581:2012 |
| WEEE 순응성 | DIRECTIVE/2012/19/EU |
컴프어빌리티
| MTU로 사용하세요 | TU810, TU812, TU814, TU818, TU830, TU833, TU838, TU850 |
| 키조정 코드 | AA |
차원
| 높이 | 119 밀리미터 (4.7 ") |
| 폭 | 45 밀리미터 (1.77 ") |
| 깊이 | 102 밀리미터 (4.01 ), 연결기를 포함하는 111 밀리미터 (4.37 ) |
| 중량 | 0.22 킬로그램 (0.48 파운드.) |
WTL에 의해 팔린 약간의 ABB 항목 :
WTL은 이 장비의 사용으로 생긴 어떠한 개인 상해 또는 재산 손실에 책임이 없습니다. 그것은 있습니다
이 장비의 안전 조작 & 작동에 관한 구매자의 책임과 장비가 있다는 것을 검증하고
그들의 기계류에 대한 순응성.
