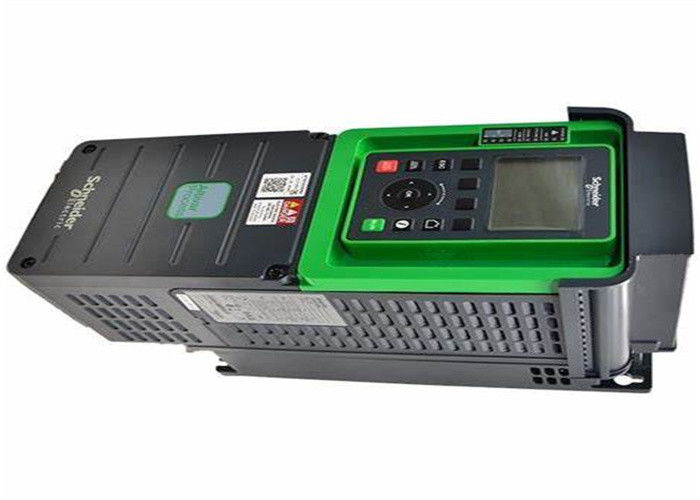

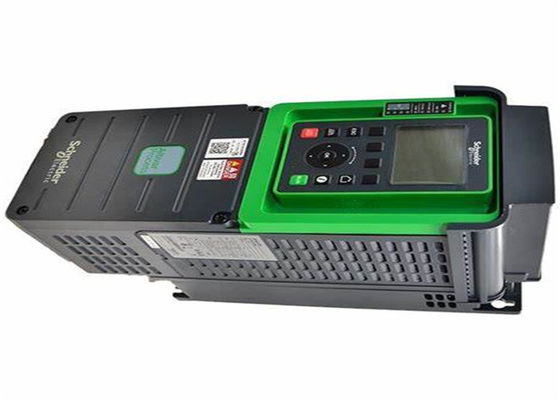

ATV630D55N4 슈나이더 변속속 드라이브는 3단계 동기 및 비동기 전력 모터를 공급할 수 있습니다.

ATV630D55N4 쉐나이더 가변속구동은 3가지 위상 동기와 비동시적 전력 모터를 공급할 수 있습니다

빠른 세부 사항

제품의 범위
알티바 절차 ATV600
제품 또는 컴포넌트 형식
가변속구동
제품 특정 기능
절차와 유틸리티
장치는 이름을 단락시킵니다
ATV630
변동
표준 버전
제품 도착지
비동기식 모터
동기 전동기
EMC는 여과합니다
통합된 492.13 ft (150 m) EN / IEC 61800-3 범주 C3
IP 보호도
IP21IEC 61800-5-1
IP21IEC 60529
[미국은] 공급 전압을 평가했습니다
380...480 Ｖ
보호도
UL 종류 1 UL 508C
냉각의 타입
강제 대류
공급 주파수
50...60 Hz - 5...5 %
[미국은] 공급 전압을 평가했습니다
380...480 Ｖ - 15...10 %
원동력 kW
55 kW 정상 책무)
45 kW 과중한 업무)
최대 마력 평가
75 에이치피 정상 책무
60 에이치피 과중한 업무
선 전류
97.2 380 Ｖ 정상 책무)
84.2 480 Ｖ 정상 책무)
81.4 380 Ｖ 과중한 업무)
71.8 480 Ｖ 과중한 업무)
기대되는 라인 Isc
50 kA
피상 전력
70 kVA 480 Ｖ 정상 책무)
59.7 kVA 480 Ｖ 과중한 업무)
연속출력전류
106 2.5 킬로 헤르츠 정상 책무
88 2.5 킬로 헤르츠 과중한 업무
비동기식 모터 제어 프로파일
정토르크 표준
가변 토크 표준
최적화된 토크 모드
동기 전동기 제어 프로파일
영구 자석 모터
동기 전동기 회전자
속도 드라이브 출력 주파수
0.1...500 Hz
명목상 전환 주파수
2.5 킬로 헤르츠
전환 주파수
2.5...8 감쇄 요소와 킬로 헤르츠
2...8 킬로 헤르츠 조정할 수 있는
안전 기능
SIL 3에서 떨어져) STO (안전한 토크
불연속 입력 논리
16 미리 조절한 속도
소통 포트 프로토콜
이더넷
일련인 모드 버스
모드 버스 TCP
옵션 카드
프로피버스 DP V1, 통신 모듈을 배열합니다
PROFINET, 통신 모듈을 배열합니다
디바이스넷, 통신 모듈을 배열합니다
모드 버스 TCP/EtherNet/IP, 통신 모듈을 배열합니다
캔오픈 데이지 체인 RJ45, 통신 모듈을 배열합니다
캔오픈 SUB-D 9, 통신 모듈을 배열합니다
캔오픈 스크롤 단자, 통신 모듈을 배열합니다
슬롯 A/slot 비 디지털과 아날로그 입출력 확장모듈
슬롯 A/slot 비 출력 중계기 확장모듈
이더넷 IP / 모드 버스 TCP / MD-링크, 통신 모듈을 배열합니다
통신 모듈, 백넷 MS / TP
통신 모듈, 이더넷 파워 링크
보완적입니다
설치 상태
벽걸이용
최대 과도 전류
116.6 60 Ｓ 정상 책무)
132 60 Ｓ 과중한 업무)
단계
3개 단계
분리출력 수
0
분리출력 타입
중계기는 R1A, R1B, R1C 250 Ｖ AC 3000 마를 출력합니다
중계기는 R1A, R1B, R1C 30 Ｖ DC 3000 마를 출력합니다
중계기는 R2A, R2C 250 Ｖ AC 5000 마를 출력합니다
중계기는 R2A, R2C 30 Ｖ DC 5000 마를 출력합니다
중계기는 R3A, R3C 250 Ｖ AC 5000 마를 출력합니다
중계기는 R3A, R3C 30 Ｖ DC 5000 마를 출력합니다
출력 전압
<> 허용할 수 있는 일시적 전류부스트
1.1 60 Ｓ 정상 책무에서) Ｘ
1.5 60 Ｓ 과중한 업무에서) Ｘ
자동차 슬립 보상
영구 자석 모터 법률에 이용할 수 없습니다
억눌릴 수 있습니다
자동이 무엇이든지 로드
조정할 수 있습니다
가속과 감속 램프
선이 개별적으로 조정할 수 있는 으로부터 0.01...9999 Ｓ
물리적 인터페이스
이더넷
2 와이어 RS 485
답보에 브레이크를 걸기
DC 주입에 의해
보호 유형
열 보호 모터
모터에서 떨어져 있는 안전한 토크
모터 위상 중단 모터
열 보호는 운전합니다
안전한 토크 오프 구동
과열 드라이브
출력 단계와 지구 드라이브 사이의 과전류
출력 전압 드라이브의 과부담
단락 보호 드라이브
모터 위상 중단 드라이브
직류버스 드라이브 위의 과전압
라인 전원 과전압 드라이브
라인 전원 부족 전압 드라이브
라인 전원 위상 손실량 드라이브
과속구동
제어 회로 드라이브에서 부서지세요
전송율
10, 100 메가비트
4800 bps, 9600 bps, 19200 bps, 38.4 킬로보우
주파수 해상도
유닛 0.1 Hz를 드러내세요
아날로그는 0.012/50 Hz를 입력했습니다
송신 프레임
RTU
전기 접속
mm2 AWG 20 0.5...1.5 제거할 수 있는 스크롤 단자를 제어합니다... AWG 16
라인측 스크롤 단자 70...120 mm2 AWG 1/0...250 kcmil
자동차 스크롤 단자 70...120 mm2 AWG 1/0...250 kcmil
접속구의 형태
멀리 있는 그래픽 끝) 이더넷 / 모드 버스 TCP 위의 RJ45
일련인 멀리 있는 그래픽 끝) 모드 버스 위의 RJ45
데이터 형태
8비트, 쉽게 잘 믿는 여분, 심지어 또는 무패리티
편광의 타입
어떤 임피던스
교환 모드
반 이중 통신, 전 이중, 자동감지 이더넷 / 모드 버스 TCP
주소의 번호
1...247 모드 버스 연속물
접속의 방법
노예 모드 버스 TCP
공급
디지털 입력 24 Ｖ DC를 위한 외부 공급 장치19...30 V), <1> 디지털 입력과 STO 24 Ｖ DC를 위한 <10 mA="" overload="" and="" short-circuit="" protection=""> 내부 공급인 내부 공급 참고용 전위차계 (1 내지 10 킬로오옴) 10.5 Ｖ DC +/- 5 %21...27 V), <200 mA="" overload="" and="" short-circuit="" protection=""> 지역 시그널링
지역 증상을 나타내는 3 LED에 대해
내장된 통신 상태 3 LED (듀얼 컬러)에 대해
통신 모듈 상태 4 LED (듀얼 컬러)에 대해
전압 1 LED 이 존재 (빨간)를 위해
폭
(290 밀리미터에서) 11.42
높이
(922 밀리미터에서) 36.30
깊이
(323 밀리미터에서) 12.72
제품 중량
124.56 파운드(미국) (56.5 킬로그램)
아날로그 입력 수
3
아날로그 입력 타입
AI1, AI2, AI3 소프트웨어 구성함 전압 0...10 Ｖ DC 31.5 킬로오옴 12 비트
AI1, AI2, AI3 소프트웨어 구성함 경향 0...20 마 250 오옴 12 비트
AI2 전압 아날로그 입력 - 10...10 Ｖ DC 31.5 킬로오옴 12 비트
불연속 입력 수
8
불연속 입력 타입
DI7, 펄스입력 0...30 킬로 헤르츠, 24 Ｖ DC <> 입력 호환성으로서 프로그램 가능한 DI8
DI1... DI6 불연속 입력 레벨 1 PLC EN / IEC 61131-2
DI5, DI6 불연속 입력 레벨 1 PLC IEC 65A-68
스토어 철학, STOB 불연속 입력 레벨 1 PLC EN / IEC 61131-2
불연속 입력 논리
정논리 (원천) DI1... DI8), < 5="" V=""> 11 Ｖ
부정 논리는 DI1을 (가라앉힙니다)... DI8), > 16 Ｖ, < 10="" V=""> 아날로그 출력 갯수
2
출력된 아날로그 타입
소프트웨어 구성함 전압 AQ1, AQ2 0...10 Ｖ DC 470 오옴 10 비트
소프트웨어 구성함 경향 AQ1, AQ2 0...20 마 10 비트
소프트웨어 구성함 경향 DQ-, DQ+ 30 Ｖ DC
소프트웨어 구성함 경향 DQ-, DQ+ 100 마
샘플링 지속 기간
2 부인 +/- 0.5 부인 DI1... DI4) - 불연속 입력
5 부인 +/- 1 부인 DI5,DI6) - 불연속 입력
5 부인 +/- 0.1 부인 AI1, AI2,AI3) - 아날로그 입력
10 부인 +/- 1 부인AO1) - 아날로그 출력
정확도
온도 변화 60 'Ｃ 아날로그 입력을 위한 +/- 0.6 % AI1, AI2, AI3
온도 변화 60 'Ｃ 아날로그 출력을 위한 +/- 1 % AO1, AO2
직선성 오차
최대값 아날로그 입력의 AI1, AI2, AI3 +/- 0.15 %
AO2 +/- 0.2 % 아날로그 출력인 AO1
릴레이 출력 수
3
릴레이 출력 타입
쉽게 잘 믿는 중계기 논리 R1 오류 중계 부정 / NC 100000 사이클
쉽게 잘 믿는 중계기 논리 R2 순서 계전기 부정 100000 사이클
쉽게 잘 믿는 중계기 논리 R3 순서 계전기 부정 100000 사이클
리프레시 시간
릴레이 출력 R1, R2, R3)5 부인 +/- 0.5 부인)
최소 전환 전류
중계기는 R1, R2, R3 5 마 24 Ｖ DC를 출력했습니다
최대 전환 전류
릴레이 출력 R1, R2, R3 저항력이 있는, 코사인 값 phi = 1 3 250 Ｖ AC
릴레이 출력 R1, R2, R3 저항력이 있는, 코사인 값 phi = 1 3 30 Ｖ DC
릴레이 출력 R1, R2, R3 귀납적, 코사인 값 phi = 0.4 7 부인 2 250 Ｖ AC
릴레이 출력 R1, R2, R3 귀납적, 코사인 값 phi = 0.4 7 부인 2 30 Ｖ DC
차단
권력과 제어 단말기 사이에
최대 출력 주파수
500 킬로 헤르츠
단계 당 최대 입력 전류
97.2 A
가변속구동 어플리케이션 선택
건물 - 원심력인 HVAC 압축기
음식과 음료가 다른 지원을 처리합니다
마이닝 광물과 금속팬
마이닝 광물과 금속 펌프
석유와 가스팬
물과 폐수 다른 애플리케이션
건물 - HVAC 추진기의 압축기
음식과 음료 가공 펌프
음식과 음료 가공 팬
음식과 음료 가공 분무법
원유와 가스 전기도금한 것 수리 펌프 (ESP)
석유와 가스 주수펌프
원유와 가스 제트 연료 펌프
정유를 위한 원유와 가스 압축기
물과 폐수 원심분리기 펌프
물과 폐수 정변위 푸레〔펌프］
물과 폐수 전기도금한 것 수리 펌프 (ESP)
물과 폐수 스크류 펌프
물과 폐수 로브 압축기
물과 폐수 추진기의 압축기
원심력인 물과 폐수 압축기
물과 쓰레기 워터 팬
물과 폐수 컨베이어
물과 쓰레기 워터 믹서
원동력 범위 AC-3
55...100 kW 380...440 Ｖ 3이 단계적으로 시행합니다
55...100 kW 480...500 Ｖ 3이 단계적으로 시행합니다
세트 당 양
1
구내 장착
벽은 증가했습니다
환경
절연 저항
어스시키기 위한 1 분 동안 > 1 모흠 500 Ｖ DC
소음 수준
62.4 dB 86/188/EEC
Ｗ에서 전력 소모
자연 대류 131 Ｗ 380 Ｖ 2.5 킬로 헤르츠
강제 대류 917 Ｗ 380 Ｖ 2.5 킬로 헤르츠
냉각 공기의 량
77932.15 Gal / HR(미국) (295 m3 / Ｈ)
작동 위치
수직 +/- 10 급
최대 THDI
<48> 전자파 적합성
정전기 방전 내성 시험 레벨 3 IEC 61000-4-2
방사된 무선주파수 전자기장 내성 시험 레벨 3 IEC 61000-4-3
전기적 빠른 일시적인 것 / 폭발 면역 시험 레벨 4 IEC 61000-4-4
1.2/50 우리 - 8/20 우리는 내성 시험 레벨 3 IEC 61000-4-5를 파동시킵니다
전도된 무선주파수 내성 시험 레벨 3 IEC 61000-4-6
오염 정도
2 EN / 국제전기기술위원회 61800-5-1
내진동성
1.5 밀리미터 피크 투 피크 2...13 Hz) IEC 60068-2-6
1 gn 13...200 Hz) IEC 60068-2-6
충격 저항
15 gn 11 부인 IEC 60068-2-27
상대 습도
5...95 % 농축 IEC 60068-2-3 없이
작전을 위한 대기온도
5...122 부담 경감 없는 'Ｆ (- 15... 50 'Ｃ))
122...140 감쇄 요소로) 'Ｆ (50... 60 'Ｃ)
열을 위한 대기온도
-40...158 'Ｆ (- 40... 70 'Ｃ)
작동 고도
<> 1000년... 100 Ｍ마다 1 %를 낮춘 경향과 4800 Ｍ
제품 보증
CSA
UL
DNV-GL
아텍스 INERIS
아텍스 구역 2/22
TUV
마킹
CE
표준
UL 508C
EN / 국제전기기술위원회 61800-3
EN / IEC 61800-3 환경 1 범주 C2
EN / IEC 61800-3 환경 2 범주 C3
EN / 국제전기기술위원회 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
과전압 범주
3세
조절 루프
조정가능 PID 규제 기관
소음 수준
62.4 dB
오염 정도
2
세부 사항을 주문하고 수송하기
범주
22207-ATV630은 5와 6를 맞춥니다
할인 일정
CP4E
GTIN
3606480701443
리턴아빌리티
예
생산국
에

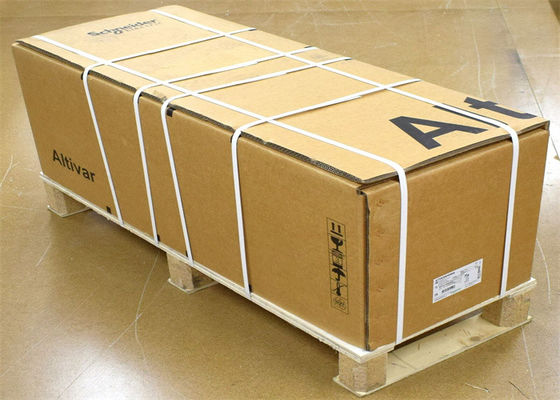

패킹부
패키지 1의 유닛 유형
PCE
패키지 1의 대수
1
1개 높이를 패키징하세요
(47.0 센티미터에서) 18.50
1개 폭을 패키징하세요
(43.0 센티미터에서) 16.93
1 길이를 패키징하세요
(110.0 센티미터에서) 43.31
1 중량을 패키징하세요
141.10 파운드(미국) (64.0 킬로그램)

다른 뛰어난 제품

이 알티바 과정 ATV600 가변속구동은 3가지 위상 동기와 비동시적 전력 모터를 공급할 수 있습니다. 그것은 표준, 1 이더넷 포트, 2 직렬 포트로서 3 짜맞춘 RJ45 통신 포트를 특징으로 합니다. 그것은 380V부터 480V AC까지 정격전원전압에 일합니다. 대기하여 추가 비용 없는 혁신적 "교통 신호 규제 " 작업 때문에 때 이 드라이브는 최고 30%까지 에너지 절약을 제공합니다. 그것은 동력이 경미한 과부담 (최고 120%까지)을 요구하여 적용을 위해 최고 55kW / 75까지 에이치피를 평가하면서 모터에 적합합니다. 그것은 동력이 중요한 과부담 (최고 150%까지)을 요구하여 적용을 위해 최고 45kW / 60까지 에이치피를 평가하면서 모터에 적합합니다. 그것은 56.5 킬로그램을 심사숙고하고 그것의 차원이 290 밀리미터 넓이어 323 밀리미터 깊이인 922 밀리미터 높은 것입니다. 이 드라이브는 유체 관리 공정과 에너지 절약에 집중됩니다, 그것이 상하수도, 마이닝, 광물과 금속, 원유와 가스와 음식과 음료수 응용으로 광범위한 유연성을 제공합니다. 부속물 (팬 키트, 그래픽 표시 단말기)과 옵션 (입출력 팽창 모듈, 통신 모듈, EMC 입력 필터는) 구동 장치 등급에 따라서, 알티바 절차 ATV600 드라이브로 이용 가능합니다. 그것은 벽에 수직 위치 (+/- 10 ')에 탑재되도록 설계됩니다. 드라이브의 이 신개념은 과정의 에너지 관리, 자산 관리와 또한 전체 성능을 지원함으로써 장비 가동률과 소유 총비용의 관점에서 과정과 공익의 주요 필요를 충족시킵니다.
