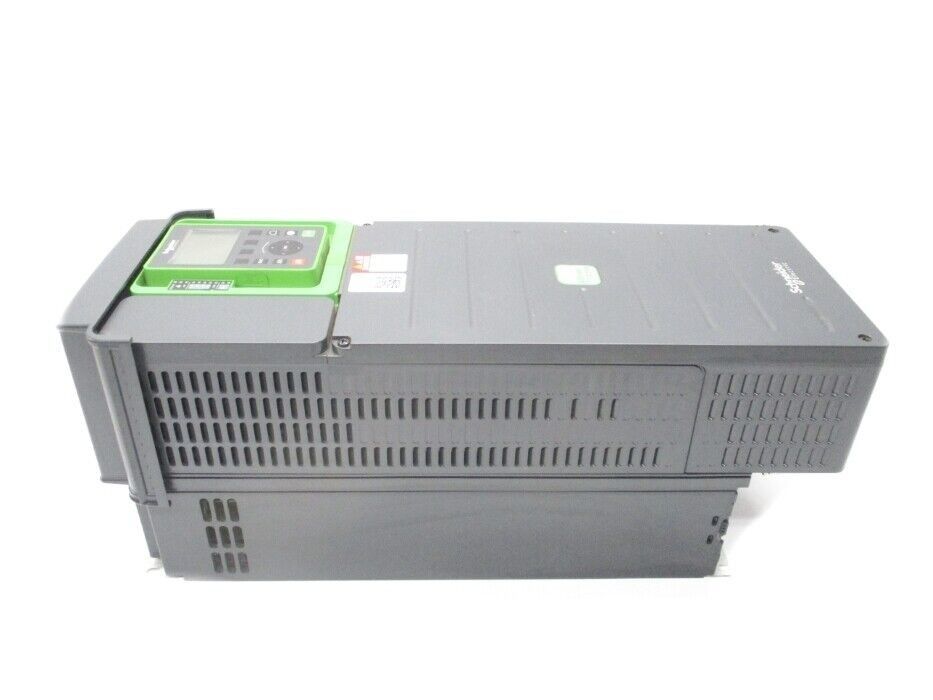

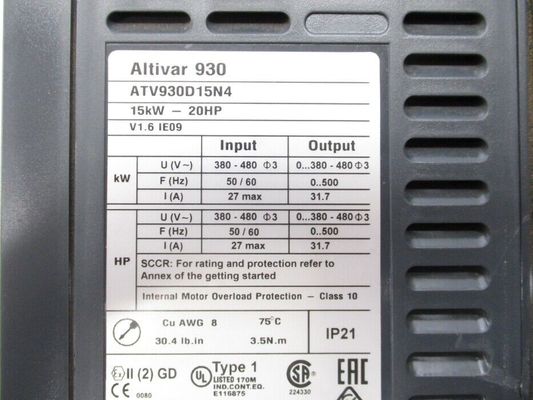

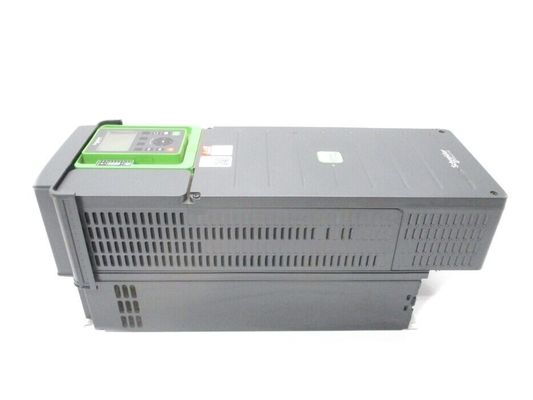

ATV930D15N4 쉐나이더 슈나이더전력 가변속구동, 알티바 절차 ATV900, AT

ATV930D15N4 쉐나이더 슈나이더전력 가변속구동, 알티바 절차 ATV900, AT

빠른 세부 사항

제품의 범위
알티바 절차 ATV900
장치 애플리케이션
산업 적용
제품 또는 컴포넌트 형식
가변속구동
제품 도착지
비동기식 모터
동기 전동기
제품 특정 기능
인더스트리얼을 위한 절차
변동
제동 헬리콥터로
표준 버전
단계
3개 단계
설치 상태
벽걸이용
소통 포트 프로토콜
일련인 모드 버스
모드 버스 TCP
EtherNet/IP
[미국은] 공급 전압을 평가했습니다
380...480 Ｖ - 15...10 %
원동력 kW
15.0 kW 정상 책무
11.0 kW 과중한 업무
최대 마력 평가
20.0 에이치피 정상 책무
15.0 에이치피 과중한 업무
연속출력전류
31.7 4 킬로 헤르츠 정상 책무
23.5 4 킬로 헤르츠 과중한 업무
EMC는 여과합니다
통합됩니다
EMC 플레이트 선택으로
IP 보호도
IP21
보호도
UL 종류 1
옵션모듈
통신 모듈 프로피버스 DP V1을 배열하세요
통신 모듈 PROFINET을 배열하세요
통신 모듈 디바이스넷을 배열하세요
통신 모듈 이더캣을 배열하세요
슬롯 통신 모듈 캔오픈 데이지가 RJ45를 구속합니다
통신 모듈 캔오픈 SUB-D 9를 배열하세요
슬롯 통신 모듈 캔오픈이 단말기를 비틉니다
슬롯 A/slot B/slot Ｃ 디지털과 아날로그 입출력 확장모듈
슬롯 A/slot B/slot Ｃ 출력 중계기 확장모듈
슬롯 비 5/12 Ｖ 디지털 인코더 인터페이스 모듈
슬롯 비 아날로그 인코더 인터페이스 모듈
슬롯 비 분해기 인코더 인터페이스 모듈
통신 모듈 이더넷 파워 링크
불연속 입력 논리
16 미리 조절한 속도
비동기식 모터 제어 프로파일
가변 토크 표준
최적화된 토크 모드
정토르크 표준
동기 전동기 제어 프로파일
영구 자석 모터
동기 전동기 회전자
최대 출력 주파수
599 Hz
전환 주파수
2...16 킬로 헤르츠 조정할 수 있는
4...16 감쇄 요소와 킬로 헤르츠
명목상 전환 주파수
4 킬로 헤르츠
선 전류
27.0 380 Ｖ 정상 책무)
20.6 380 Ｖ 과중한 업무)
23.3 480 Ｖ 정상 책무)
18.1 480 Ｖ 과중한 업무)
피상 전력
19.4 kVA 480 Ｖ 정상 책무)
15 kVA 480 Ｖ 과중한 업무)
최대 과도 전류
38 60 Ｓ 정상 책무)
35.3 60 Ｓ 과중한 업무)
네트워크 주파수
50-60 Hz
기대되는 라인 Isc
50 kA
보완적입니다
불연속 입력 수
10
불연속 입력 타입
DI1... 프로그램 가능한 DI8, 24 Ｖ DC <> DI7, 펄스입력 0...30 킬로 헤르츠로서 프로그램 가능한 DI8, 24 Ｖ DC <> 스토어 철학, STOB 안전한 토크 꺼짐 상태, 24 Ｖ DC <> 2.2 킬로오옴
분리출력 수
2
분리출력 타입
논리 출력 DQ+ 0...1 펄스 출력 기구 DQ+ 0...30 킬로 헤르츠 <> <> 논리 출력 DQ- 0...1 킬로 헤르츠 <> 아날로그 입력 번호로서 프로그램 가능한 킬로 헤르츠
3
아날로그 입력 타입
AI1, AI2, AI3 소프트웨어 구성함 전압 0...10 Ｖ DC 30 킬로오옴 12 비트
AI1, AI2, AI3 소프트웨어 구성함 경향 0...20 mA/4...20 마 250 오옴 12 비트
출력된 아날로그 수
2
출력된 아날로그 타입
소프트웨어 구성함 전압 AQ1, AQ2 0...10 Ｖ DC 470 오옴 10 비트
소프트웨어 구성함 경향 AQ1, AQ2 0...20 마 500 오옴 10 비트
릴레이 출력 수
3
릴레이 출력 타입
쉽게 잘 믿는 중계기 논리 R1 오류 중계 부정 / NC 100000 사이클
쉽게 잘 믿는 중계기 논리 R2 순서 계전기 부정 1000000 사이클
쉽게 잘 믿는 중계기 논리 R3 순서 계전기 부정 1000000 사이클
최대 전환 전류
릴레이 출력 R1 저항력이 있, 코사인 값 phi = 1 3 250 Ｖ AC
릴레이 출력 R1 저항력이 있, 코사인 값 phi = 1 3 30 Ｖ DC
릴레이 출력 R1 귀납적, 코사인 값 phi = 0.4 7 부인 2 250 Ｖ AC
릴레이 출력 R1 귀납적, 코사인 값 phi = 0.4 7 부인 2 30 Ｖ DC
릴레이 출력 R2, R3 저항력이 있는, 코사인 값 phi = 1 5 250 Ｖ AC
릴레이 출력 R2, R3 저항력이 있는, 코사인 값 phi = 1 5 30 Ｖ DC
릴레이 출력 R2, R3 귀납적, 코사인 값 phi = 0.4 7 부인 2 250 Ｖ AC
릴레이 출력 R2, R3 귀납적, 코사인 값 phi = 0.4 7 부인 2 30 Ｖ DC
최소 전환 전류
중계기는 R1, R2, R3 5 마 24 Ｖ DC를 출력했습니다
물리적 인터페이스
이더넷
2 와이어 RS 485
접속구의 형태
2 RJ45
1 RJ45
접속의 방법
노예 모드 버스 TCP
전송율
10, 100 메가비트
4.8 킬로보우
9600 비트 / Ｓ
19200 비트 / Ｓ
송신 프레임
RTU
주소의 번호
1...247
데이터 형태
8비트, 쉽게 잘 믿는 여분, 심지어 또는 무패리티
편광의 타입
어떤 임피던스
가능한 4 사분면 운영
진실
가속과 감속 램프
선이 개별적으로 조정할 수 있는 으로부터 0.01...9999 Ｓ
자동차 슬립 보상
조정할 수 있습니다
영구 자석 모터 법률에 이용할 수 없습니다
자동이 무엇이든지 로드
억눌릴 수 있습니다
답보에 브레이크를 걸기
DC 주입에 의해
통합된 브레이크 헬리콥터
진실
단계 당 최대 입력 전류
27.0 A
최대출력전압
480.0 Ｖ
상대적 대칭적 네트워크 주파수 허용오차
5 %
높은 과부담에 있는 기본 부하 경향
23.5 A
낮은 과부담에 있는 기본 부하 경향
31.7 A
Ｗ에서 전력 소모
자연 대류 59 Ｗ 380 Ｖ 4 킬로 헤르츠
강제 대류 366 Ｗ 380 Ｖ 4 킬로 헤르츠
안전 기능 안전하게 제한된 속도 (SLS)로
진실
안전 기능 안전한 브레이크 관리 (SBC/SBT)로
진실
안전 기능 안전한 작동 정지 (SOS)로
잘못됩니다
안전 기능 안전 포지션 (SP)와 함께
잘못됩니다
안전 기능 안전한 프로그래머블 로직으로
잘못됩니다
안전 기능 안전 속도 모니터 (SSM)로
잘못됩니다
안전 기능 안전한 정지 1 (SS1)로
진실
스프트 fct 안전한 정지 2 (SS2)로
잘못됩니다
(STO)에서 떨어져 안전 기능 안전한 토크와 함께
진실
안전 기능 안전하게 제한된 위치 (SLP)와 함께
잘못됩니다
안전 기능 안전한 방향 (SDI)로
잘못됩니다
보호 유형
열 보호 모터
모터에서 떨어져 있는 안전한 토크
모터 위상 중단 모터
열 보호는 운전합니다
안전한 토크 오프 구동
과열 드라이브
출력 단계와 지구 드라이브 사이의 과전류
출력 전압 드라이브의 과부담
단락 보호 드라이브
모터 위상 중단 드라이브
직류버스 드라이브 위의 과전압
라인 전원 과전압 드라이브
라인 전원 부족 전압 드라이브
라인 전원 위상 손실량 드라이브
과속구동
제어 회로 드라이브에서 부서지세요
세트 당 양
1
폭
(211 밀리미터에서) 8.31
높이
(545.9 밀리미터에서) 21.49
깊이
(235 밀리미터에서) 9.25
제품 중량
29.98 파운드(미국) (13.6 킬로그램)
전기 접속
mm2 AWG 20 0.5...1.5 스크롤 단자를 제어합니다... AWG 16
라인측 스크롤 단자 10...16 mm2 AWG 8... AWG 6
자동차 스크롤 단자 10...16 mm2 AWG 8... AWG 6
직류버스 스크롤 단자 10...16 mm2 AWG 8... AWG 6
전송율
10/100 메가비트 / Ｓ 이더넷 IP / 모드 버스 TCP
일련인 4.8, 9.6, 19.2, 38.4 kbit / Ｓ 모드 버스
교환 모드
반 이중 통신, 전 이중, 자동감지 이더넷 IP / 모드 버스 TCP
데이터 형태
8비트, 쉽게 잘 믿는 여분, 일련인 심지어 또는 무패리티 모드 버스
편광의 타입
일련인 어떤 임피던스 모드 버스
주소의 번호
1...247 모드 버스 연속물
공급
디지털 입력 24 Ｖ DC를 위한 외부 공급 장치19...30 V), <1> 디지털 입력과 STO 24 Ｖ DC를 위한 <10 mA="" overload="" and="" short-circuit="" protection=""> 내부 공급인 내부 공급 참고용 전위차계 (1 내지 10 킬로오옴) 10.5 Ｖ DC +/- 5 %21...27 V), <200 mA="" overload="" and="" short-circuit="" protection=""> 지역 시그널링
지역 증상을 나타내는 3 LED 모노 / 듀얼 컬러)
내장된 통신 상태 5 LED 듀얼 컬러)
통신 모듈 상태 2 LED 듀얼 컬러)
전압 1 LED 빨강) 이 존재
입력 호환성
DI1... DI8 불연속 입력 레벨 1 PLC EN / IEC 61131-2
DI7, DI8 펄스입력 레벨 1 PLC IEC 65A-68
스토어 철학, STOB 불연속 입력 레벨 1 PLC EN / IEC 61131-2
불연속 입력 논리
정논리 (원천) DI1... DI8), < 5="" V=""> 11 Ｖ
부정 논리는 DI1을 (가라앉힙니다)... DI8), > 16 Ｖ, < 10="" V=""> 정논리 (원천) DI7,DI8), < 0=""> 2.5 Ｖ
정논리 (원천) 스토어 철학, STOB), < 5="" V=""> 11 Ｖ
샘플링 지속 기간
2 부인 +/- 0.5 부인 DI1... DI8) - 불연속 입력
5 부인 +/- 1 부인 DI7,DI8) - 펄스입력
1 부인 +/- 1 부인 AI1, AI2,AI3) - 아날로그 입력
5 부인 +/- 1 부인 AQ1,AQ2) - 아날로그 출력
정확도
온도 변화 60 'Ｃ 아날로그 입력을 위한 +/- 0.6 % AI1, AI2, AI3
온도 변화 60 'Ｃ 아날로그 출력을 위한 +/- 1 % AQ1, AQ2
직선성 오차
최대값 아날로그 입력의 AI1, AI2, AI3 +/- 0.15 %
AQ2 +/- 0.2 % 아날로그 출력인 AQ1
리프레시 시간
릴레이 출력 R1, R2, R3)5 부인 +/- 0.5 부인)
차단
권력과 제어 단말기 사이에
환경
작동 고도
<> 1000년... 100 Ｍ마다 1 %를 낮춘 경향과 4800 Ｍ
작동 위치
수직 +/- 10 급
제품 보증
UL
TUV
CSA
마킹
CE
표준
UL 508C
EN / 국제전기기술위원회 61800-3
EN / 국제전기기술위원회 61800-5-1
IEC 61000-3-12
IEC 60721-3
IEC 61508
IEC 13849-1
최대 THDI
<48> 집회 방식
둘러싸입니다
전자파 적합성
정전기 방전 내성 시험 레벨 3 IEC 61000-4-2
방사된 무선주파수 전자기장 내성 시험 레벨 3 IEC 61000-4-3
전기적 빠른 일시적인 것 / 폭발 면역 시험 레벨 4 IEC 61000-4-4
1.2/50 우리 - 8/20 우리는 내성 시험 레벨 3 IEC 61000-4-5를 파동시킵니다
전도된 무선주파수 내성 시험 레벨 3 IEC 61000-4-6
(작동 동안) 환경적 클래스
IEC 60721-3-3에 따른 클래스 3C3
IEC 60721-3-3에 따른 클래스 3S3
(작동 동안) 충격 충격 하에 최대 가속
11명의 부인에 있는 150 m/s2
(작동 동안) 진동 스트레스 하에 최대 가속
10 m/s2에서 13...200 Hz
(작동 동안) 진동성 부하 하에 최대 편향
1.5 밀리미터에서 2...13 Hz
(작동 동안) 허용된 상대 습도
EN 60721-3에 따른 클래스 3K5
냉각 공기의 량
56798.01 Gal / HR(미국) (215 m3 / Ｈ)
과전압 범주
3세
조절 루프
조정가능 PID 규제 기관
절연 저항
어스시키기 위한 1 분 동안 > 1 모흠 500 Ｖ DC
소음 수준
59.5 dB 86/188/EEC
내진동성
1.5 밀리미터 피크 투 피크 2...13 Hz) IEC 60068-2-6
1 gn 13...200 Hz) IEC 60068-2-6
충격 저항
15 gn 11 부인 IEC 60068-2-27
환경적인 특징
화학적 오염 저항 클래스 3C3 EN / IEC 60721-3-3
먼지 공해 저항 클래스 3S3 EN / IEC 60721-3-3
상대 습도
5...95 % 농축 IEC 60068-2-3 없이
작전을 위한 대기온도
5...122 부담 경감 없는 'Ｆ (- 15... 50 'Ｃ))
122...140 감쇄 요소로) 'Ｆ (50... 60 'Ｃ)
소음 수준
59.5 dB
오염 정도
2
주위의 항공 운송 온도
-40...158 'Ｆ (- 40... 70 'Ｃ)
열을 위한 대기온도
-40...158 'Ｆ (- 40... 70 'Ｃ)
세부 사항을 주문하고 수송하기
범주
22277-ATV930은 3와 4를 맞춥니다
할인 일정
CP4E
GTIN
3606480883330
리턴아빌리티
예
생산국
에
패킹부
패키지 1의 유닛 유형
PCE
패키지 1의 대수
1
1개 높이를 패키징하세요
(26.000 센티미터에서) 10.24
1개 폭을 패키징하세요
(74.000 센티미터에서) 29.13
1 길이를 패키징하세요
(34.500 센티미터에서) 13.58
1 중량을 패키징하세요
36.77 파운드(미국) (16.678 킬로그램)
패키지 2의 유닛 유형
P06
패키지 2의 대수
4
2개 높이를 패키징하세요
(90.000 센티미터에서) 35.43
2개 폭을 패키징하세요
(60.000 센티미터에서) 23.62
2 길이를 패키징하세요
(80.000 센티미터에서) 31.50
2 중량을 패키징하세요
172.56 파운드(미국) (78.272 킬로그램)

다른 뛰어난 제품

이 알티바 과정 ATV900 가변속구동은 3가지 위상 동기와 비동시적 전력 모터를 공급할 수 있습니다. 그것은 동력이 경미한 과부담 (최고 120%까지)을 요구하여 적용을 위해 15kW/20hp에 고율의 보험료를 매기면서 모터에 적합합니다. 그것은 동력이 중요한 과부담 (최고 150%까지)을 요구하여 적용을 위해 11kW/15hp에 고율의 보험료를 매기면서 모터에 적합합니다. 그것은 380V부터 480V AC까지 정격전원전압에 일합니다. 이 가변성 속도 / 주파수 드라이브 (VSD / VFD는) 특히 산업 공정을 위해 설계됩니다. 다음과 같은 시장 부문, 석유와 가스, 마이닝, 미네랄과 금속, 음식과 음료 상하수도에서. 그것은 주인 / 종속 응용으로 어떠한 모터스에 대한 높은 모터 성능과 어떠한 약간 결합의 전체 제어를 제공합니다. 네트워크 서비스는 연결 고장의 경우에 심지어 작전 연속성을 보장하는 것을 돕습니다. 웹 서버와 데이터 로깅 도움은 빠른 문제해결과 예방 관리를 통하여 다운시간을 감소시킵니다. EtherNet/IP과 모드 버스 TCP를 포함하는, 그것의 진보적 연결성은 자동화 구조 안으로 깊은 통합을 허용합니다. 그것은 벽에 수직 위치 (+/- 10 ')에 탑재되도록 설계됩니다.

FAQ

Q1. 생산 소요 시간에 대하여 어떻게 생각합니까?

한 : 샘플 준비를 위한 3-5 일, 대량 생산을 위한 8-10 근무일.

Q2. 당신은 산업적 서보 드라이브의 어떠한 MOQ 제한도 가지고 있습니까?

한 : 1대 pc인 낮은 MOQ는 이용 가능합니다.

Q3. 어떻게 당신이 상품을 수송합니까고 얼마나 오래 도달하 그것은 걸립니까?

한 : DHL, UPS, 페덱스 또는 TNT에 의해 운반하세요. 도달하는데 3-5 일이 걸립니다. 항공사와 바다가 또한 선택적이어서 운반합니다.

둘째로, 보증 기간 동안, 우리는 소량을 위한 새로운 질서와 자유주의파를 보낼 것입니다. 결함이 있는 뱃치 상품을 위해, 우리는 당신에게 그들을 수리하고 그들을 재전송할 것이거나 실제 상황에 따라 리콜을 포함하는 해결책에 대해 논의할 수 있습니다.
