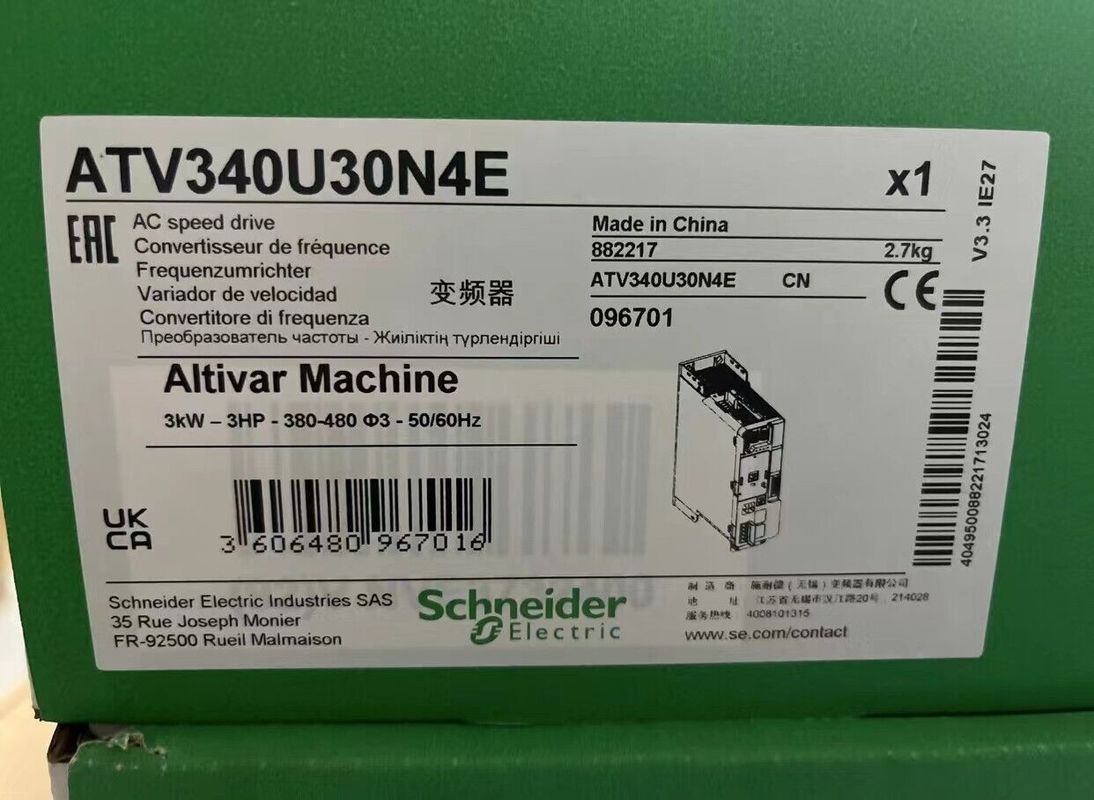

ATV340U30N4E 슈나이더 변속도 드라이브, 알티바르 머신 ATV340, 3 kW 헤비 듀티

ATV340U30N4E 쉐나이더 가변속구동, 알티바 기계 ATV340, 3 kW 과중한 업무

빠른 세부 사항

제품의 범위
알티바 기계 ATV340
제품 또는 컴포넌트 형식
가변속구동
제품 특정 기능
기계
변동
표준 버전
설치 상태
내각 탑재
소통 포트 프로토콜
일련인 모드 버스
모드 버스 TCP
EtherNet/IP
단계
3개 단계
공급 주파수
50...60 Hz +/- 5 %
[미국은] 공급 전압을 평가했습니다
380...480 Ｖ - 15...10 %
공칭출력 경향
7.2 A
원동력 kW
4 kW 정상 책무
3 kW 과중한 업무
최대 마력 평가
3 에이치피 과중한 업무
5 에이치피 정상 책무
EMC는 여과합니다
통합된 C3 EMC 필터를 분류하세요
IP 보호도
IP20
보완적입니다
불연속 입력 수
5
불연속 입력 타입
펄스입력 0...30 킬로 헤르츠, 24 Ｖ DC30 V)로서 프로그램 가능한 PTI
DI1... DI5 안전한 토크 꺼짐 상태, 24 Ｖ DC 30 V)3.5 킬로오옴
프로그램 가능합니다
미리 조절한 속도의 수
16 미리 조절한 속도
분리출력 수
2.0
분리출력 타입
프로그램가능 출력 DQ1, DQ2 30 Ｖ DC 100 마
아날로그 입력 수
2
아날로그 입력 타입
AI1 소프트웨어 구성함 경향 0...20 마 250 오옴 12 비트
AI1 소프트웨어 구성함 온도 탐침 또는 수위 감지부
AI1 소프트웨어 구성함 전압 0...10 Ｖ DC 31.5 킬로오옴 12 비트
AI2 소프트웨어 구성함 전압 - 10...10 Ｖ DC 31.5 킬로오옴 12 비트
출력된 아날로그 수
2
출력된 아날로그 타입
Ｖ DC 470 오옴 10 비트인 소프트웨어 구성함 전압 AQ1
마 500 오옴 10 비트인 소프트웨어 구성함 경향 AQ1
릴레이 출력 수
2
출력 전압
<> 릴레이 출력 타입
중계기는 R1A를 출력합니다
중계기는 R1C 100000 사이클을 출력합니다
중계기는 R2A를 출력합니다
중계기는 R2C 100000 사이클을 출력합니다
최대 전환 전류
릴레이 출력 R1C 저항성의, 코사인 값 phi = 1 3 250 Ｖ AC
릴레이 출력 R1C 저항성의, 코사인 값 phi = 1 3 30 Ｖ DC
릴레이 출력 R1C 귀납적, 코사인 값 phi = 0.4 7 부인 2 250 Ｖ AC
릴레이 출력 R1C 귀납적, 코사인 값 phi = 0.4 7 부인 2 30 Ｖ DC
릴레이 출력 R2C 저항성의, 코사인 값 phi = 1 5 250 Ｖ AC
릴레이 출력 R2C 저항성의, 코사인 값 phi = 1 5 30 Ｖ DC
릴레이 출력 R2C 귀납적, 코사인 값 phi = 0.4 7 부인 2 250 Ｖ AC
릴레이 출력 R2C 귀납적, 코사인 값 phi = 0.4 7 부인 2 30 Ｖ DC
최소 전환 전류
릴레이 출력 R1B 5 마 24 Ｖ DC
릴레이 출력 R2C 5 마 24 Ｖ DC
물리적 인터페이스
2 와이어 RS 485
접속구의 형태
3 RJ45
접속의 방법
노예 모드 버스 RTU
노예 모드 버스 TCP
전송율
4.8 kbit / Ｓ
9.6 kbit / Ｓ
19.2 kbit / Ｓ
38.4 kbit / Ｓ
송신 프레임
RTU
주소의 번호
1...247
데이터 형태
8비트, 쉽게 잘 믿는 여분, 심지어 또는 무패리티
편광의 타입
어떤 임피던스
가능한 4 사분면 운영
진실
비동기식 모터 제어 프로파일
최적화된 토크 모드
가변 토크 표준
정토르크 표준
동기 전동기 제어 프로파일
릴럭턴스 모터
영구 자석 모터
오염 정도
2 EN / 국제전기기술위원회 61800-5-1
최대 출력 주파수
0.599 킬로 헤르츠
가속과 감속 램프
Ｓ, Ｕ 또는 주문 제작됩니다
선이 개별적으로 조정할 수 있는 으로부터 0.01...9999 Ｓ
자동차 슬립 보상
조정할 수 있습니다
영구 자석 모터 법률에 이용할 수 없습니다
억눌릴 수 있습니다
자동이 무엇이든지 로드
전환 주파수
2...16 킬로 헤르츠 조정할 수 있는
7...16 감쇄 요소와 킬로 헤르츠
명목상 전환 주파수
4 킬로 헤르츠
답보에 브레이크를 걸기
DC 주입에 의해
통합된 브레이크 헬리콥터
진실
선 전류
8.6 380 Ｖ 정상 책무)
6.8 480 Ｖ 정상 책무)
10.7 380 Ｖ 과중한 업무)
8.5 480 Ｖ 과중한 업무)
선 전류
10.7 선 초크 과중한 업무 없이) 380 Ｖ
8.5 선 초크 과중한 업무 없이) 480 Ｖ
8.6 외부 라인 초크 정상 책무로) 380 Ｖ
6.8 외부 라인 초크 정상 책무로) 480 Ｖ
6.6 외부 라인 초크 과중한 업무로) 380 Ｖ
5.3 외부 라인 초크 과중한 업무로) 480 Ｖ
단계 당 최대 입력 전류
10.7 A
최대출력전압
480 Ｖ
피상 전력
6.7 kVA 480 Ｖ 정상 책무)
7.1 kVA 480 Ｖ 과중한 업무)
최대 과도 전류
10.2 60 Ｓ 정상 책무)
12.6 2 Ｓ 정상 책무)
13 2 Ｓ 과중한 업무)
11 60 Ｓ 과중한 업무)
전기 접속
mm2 라인측 1.5...4 단말기를 비틉니다
mm2 직류버스 4...6 터미널을 비틉니다
mm2 모터 1.5...4 단말기를 비틉니다
mm2 제어 0.2...2.5 단말기를 비틉니다
기대되는 라인 Isc
5 kA
높은 과부담에 있는 기본 부하 경향
7.2 A
낮은 과부담에 있는 기본 부하 경향
9.3 A
Ｗ에서 전력 소모
자연적 대류 78 Ｗ 380 Ｖ 4 킬로 헤르츠 과중한 업무)
강제적 상승 기류 78 Ｗ 380 Ｖ 4 킬로 헤르츠 과중한 업무)
자연적 대류 96 Ｗ 380 Ｖ 4 킬로 헤르츠 정상 책무)
강제적 상승 기류 96 Ｗ 380 Ｖ 4 킬로 헤르츠 정상 책무)
전기 접속
라인측 스크롤 단자 1.5...4 mm2 AWG 14... AWG 12
직류버스 스크롤 단자 4...6 mm2 AWG 12... AWG 10
자동차 스크롤 단자 1.5...4 mm2 AWG 14... AWG 12
mm2 AWG 24 0.2...2.5 스크롤 단자를 제어합니다... AWG 12
안전 기능 안전하게 제한된 속도 (SLS)로
진실
안전 기능 안전한 브레이크 관리 (SBC/SBT)로
진실
안전 기능 안전한 작동 정지 (SOS)로
잘못됩니다
안전 기능 안전 포지션 (SP)와 함께
잘못됩니다
안전 기능 안전한 프로그래머블 로직으로
잘못됩니다
안전 기능 안전 속도 모니터 (SSM)로
잘못됩니다
안전 기능 안전한 정지 1 (SS1)로
진실
스프트 fct 안전한 정지 2 (SS2)로
잘못됩니다
(STO)에서 떨어져 안전 기능 안전한 토크와 함께
진실
안전 기능 안전하게 제한된 위치 (SLP)와 함께
잘못됩니다
안전 기능 안전한 방향 (SDI)로
잘못됩니다
보호 유형
열 보호 모터
모터에서 떨어져 있는 안전한 토크
모터 위상 손실 모터
열 보호는 운전합니다
안전한 토크 오프 구동
과열 드라이브
과전류 드라이브
모터 위상과 지구 드라이브 사이의 출력 과전류
모터 위상 사이의 출력 과전류는 운전합니다
모터 위상과 지구 드라이브 사이에 단락하세요
모터 위상 사이의 단락은 운전합니다
모터 위상 손실 드라이브
직류 신호 버스 과전압 드라이브
라인 전원 과전압 드라이브
라인 전원 부족 전압 드라이브
입력 공급기 손실 드라이브
제한 속도 드라이브를 초과하기
제어 회로 드라이브에서 부서지세요
폭
(85.0 밀리미터에서) 3.35
높이
(270.0 밀리미터에서) 10.63
깊이
9.15 (232.5 밀리미터)에
제품 중량
4.85 파운드(미국) (2.2 킬로그램)
연속출력전류
9.3 4 킬로 헤르츠 정상 책무
7.2 4 킬로 헤르츠 과중한 업무
환경
작동 고도
<> 작동 위치
수직 +/- 10 급
제품 보증
UL
CSA
TUV
EAC
트릭
마킹
CE
표준
EN / 국제전기기술위원회 61800-3
EN / 국제전기기술위원회 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
집회 방식
방열로
전자파 적합성
정전기 방전 내성 시험 레벨 3 IEC 61000-4-2
방사된 무선주파수 전자기장 내성 시험 레벨 3 IEC 61000-4-3
전기적 빠른 일시적인 것 / 폭발 면역 시험 레벨 4 IEC 61000-4-4
1.2/50 우리 - 8/20 우리는 내성 시험 레벨 3 IEC 61000-4-5를 파동시킵니다
전도된 무선주파수 내성 시험 레벨 3 IEC 61000-4-6
(작동 동안) 환경적 클래스
IEC 60721-3-3에 따른 클래스 3C3
IEC 60721-3-3에 따른 클래스 3S3
(작동 동안) 충격 충격 하에 최대 가속
22명의 부인에 있는 70 m/s2
(작동 동안) 진동 스트레스 하에 최대 가속
5 m/s2에서 9...200 Hz
(작동 동안) 진동성 부하 하에 최대 편향
1.5 밀리미터에서 2...9 Hz
(작동 동안) 허용된 상대 습도
EN 60721-3에 따른 클래스 3K5
냉각 공기의 량
5019.36 Gal / HR(미국) (19.0 m3 / Ｈ)
냉각의 타입
강제 대류
과전압 범주
등급 III
조절 루프
조정가능 PID 규제 기관
소음 수준
51.2 dB
오염 정도
2
주위의 항공 운송 온도
-40...158 'Ｆ (- 40... 70 'Ｃ)
작전을 위한 대기온도
5...122 수직 위치)를 낮추지 않고 'Ｆ (- 15... 50 'Ｃ)
122...140 감쇄 요소 수직 위치와 함께) 'Ｆ (50... 60 'Ｃ)
열을 위한 대기온도
-40...158 'Ｆ (- 40... 70 'Ｃ)
차단
권력과 제어 단말기 사이에
세부 사항을 주문하고 수송하기
범주
22182-ATV340 (1 에서 25 HP)
할인 일정
CP4B
GTIN
3606480967016
리턴아빌리티
예
생산국
ID

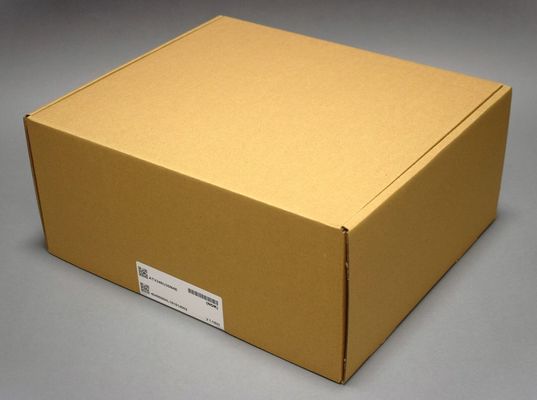

패킹부
패키지 1의 유닛 유형
PCE
패키지 1의 대수
1
1개 높이를 패키징하세요
(11.000 센티미터에서) 4.33
1개 폭을 패키징하세요
(37.000 센티미터에서) 14.57
1 길이를 패키징하세요
(32.000 센티미터에서) 12.60
1 중량을 패키징하세요
6.42 파운드(미국) (2.910 킬로그램)
패키지 2의 유닛 유형
P06
패키지 2의 대수
14
2개 높이를 패키징하세요
(75.000 센티미터에서) 29.53
2개 폭을 패키징하세요
(60.000 센티미터에서) 23.62
2 길이를 패키징하세요
(80.000 센티미터에서) 31.50
2 중량을 패키징하세요
118.48 파운드(미국) (53.740 킬로그램)

다른 뛰어난 제품

이 알티바 340 가변속구동은 열리고 닫힌 루프 제어에서 3가지 위상 동기와 비동기식 모터를 공급할 수 있습니다. 알티바 기관총 ATV340 드라이브는 표준으로서 과중한 업무를 규모입니다. 그것은 정격 전력 최고 3kW / 3까지 에이치피와 정격 전압 380V에서 480V까지 AC에 일합니다. ATV340은 진동, 충격과 비전도성 황사와 같은 가옥한 환경을 위한과 고온저항 최고 60까지 'Ｃ가 필요한 곳에서 적용의 필요를 충족시켜 주도록 설계되었습니다. 이 제품은 기준으로서 모드 버스 시리얼라인 통신 프로토콜을 통합합니다. 이 드라이브는 끼워진 다중 프로토콜 이더넷을 특징으로 합니다, 그것이 이더넷 IP과 모드 버스 TCP 통신 인터페이스로 구성됩니다. 그것은 2.2 킬로그램을 심사숙고하고 그것의 차원이 85 밀리미터 넓이어 232.5 밀리미터 깊이인 270 밀리미터 높은 것입니다. 패키징, 소재 취급, 일하면서, 높이오르는 재료를 포함하여 ATV340은 기능과 가장 공통 응용에 적합한 조수석을 통합시킵니다. 그것은 국제 표준 IEC / EN 61800-5-1과 IEC / EN 61800-3 (면역에 따르고, EMC 배출), IEC 60721-3, IEC 61508, IEC 13849-1을 수행했고 방출했습니다. 또한 그것은 CE라고, UL과 CSA와 TUV는 증명했습니다. 액세서리와 옵션은 (인코더 인터페이스 모듈, 입출력 팽창 모듈, 통신 모듈, 정지 레지스터, 라인 초크, 추가적 EMC 필터) 구동 장치 등급에 따라서, 알티바 기계 ATV340 드라이브로 이용 가능합니다. 그것은 4 고정홀의 덕택으로, 패널에 수직 위치 (+/- 10 ')에 탑재되도록 설계됩니다. 그것은 완전히 통합된 내부 슈나이더전력의 DTM을 통한 에코스트루쉬르 기계입니다. 똑같은 소프트웨어 벽돌 (DTM)에 의하여 솜머신과 소모브 소프트웨어에서 직접적으로 ATV340 드라이브를 구성하고, 제어하고 진단하는 것은 가능합니다. 그것은 환경 친화적이고, 환경 보호에 관하여 로에스와 같은 지시에 따릅니다.
