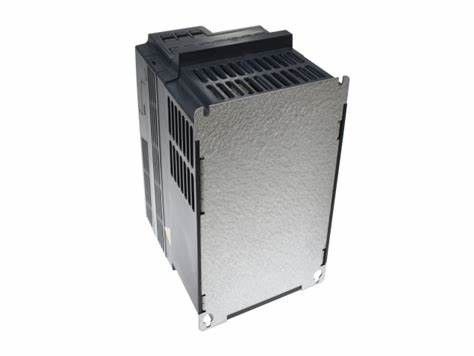

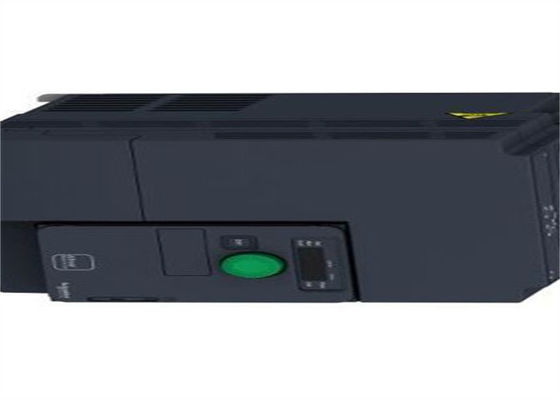

ATV320U75M3C 쉐나이더 가변성 속도는 알티바 기계 ATV320 7.5 kW 200-240 Ｖ를 운전합니다

ATV340U30N4E 쉐나이더 가변속구동, 알티바 기계 ATV340, 3 kW 과중한 업무

빠른 세부 사항

제품의 범위
알티바 기계 ATV320
제품 또는 컴포넌트 형식
가변속구동
제품 특정 기능
복합적 기계
변동
표준 버전
드라이브의 포맷
계약
설치 상태
벽걸이용
소통 포트 프로토콜
일련인 모드 버스
캔오픈
옵션 카드
통신 모듈, 캔오픈
통신 모듈, 이더캣
통신 모듈, 프로피버스 DP V1
통신 모듈, PROFINET
통신 모듈, 이더넷 파워 링크
통신 모듈, EtherNet/IP
통신 모듈, 디바이스넷
[미국은] 공급 전압을 평가했습니다
200...240 Ｖ - 15...10 %
공칭출력 경향
33.0 A
원동력 kW
7.5 kW 과중한 업무
EMC는 여과합니다
EMC 필터 없이
IP 보호도
IP20
보완적입니다
불연속 입력 수
7
불연속 입력 타입
STO 안전한 토크 꺼짐 상태, 24 Ｖ DC1.5 킬로오옴
DI1... DI6 논리 입력, 24 Ｖ DC30 V)
펄스입력 0...30 킬로 헤르츠, 24 Ｖ DC30 V)로서 프로그램 가능한 DI5
불연속 입력 논리
정논리 (원천)
부정 논리 (싱크)
분리출력 수
3
분리출력 타입
개방 컬렉터 DQ+ 0...1 킬로 헤르츠 30 Ｖ DC 100 마
개방 컬렉터 DQ- 0...1 킬로 헤르츠 30 Ｖ DC 100 마
아날로그 입력 수
3
아날로그 입력 타입
AI1 전압 0...10 Ｖ DC 30 킬로오옴 10 비트
AI2 양극 차동전압 +/- 10 Ｖ DC 30 킬로오옴 10 비트
AI3 경향 0...20 마 (또는 4-20 마, x-20 마, 20 Ｘ 마 또는 구성에 의한 다른 패턴) 250개 오옴 10 비트
출력된 아날로그 수
1
출력된 아날로그 타입
마 800 오옴 10 비트인 소프트웨어 구성함 경향 AQ1
Ｖ DC 470 오옴 10 비트인 소프트웨어 구성함 전압 AQ1
릴레이 출력 타입
쉽게 잘 믿는 중계기 논리 R1A 1 부정 100000 사이클
쉽게 잘 믿는 중계기 논리 R1B 1 NC 100000 사이클
쉽게 잘 믿는 중계기 논리 R1C
쉽게 잘 믿는 중계기 논리 R2A 1 부정 100000 사이클
쉽게 잘 믿는 중계기 논리 R2C
최대 전환 전류
릴레이 출력 R1A, R1B, R1C 저항성의, 코사인 값 phi = 1 3 250 Ｖ AC
릴레이 출력 R1A, R1B, R1C 저항성의, 코사인 값 phi = 1 3 30 Ｖ DC
릴레이 출력 R1A, R1B, R1C, R2A, 귀납적인 R2C, 코사인 값 phi = 0.4 7 부인 2 250 Ｖ AC
릴레이 출력 R1A, R1B, R1C, R2A, 귀납적인 R2C, 코사인 값 phi = 0.4 7 부인 2 30 Ｖ DC
R2C 저항력이 있는, 코사인 값 phi = 1 5인 릴레이 출력 R2A 250 Ｖ AC
R2C 저항력이 있는, 코사인 값 phi = 1 5인 릴레이 출력 R2A 30 Ｖ DC
최소 전환 전류
릴레이 출력 R1A, R1B, R1C, R2A, R2C 5 마 24 Ｖ DC
접속의 방법
노예 캔오픈
가능한 4 사분면 운영
진실
비동기식 모터 제어 프로파일
전압 / 주파수비, 5 점
센서, 표준 없는 플럭스 벡터 제어
전압 / 주파수비 - 에너지 절약, 2차 U/f
센서 - 에너지 절약 없는 플럭스 벡터 제어
전압 / 주파수비, 2 점
동기 전동기 제어 프로파일
센서 없는 벡터 제어
최대 출력 주파수
0.599 킬로 헤르츠
일시적 오버토크
170...200 % 명목상 모터 토오크의
가속과 감속 램프
선형
Ｕ
Ｓ
CUS
경사로 스위칭
가속 / 감속 램프 적응
DC 주입과 가속 / 감속 자동 정지
자동차 슬립 보상
자동이 무엇이든지 로드
조정할 수 있습니다 0...300 %
전압 / 주파수비 (2 또는 5 점)에 이용할 수 없습니다
전환 주파수
2...16 킬로 헤르츠 조정할 수 있는
4...16 감쇄 요소와 킬로 헤르츠
명목상 전환 주파수
4 킬로 헤르츠
답보에 브레이크를 걸기
DC 주입에 의해
통합된 브레이크 헬리콥터
진실
선 전류
45.3 200 Ｖ 과중한 업무)
38.2 240 Ｖ 과중한 업무)
단계 당 최대 입력 전류
45.3 A
최대출력전압
240 Ｖ
피상 전력
15.9 kVA 240 Ｖ 과중한 업무)
네트워크 주파수
50-60 Hz
상대적 대칭적 네트워크 주파수 허용오차
5 %
기대되는 라인 Isc
22 kA
높은 과부담에 있는 기본 부하 경향
33.0 A
Ｗ에서 전력 소모
293.0 Ｗ 200 Ｖ 4 킬로 헤르츠를 일으키세요
안전 기능 안전하게 제한된 속도 (SLS)로
진실
안전 기능 안전한 브레이크 관리 (SBC/SBT)로
잘못됩니다
안전 기능 안전한 작동 정지 (SOS)로
잘못됩니다
안전 기능 안전 포지션 (SP)와 함께
잘못됩니다
안전 기능 안전한 프로그래머블 로직으로
잘못됩니다
안전 기능 안전 속도 모니터 (SSM)로
잘못됩니다
안전 기능 안전한 정지 1 (SS1)로
진실
스프트 fct 안전한 정지 2 (SS2)로
잘못됩니다
(STO)에서 떨어져 안전 기능 안전한 토크와 함께
진실
안전 기능 안전하게 제한된 위치 (SLP)와 함께
잘못됩니다
안전 기능 안전한 방향 (SDI)로
잘못됩니다
보호 유형
입력 위상 중단은 운전합니다
출력 단계와 지구 드라이브 사이의 과전류
과열 보호 드라이브
모터 위상 사이의 단락은 운전합니다
열 보호는 운전합니다
폭
(150 밀리미터에서) 5.91
높이
9.13 (232.0 밀리미터)에
깊이
7.01 (178.0 밀리미터)에
제품 중량
7.94 파운드(미국) (3.6 킬로그램)
환경
작동 위치
수직 +/- 10 급
제품 보증
CE
아텍스
NOM
GOST
EAC
RCM
KC
마킹
CE
아텍스
UL
CSA
EAC
RCM
표준
EN / 국제전기기술위원회 61800-5-1
전자파 적합성
정전기 방전 내성 시험 레벨 3 IEC 61000-4-2
방사된 무선주파수 전자기장 내성 시험 레벨 3 IEC 61000-4-3
전기적 빠른 일시적인 것 / 폭발 면역 시험 레벨 4 IEC 61000-4-4
1.2/50 우리 - 8/20 우리는 내성 시험 레벨 3 IEC 61000-4-5를 파동시킵니다
전도된 무선주파수 내성 시험 레벨 3 IEC 61000-4-6
전압 저하와 중단 내성 시험 IEC 61000-4-11
(작동 동안) 환경적 클래스
IEC 60721-3-3에 따른 클래스 3C3
IEC 60721-3-3에 따른 클래스 3S2
(작동 동안) 충격 충격 하에 최대 가속
11명의 부인에 있는 150 m/s2
(작동 동안) 진동 스트레스 하에 최대 가속
10 m/s2에서 13...200 Hz
(작동 동안) 진동성 부하 하에 최대 편향
1.5 밀리미터에서 2...13 Hz
(작동 동안) 허용된 상대 습도
EN 60721-3에 따른 클래스 3K5
냉각 공기의 량
15850.61 Gal / HR(미국) (60 m3 / Ｈ)
과전압 범주
3세
조절 루프
조정가능 PID 규제 기관
속도 정확도
명목상 하락 0.2 Tn에서 Tn 중 +/- 10 %
오염 정도
2
주위의 항공 운송 온도
-13...158 'Ｆ (- 25... 70 'Ｃ)
작전을 위한 대기온도
14...122 부담 경감 없는 'Ｆ (- 10... 50 'Ｃ)
122...140 감쇄 요소와 'Ｆ (50... 60 'Ｃ)
열을 위한 대기온도
-13...158 'Ｆ (- 25... 70 'Ｃ)
세부 사항을 주문하고 수송하기
범주
22153-ATV320/ATV312/ATV32 (10 에서 30HP)
할인 일정
CP4B
GTIN
3606480966682
리턴아빌리티
예
생산국
ID
패킹부
패키지 1의 유닛 유형
PCE
패키지 1의 대수
1
1개 높이를 패키징하세요
(19.500 센티미터에서) 7.68
1개 폭을 패키징하세요
(22.000 센티미터에서) 8.66
1 길이를 패키징하세요
(33.000 센티미터에서) 12.99
1 중량을 패키징하세요
9.46 파운드(미국) (4.291 킬로그램)
패키지 2의 유닛 유형
P06
패키지 2의 대수
10
2개 높이를 패키징하세요
(75.000 센티미터에서) 29.53
2개 폭을 패키징하세요
(60.000 센티미터에서) 23.62
2 길이를 패키징하세요
(80.000 센티미터에서) 31.50
2 중량을 패키징하세요
124.58 파운드(미국) (56.510 킬로그램)

다른 뛰어난 제품

알티바 기계 ATV320 범위는 주문자 상표 부착 방식들 (OEMs)를 위해 설계된 가변속구동의 제안입니다. 그것의 소형 인자는 기계 틀 안에서 드라이브의 수직 스태킹을 허락합니다. 그것은 정격 전력 최고 7.5kW / 10까지 에이치피와 정격 전압 200V에서 240V까지 AC에 일합니다. IEC 60721-3-3 수업 3C3 코팅된 프린트 회로 기판과 그것의 견고한 설계는 예를 들면 추가적 냉각의 필요성 없는 최고 60까지' Ｃ의 대기 온도에, 열악한 환경 조건에서 기계 유용성을 확장하도록 허락합니다. 매우 저속도, 센서 없는 흐름 벡터 제어와 고다이나믹 성능과 고속도전동기를 위한 확장된 주파수 범위에 있는 토크와 속도 정확도를 포함하여 그것은 가장 공통 응용에 적합한 기능을 통합시킵니다. 그것은 또한 전압 / 주파수비와 정전기 속도 정확도를 사용한 모터와 특별한 드라이브의 병렬 연결과 오픈-루프 동기 전동기를 위한 에너지 절약을 통합시킵니다. 그것은 3.6 킬로그램을 심사숙고하고 그것의 차원이 150 밀리미터 넓이고, 178 밀리미터 깊이인 232 밀리미터 높은 것입니다. 그들이 프이벤트아 안전 모듈과 함께 사용되는지 아닌지, 드라이브 소프트웨어는 기계가 안전 요구 사항을 충족시킬 수 있도록 도와 주는 5가지 안전 기능을 포함합니다. 이러한 안전 기능은 소모브 소프트웨어를 사용하여 구성됩니다. 알티바 기계 ATV320은 단순하여서 만나는 주문자 상표 부착 방식들을 위해 설계되었고 진보적 애플리케이션 요구 사항이 패키징, 소재 취급, 직물, 재료 작업, 기계식 액츄에이터와 호이스팅을 대신했습니다. 그것은 IEC, UL, TUV, KC와 다른 국제 표준에 따릅니다. 마운팅 액세서리와 외부 옵션은 (정지 레지스터, 라인 초크, 모터 초크, 추가적 EMC 필터) 알티바 기계 ATV320 드라이브로 이용 가능합니다. 외부 액세서리와 선택의 타입은 구동 장치 등급에 의존합니다. 제품은 2개 패키지에서 전달됩니다. 그것은 4 고정홀의 덕택으로, 패널에 수직 위치 (+/- 10 ')에 탑재되도록 설계됩니다. 그것은 완전히 통합된 내부 슈나이더전력의 DTM을 통한 에코스트루쉬르 기계입니다. 똑같은 소프트웨어 벽돌 (DTM)에 의하여 솜머신과 소모브 소프트웨어에서 직접적으로 ATV320 드라이브를 구성하고, 제어하고 진단하는 것은 가능합니다. 그것은 환경 친화적이고, 환경 보호에 로에스, WEEE, etc.relating과 같은 지시에 따릅니다.

FAQ

Q1. 생산 소요 시간에 대하여 어떻게 생각합니까?

한 : 샘플 준비를 위한 3-5 일, 대량 생산을 위한 8-10 근무일.

Q2. 당신은 산업적 서보 드라이브의 어떠한 MOQ 제한도 가지고 있습니까?

한 : 1대 pc인 낮은 MOQ는 이용 가능합니다.

Q3. 어떻게 당신이 상품을 수송합니까고 얼마나 오래 도달하 그것은 걸립니까?

한 : DHL, UPS, 페덱스 또는 TNT에 의해 운반하세요. 도달하는데 3-5 일이 걸립니다. 항공사와 바다가 또한 선택적이어서 운반합니다.

둘째로, 보증 기간 동안, 우리는 소량을 위한 새로운 질서와 자유주의파를 보낼 것입니다. 결함이 있는 뱃치 상품을 위해, 우리는 당신에게 그들을 수리하고 그들을 재전송할 것이거나 실제 상황에 따라 리콜을 포함하는 해결책에 대해 논의할 수 있습니다.
