ACS800 드라이브를 위한 RDCU-12C ABB 제어회로판 기간 회로 인터페이스 보드

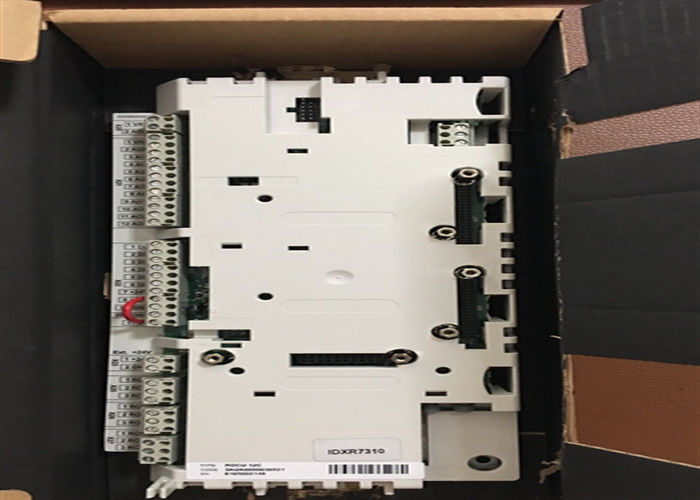

ABB 드라이브 - ACS 800을 위한 RDCU-12C -제어 유닛

ACS800에서 모터 드라이브 적용 아날로그와 디지털 입출력 채널은 제어, 모니터링과 같은 다양한 기능과 측정 목적 (예를 들면 모터 온도)을 위해 사용됩니다. 당신의 ACS800 드라이브의 입출력 기능성을 확장하기 위해 RDCU-12C는 추가적 아날로그와 디지털 입출력 연결, 릴레이 출력과 많제공합니다.

응용 소프트웨어가 포함되지 않는다는 것에 주목하시오 그러면 이사회가 사용될 수 있기 전에 고객들은 필요한 소프트웨어를 획득하고 설치할 필요가 있을 것입니다.

RDCU-12C 제어 유닛 특징 :

• 3개의 아날로그 입력 - 동전기적 집단, 10 Ｖ, 결의안 12 비트에 대한 1 ±0(2), 20 마, 결의안 11 비트에 대한 2 0(4)로서 분리되는 차이, 공통 모드 전압 ±15 Ｖ
• 2 아날로그 출력 - 0(4) 20 마에, 결의안 10은 물었습니다
• 7개의 디지털 입력 - 입력 전압 24 Ｖ DC의 그룹 (2개 그룹에서 분리될 수 있는 ) (HW) 시간 1 부인을 필터링할 때 동전기적 분리됩니다
• 3 디지털 (중계기)은 출력합니다 - 변환 접점, 24 Ｖ DC 또는 115/230 Ｖ AC이 한계에 이릅니다. 연속적인 경향 2 A
• 기준 전압 출력 : ±10 Ｖ ±0.5%, 최대. 10 마
• 보조 전원 공급기 출력 : +24 Ｖ ±10%, 최대. 250 마
