| 브랜드 이름: | ABB |
| 인증: | CE |
| Model Number: | TU849 |
| Minimum Order Quantity: | 1 |
|---|---|
| 가격: | Contact us |
| Packaging Details: | New Original Box |
| Delivery Time: | 3-5days |
| Payment Terms: | T/T |
| Supply Ability: | 50 |
| Model: | TU849 | Brand: | ABB |
|---|---|---|---|
| Article number: | 3BSE042560R1 | Rated insulation voltage: | 50V |
| Power dissipation: | 2.5W | Dialectic test voltage: | 500VAC |

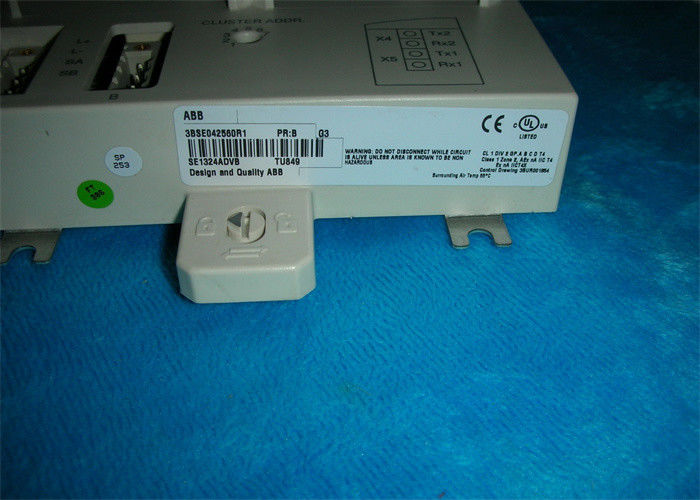

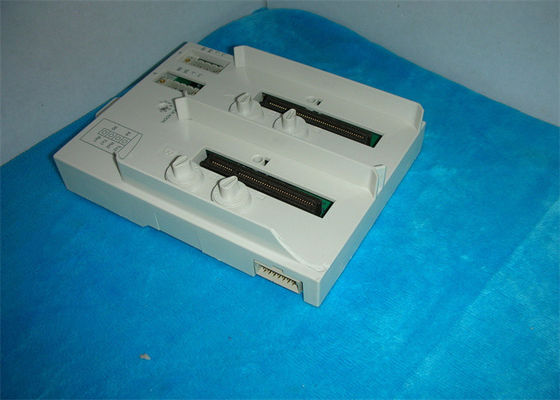

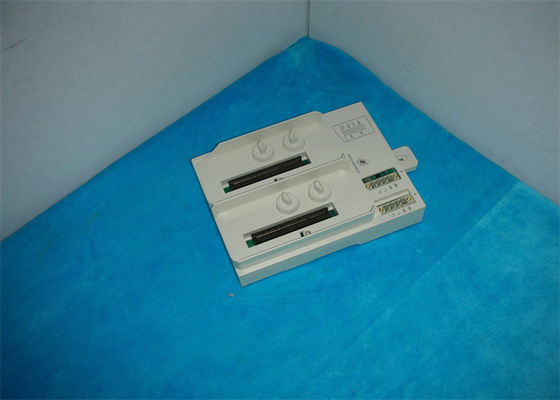

주식에서 ABB 디지털 S800 I/O 모듈 단말장치 DCS TU849 3BSE042560R1
TU849에 대한 기술
TU849는 광학 모듈뷔스 모뎀 TB840/TB840A의 중복 구조를 위해 모듈 단말 처리 유닛 (MTU) 입니다.
MTU는 두배 전원 공급기를 위한 수동적인 장치 욕심 부리는 연결이며, 각각 모뎀, 한 개의 전기적 모듈뷔스, 2 TB840/TB840A와 클러스터 어드레스 (1 내지 7) 설정을 위한 로터리 스위치를 위해 1.
기계식 키, 각각 위치를 위한 2가 익숙한 4는 모듈의 올바른 유형을 위해 MTU를 구성했습니다. 각각 핵심은 36 다른 배치의 전체 수를 주는 6곳 위치들을 가지고 있습니다. 구성은 스크루 드라이버로 바뀔 수 있습니다.
MTU는 표준 딘 레일에 설치될 수 있습니다. 그것은 딘 레일에 MTU를 잠근 기계적인 래치를 가지고 있습니다. 래치는 스크루 드라이버로 연 잠긴 /일 수 있습니다.
단말장치 TU848은 개별적 전원의 접속을 가지고 있고, 과다한 입출력에 TB840/TB840A를 연결합니다. 단말장치 TU849는 개별적 전원의 접속을 가지고 있고, 비다중성 입출력에 TB840/TB840A를 연결합니다.
일반의 정보
| 프로토콜 | ABB의 모듈뷔스 |
| 물품 번호 | 3BSE042560R1 |
| 주인 또는 종속부 | 해당 사항 없어요 |
| 라인 과잉 | 예 |
| 핫 스왑 | 부정 |
| 타입 | 과다한 TB840/TB840A, 한 개의 입출력, 이중 전원 |
| 전원 입력 | 24 Ｖ d.c (19.2 -30 Ｖ) |
| 장착 | 수직이거나 수평선상입니다 |
상세한 데이터
| 연결기 | 이용 불가능 |
| 24 Ｖ 소모 typ. | 이용 불가능 |
| 모듈뷔스 전류 분류 | 최대 5 Ｖ 1.5 A 24 Ｖ 1.5 A |
| 기계식 키 | 36이지 디퍼랑 조합 |
| 받아들일 수 있는 배선 칫수 | 솔리드 : 0.2 - 2.5 mm2 다음을 좌초시켰습니다 0.2 24 -12 AWG인 -2.5 mm2 레코마엔드 토크 : 0.5 별거 안 해 |
| 정격 절연 전압 | 50 Ｖ |
| 변증법적 시험 전압 | 500 Ｖ a.c |
| 전력 소모 | 2.5 Ｗ |
특징과 혜택
오우 듀얼 전원의 접속
오우 집단을 위한 로터리 스위치가 지는 것 다룹니다
오우 기계적 키조정은 틀린 모듈 타입의 삽입을 방지합니다
오우 한 개의 모듈뷔스 연결
잠기고 의거하기 위한 딘 레일에 대한 오우 래칭 장치
오우 딘 레일은 증가했습니다
통신
| 모델 부정. | 프로토콜 | 주인 또는 종속부 |
| CI801 | 프로피버스 DP-V1 | 종속부 |
| CI840A | 프로피버스 DP-V1 | 종속부 |
| CI853 | COMLI와 모드 버스 RTU | 주인 / 종속부 |
| CI854B | 프로피버스 DP-V1 | 마스터 |
| CI855 | ABB의 마스테르부스 300 | 마스터 |
| CI856 | ABB의 S100 입출력 | 마스터 |
| CI857 | ABB의 INSUM | 마스터 |
| CI858 | ABB의 드라이브뷔스 | 마스터 |
| CI860 | 토대 필드버스 HSE | 주인 / 종속부 |
| CI865 | ABB의 스트 입출력 | 마스터 |
| CI867 | 모드 버스 TCP | 주인 / 종속부 |
| CI868 | IEC 61850 | 주인 / 종속부 |
| CI869 | ABB의 장점 필드버스 100 | 종속부 |
| CI871 | PROFINET IO | 마스터 |
| CI873 | 이더넷 IP / 디바이스넷 | 마스터 |
| TB820V2 | ABB의 모듈뷔스 | 종속부 |
| TB825 (멀티 모드) | ABB의 모듈뷔스 | 종속부 |
| TB826 (단일모드) | ABB의 모듈뷔스 | 종속부 |
| TB840A | ABB의 모듈뷔스 | 종속부 |
| TB842 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU807 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU840 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU841 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU846 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU847 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU848 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU849 | ABB의 모듈뷔스 | 해당 사항 없어요 |
환경적이고 인증
| 온도, 작동 | 55' Ｃ (131' Ｆ) 수평식은 증가했습니다. 40' Ｃ (104' Ｆ) 수직은 증가했습니다 |
| 온도, 저장 | +70' Ｃ (158' Ｆ)에 대한 -25' Ｃ (-13' Ｆ) |
| 장비 클래스 | IEC 60536에 따른 등급 1 ; (지구는 보호했습니다) |
| 진입 보호 | IEC 60529에 따른 IP20 |
| CE 마킹 | 예 |
| 전기 안전 | 크르스 |
| 위험 위치 | 크르스 위험 위치 등급 1 지역 2, 아텍스 지역 2 |
| 해양 증명서 | ABS, BV, DNV-GL, LR, RS |
| 로에스 순응성 | EN 50581:2012 |
| WEEE 순응성 | DIRECTIVE/2012/19/EU |
차원
| 높이 | 186.5 밀리미터 (7.34에.) 래치를 포함합니다 |
| 폭 | 124 밀리미터 (4.88에.) |
| 깊이 | 47 밀리미터 (1.85에.) |
| (토대를 포함하여) 중량 | 0.45 킬로그램 (0.99 파운드.) |
