PM865K02 3BSE081636R1 전력 공급 모듈 ABB 프로세서 유니트

PM865K02 3BSE081636R1 전원 공급 모듈 ABB 프로세서 단위

상세한 자료

프로세서 타입 MPC866
적색으로 시간 전환. 최대 10ms
컨트롤러 당 신청자 수 32
신청당 프로그램 수 64
각 애플리케이션에 대한 다이어그램 수 128
컨트롤러 당 작업 수 32
각기 다른 사이클 시간 32
애플리케이션 프로그램별 사이클 시간 1ms까지
펌웨어 저장용 플래시 PROM 4 MB
전원 공급 장치 24V DC (19.2-30V DC)
전력 소모량 +24V typ/max 210 / 360 mA
전력 소모 유형 5.1W (최대 8.6W)
불필요한 전원 공급 상태 입력 네
내장 백업 배터리 리??, 3.6V
CNCP 프로토콜에 의한 AC 800M 컨트롤러 사이의 클럭 동기화 1 ms
OPC 클라이언트당 컨트롤러의 이벤트 큐 최대 3000 이벤트
AC 800M OPC 서버로 전송 속도 36-86 이벤트c, 113-143 데이터 메시지c
CEX 버스 12의 통신 모듈
CEX 버스의 공급 전류 최대 2.4A
I/O 클러스터 모두레버스 비 적색. CPU 1 전기 + 7 광학
빨간색으로 모듈버스 I/O 클러스터. CPU 7 광학
모듈버스 맥스 96 (PM862 단위) 또는 84 (PM862 빨간색) I/O 모듈의 I/O 용량
모듈버스 스캔 속도 0-100 ms (실제 시간은 I/O 모듈 수에 따라 달라집니다)
전기 모듈버스의 공급 전류 24 V: 최대 1.0 A
5V: 최대 1.5A
이더넷 채널 2
이더넷 인터페이스 이더넷 (IEEE 802.3), 10 Mbit/s, RJ-45, 여성 (8극)
제어 네트워크 프로토콜 MMS (생산 메시지 서비스) 및 IAC (간 응용 프로그램 통신)
권장 제어 네트워크 백본 100 Mbit/s 스위치된 이더넷
실시간 시계 안정성 100ppm (약 1시간/년)
RS-232C 인터페이스 2 (일개의 일반, 1개의 서비스 도구)
RS-232C 인터페이스 (COM3) (붉은 색이 아닌 것) RS-232C, 75-19 200 바우드, RJ-45 여성 (8-극), 광학 단절되지 않은, 완전한 RTS-CTS 지원
RS-232C 인터페이스 (COM4) (외 적색) RS-232C, 9 600 바우드, RJ-45 여성 (8 폴), 광 단절, RTS-CTS 지원이 없습니다

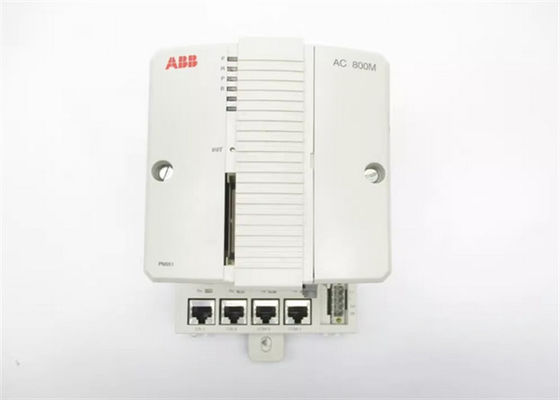

CPU 보드에는 마이크로프로세서와 RAM 메모리, 실시간 시계, LED 표시기, INIT 버튼 및 컴팩트 플래시 인터페이스가 포함되어 있습니다.
PM862 컨트롤러의 기판에는 제어 네트워크에 연결하기 위해 두 개의 RJ45 이더넷 포트 (CN1, CN2) 와 두 개의 RJ45 일련 포트 (COM3, COM4) 가 있습니다.일련 포트 중 하나 (COM3) 는 모덤 제어 신호를 가진 RS-232C 포트입니다., 다른 포트 (COM4) 는 격리되어 구성 도구를 연결하는 데 사용됩니다. 컨트롤러는 높은 가용성을 위해 CPU 과잉을 지원합니다 (CPU, CEX-Bus,통신 인터페이스 및 S800 I/O.

간단한 DIN 레일 부착 / 분리 절차, 독특한 슬라이드 & 잠금 메커니즘을 사용하여.모든 기판은 각 CPU에 하드웨어 정체성을 제공하는 고유의 이더넷 주소가 제공됩니다.주소는 TP830 기본판에 부착된 이더넷 주소 라벨에서 찾을 수 있습니다.

(시스템 800xA 6과만 호환됩니다.0.2컴팩트 컨트롤 빌더 6.00.0-1 이상자세한 내용은 제품 업데이트 참조.)

패키지 포함:
2 PC PM862, CPU
2 pcs TP830, 기판, 너비 = 115mm
2개 TB807 모듈버스 단말기
1 pcs TK850, CEX 버스 확장 케이블
1 PC TK851, RCU-Link 케이블
2 pcs 메모리 백업 배터리 (4943013-6) 각 컨트롤러에 하나

특징 및 이점

• ISA Secure 인증
• 신뢰성 및 간단한 오류 진단 절차
• 모듈성, 단계적 인 확장
• IP20 보호 클래스
• 컨트롤러는 800xA 제어 빌더로 구성될 수 있습니다.
• 컨트롤러는 EMC 인증이 있습니다.
• BC810 / BC820의 쌍을 사용하여 CEX-Bus를 절단
• 최적의 통신 연결을 위한 표준에 기반한 하드웨어
(이더넷, PROFIBUS DP 등)
• 내장된 불필요한 이더넷 통신 포트
