1746sc-INO4I 스펙트럼 Controls21 마 아날로그 출력 모듈 0에서 60도 셀시우스

1746sc-INO4I 스펙트럼 Controls21 마 아날로그 출력 모듈 0에서 60도 셀시우스

1746sc-INO4I를 위한 기술적 요구
제조사 스펙트럼 제어
브랜드 알렌-브래들리
부품번호 / 카탈로그 1746sc-INO4I 번
상품 종류 아날로그 출력 모듈
로크웰 자동화 적합한 시리즈 SLC 500
채널 4
분리되는 출력 4 (4)의 번호
출력 전류 범위 0-20 마, 0-21 마, 4-20 마
입력 유형 아날로그 고립된 경향
결의안 16 비트
입력전류 0-20 마
전체 눈금의 스텝 응답 1 부인 투 95%
입력 전압 0-5V
전체 눈금은 21 마를 출력했습니다
후면에 대한 전기적분리 필드 와이어링 : 500 VAC 연속적인 채널 대 채널 차단 : 연속적인 500 VAC
출력 임피던스 >1 모흠
최대 저항 500 모흠
동작 대기온도 0에서 60도 셀시우스
열 소산 최대인 5 와트

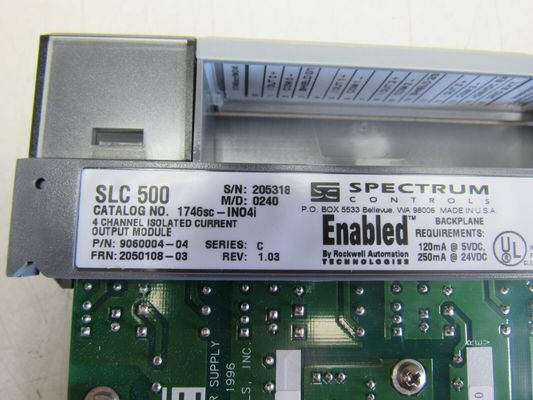

백플레인 전류는 5 Ｖ에 있는 120 마를 요구했습니다 ; 24 Ｖ에 있는 250 마

다른 뛰어난 제품

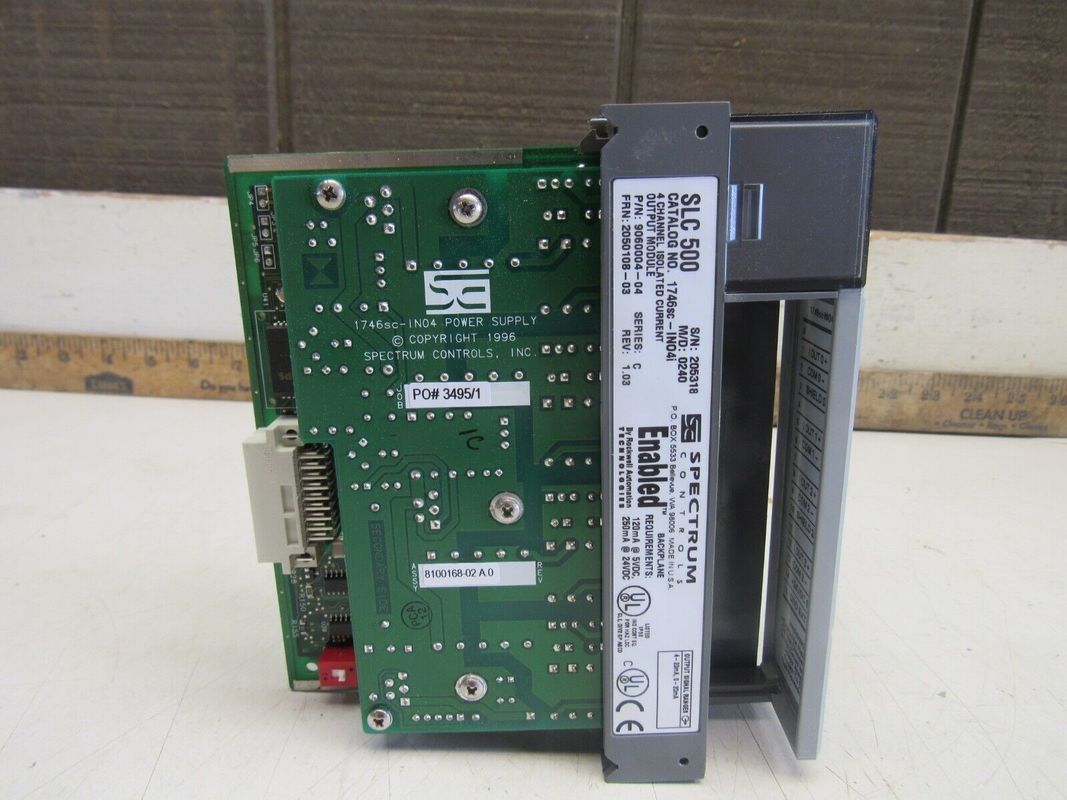

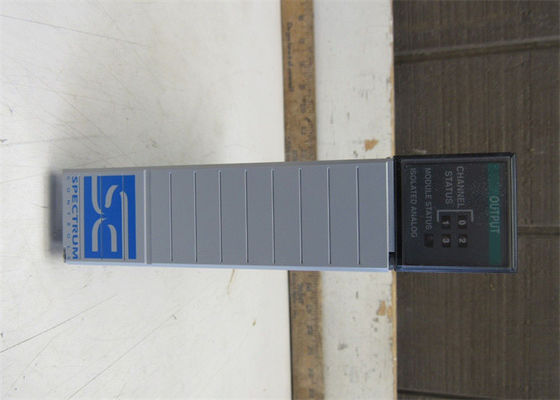

1746sc-INO4I는 스펙트럼 제어로부터 아날로그 현재만 출력 모듈입니다. 모듈은 4 (4) 고립된 채널 출력을 가지고 있습니다. 1746sc-INO4I는 슬롯을 1746개 입출력 샤시에서 차지합니다. 1746sc-INO4I 끌기 후면으로부터의 5 볼트 DC에 있는 120 밀리암페어의 그러나 후면, 1746sc-INO4I에 전류 부하를 최소화하기 위해 전류가 24 볼트 DC의 전압 정격과 외부 전원 소스에 접속될 수 있습니다. 1746sc-INO4I는 모듈이 후면 또는 외부 전원 소스로부터 전력을 도출하는지 상세화하기 위한 감광 스위치를 가지고 있습니다. 랙 포지션으로 설정될 때, 모듈은 모듈이 외부 24 볼트 DC 전력 공급 장치로부터 동력을 공급받는 동안 1746sc-INO4I 일에 감광 스위치가 후면으로부터 전력을 도출합니다, 감광 스위치가 EXT 위치로 설정되어야 합니다.

1746sc-INO4I는 후면으로부터 5 볼트 DC 전력을 도출합니다. 이 소모 평가는 모듈이 외부적으로 강화될 때 똑같습니다. 모듈은 벨덴 8761 차폐 연선 케이블을 수용하는 제거할 수 있는 16 위치 단자 블록을 가지고 있습니다. 1746sc-INO4I는 16개 비트의 결의안과 총수 당 366 나노앰프의 경향과 총수 당 320 마이크로볼트의 전압을 가지고 있습니다. 1746sc-INO4I 고립된 채널 아날로그 출력 모델은 자동 보정 프로그램 가능한 제한과 안전 상태, 750 볼트 DC (채널 대 채널과 후면에 대한 필드 와이어링)의 광전기 고립을 가지고 있습니다. 4.5 와트의 최대와 평행하게 모든 4 채널을 위한 33.7 밀리초의 최대 업데이트 시간과 1 밀리초의 스텝 응답 시간에 있는 1746sc-INO4I 입지를 위한 열 소산 평가. 덧붙여, 1746sc-INO4I는 분열 2, 조 에이, 비, Ｃ, Ｄ UL / CUL 등급 I이고 CE가 증명했습니다.

부품번호 1746sc-INO4I와 SLC 500 호환 모듈은 스펙트럼 통제의 제조되는 아날로그 출력 모듈입니다. 이 모듈은 알렌-브래들리의 것 제조되고 파트너 스펙트럼 제어를 포함합니다.

엔컴패스 파트너들은 알렌-브래들리가 알렌-브래들리 호환품을 공급하는 파트너들을 승인했고 증명했다는 것 입니다.

이 모듈의 출현은 실제 SLC 500 모듈을 닮습니다. 이 모듈은 0-20 마, 0-21 마, 16-비트 결의안에서 4-20 마, 총수 당 366 nA를 제공하는 4 (4) 차동 아날로그 다중을 특징으로 합니다. 이 모듈은 확대된 출력범위, 자동 보정, 프로그램 가능한 제한과 안전 상태를 특징으로 합니다. 이 모듈의 자료는 PID, 1746-NO4 포맷과 사용자 정의 비례하는 총수를 위해 일정한 비율로 만들어지는 16-비트 2보수, 기준 공업 단위에 포맷시킬 수 있습니다. 그것은 25 Deg에 0.08%의 전체 눈금의 정확도를 가지고 있습니다. 60 Deg에 있는 셀시우스와 0.15%. 셀시우스.

모듈의 고해상도 데이터 변환에 결과로서 생기는 소음 로스 협상을 제거하면서, 각각 채널에 의한 상승된 시스템 신뢰성이 750 VDC 고립을 제공하는 이 모듈 특성. 똑같은 차단 등급은 랙과 프로세서 보호를 위한 후면에 필드 와이어링에 제공됩니다.

모듈의 차단이 외부 신호 차단 장치의 사용을 배제한 것처럼 이 모듈은 시스템 비용을 줄입니다. 이 모듈의 한 개의 슬롯 폭은 또한 중요한 샤시 슬롯을 구합니다.

이 모듈은 앨런-브라들리 디자인과 그것이 알렌-브래들리 모듈처럼 유사하게 작용할 수 있게 허락하는 기술을 통합시킵니다. 그것은 또한 알렌-브래들리 아날로그 출력 모듈과 유사한 대부분의 기능과 SLC 500 모듈에 유사하게 구성됩니다.
