| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 모델 번호: | IC695ALG728 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | negitiation |

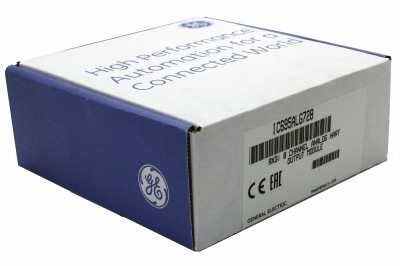

| 포장 세부 사항: | 인 박스 |
| 배달 시간: | 3-5days |
| 지불 조건: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 100 |
| 상품 이름: | PLC 프로그램 논리 제어기 IC695ALG728 | 제품: | PLC 프로그램 논리 제어기 |
|---|---|---|---|
| 모델: | IC695ALG728 | 브랜드: | GE 파눅 |
| 시리즈: | 시리즈 90-30 | 정체 타임즈 지: | 10명의 부인 |
| 입력: | 핵심 16 | 생산국: | 미국 |

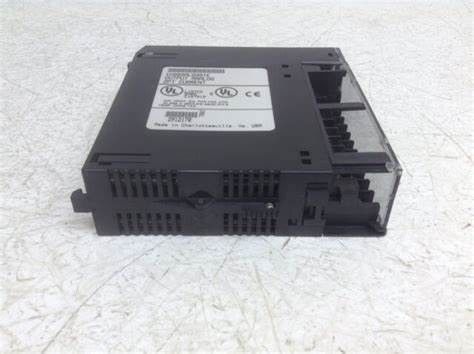

IC695ALG728 GE 아날로그 출력 모듈 팩시스템스 RX3i 평균적 프로그래밍 가능한 자동화 제어기
PLC 프로그램 논리 제어기 IC695ALG728을 위한 상술
IC695ALG728을 위한 기술적 요구
브랜드 GE 파눅
시리즈 팩시스템 RX3i
(이전인) 제조사 GE 지능형 플랫폼 ; 에머슨 자동화 (경향)
제조사 에머슨 자동화
부품번호 IC695ALG728
부품번호 IC695ALG728
제품 설명 비고립형 아날로그 출력 모듈
아니오 비고립형인 채널 8 (8)의
제품 설명 아날로그 출력 모듈
채널 수 8
+10 볼트에 대한 전압 범위 0, +10 볼트에 대한 -10
출력 신호, 경향 0-20 마 ; 4-20 마
출력 신호 : +/-10 VDC, 0-10 VDC ; 0-20 마, 4-20 마
20 밀리앰프에 대한 전류 범위 0, 20 밀리앰프에 대한 4
출력 신호, 전압 +/-10VDC ; 0-10 VDC ;
결의안 : 14.9 전압을 위한 비트 ; 15.9 0-20 마에 있는 비트 ; 15.6 4-20 마에 있는 비트
하트 프로토콜 : 지원받은 버전 5.0
모듈 해상도 +/-10V : 15.9 비트, 0에서 10V : 14.9 비트, 0에서 20mA : 15.9 비트 ; 4 내지 20mA : 15.6 비트
(최대인) 380 밀리앰프가 3.3 볼트에 (하트로 가능하게 했다는) 후면 동력 요건
하트 모뎀 2 (2)의 번호
데이터 형태 부동 소숫점 IEEE 32 약간 ; 32개 비트 필드에서 16비트 정수
1/2를 위한 분리 전압 (후면에 처리하세요) 2550 볼트 DC
하트 모뎀 4 (4) 당 출력의 번호
지원받은 하트 프로토콜
최대 출력 부하 850 오옴
아날로그 업데이트율 8 밀리초 (대략, 모든 8 채널)
32개 비트 필드에서 부동 소숫점 IEEE 32 약간 또는 16이지 비트 정수로서 쉽게 잘 믿은 출력데이터포맷
비율 8 밀리초를 업데이트하세요
하트 (대략, 모든 8 채널) 없는 하트 (대략, 모든 8 채널) 8mS와 아날로그 업데이트율 16mS
외부 전력 공급 장치 : 19.2V 내지 30V (명목상인 24V)
+24 볼트 DC에 있는 +3.3 볼트 DC/315 밀리앰프에 있는 소비 전력 375 밀리앰프 (고립된)
외부 전원 입력 : 190 마
60 초 동안 출력 전압 보호 -30V, (단지 현 생산량을 위한) 한 시간 동안 +30V
모듈 이내에 최대 파워 분해 7.25 와트
3.3V에 있는 전류 340 마 최대
25' Ｃ에 있는 전체 눈금의 눈금매겨진 정확도 0.15% ; 60' Ｃ에 있는 0.30%의 전체 눈금
+30 볼트 DC에 대한 외부 전력 공급 장치 +19.2 볼트
출력 정착 시간 2 밀리초, 0에서 95% (전압 출력)
전력 소모 7.25 와트 최대 (Vuser=24V)
외부 전원 전압 범위 : +30VDC에게 +19.2V
0 이내에 25 도 Ｃ 정확하 에 있는 0.15%의 전체 눈금 정밀한 눈금매겨진 정확도. 60 도 Ｃ에 있는 25%의 전체 눈금
최대 전류는 250mA를 요구했습니다
다른 뛰어난 제품
| 야사카와 모터, 운전자 SG- | 미츠비시 모터 HC, HA- |
| 웨스팅하우스 모듈 1C-,5X- | 에머슨 VE, KJ- |
| 허니웰 TC, TK- | GE 모듈 IC - |
| ABB 모듈 | AB 모듈 1756-, 1759- 투르치 스크린 2711- |
| 미츠비시 드라이브 MR, HA 모터 -, HC | 에머슨 무드레스베-, KJ - |
| 화낙 모터 A0-가 운전합니다 | 요코가와 송신기 EJA- |
| 로즈먼트 송신기 3051- | 쉐나이더 모듈 140- |
| 파나소닉은 자동차로 나르고 MH를 운전합니다- | 지멘스 모듈 6ES-, 터치 스크린 6AV- |
에 대하여
IC695ALG728은 전에 GE 지능형 플랫폼 (GE IP)에 의해, 에머슨 자동화에 의해 제조되는 팩시스템스 RX3i 평균적 프로그래밍 가능한 자동화 제어기 (정치활동 위원회) 시리즈에 속하는 아날로그 출력 모듈입니다. 이 모듈은 공급 전압과 전류량 신호를 할 수 있고 그것으로서 프로토콜을 고속 도로 주소 지정 가능형 원격 변환기 (하트)을 통해 구성되는 조수석 역량이 하트 버전 5.0을 지원합니다.
IC695ALG728은 +/-10 VDC, 0-10 VDC와 0-20 마를 위해 쉽게 잘 믿은 8 (8) 비고립형 다중과 전압을 위한 14.9개 비트와 0-20 마에 있는 15.9개 비트와 4-20 마에 있는 15.6개 비트의 특정 해상도와 4-20 마 출력 신호를 특징으로 합니다. 각각 채널은 하트가 사용되지 않을 때 16 부인 위스 하트 통신과 8명의 부인의 업데이트 시간을 특징으로 합니다. 모듈의 출력데이터포맷은 32개 비트 레지스터를 사용한 플로팅 포인트 IEEE 32 비트 또는 16이지 비트 정수로서 쉽게 잘 믿습니다. 60' Ｃ에 작동할 때 모듈의 눈금매겨진 정확도는 25' Ｃ에 있는 전체 눈금 또는 0.30%의 전체 눈금의 0.15%입니다. 게다가, 출력 정착 시간은 2가지 부인 포 전압 구조입니다 ; 전류량 신호를 위한, 70 부인 위스 하트와 23 부인 위스아웃 하트.
IC695ALG728은 외부 전력 공급 장치가 작동하도록 요구합니다. 이 모듈에 대한 적절한 전력 공급기는 19.2 - 30.0 VDC와 250 마의 최대 공급 전류를 제공하여야 합니다. 이 모듈은 RX3i 랙의 어떠한 사용 가능한 슬롯에도 설치되고, 더 로컬 CPU 랙에 또는 분포된 입출력 랙에 위치할 수 있습니다. 이 모듈의 다른 특징은 클램핑과 경보제한, 알람의 래칭과 다른 특징 중의 쉽게 잘 믿는 출력 바이어스를 포함합니다.
GE 파눅에 의한 IC695ALG728 모듈은 RX3i 팩시스템스 일련의 일부이고 그것이 완전히 전압 작동을 위해 또는 전기 조작을 위해 구성될 수 있는 다중을 갖추고 있습니다. 그것 뿐 아니라 출력 모듈은 하트 5.0 소프트웨어로 통합된 통신 특징을 가지고 있습니다. 이것은 모듈이 소프트웨어를 통하여 특정 동작을 위해 준비되고 프로그램을 짜고 그것이 장치를 위해 점퍼가 요구되지 않는 것을 의미합니다. GE IC695ALG728 출력 모듈이 가능하게 할 능력을 포함합니다 또는 모든 채널과 알람 래칭, 쉽게 잘 믿는 제한 또는 알람을 위한 설정, 에러와 결점에 진보적 행력, 자동 측정과 더 많은 것을 무력하게 하세요 특징.
IC695ALG728 모듈은 2개 하트 모뎀에 할당되는 8 비고립형 아날로그 전압 / 현 생산량을 포함합니다. 모뎀은 모듈의 일부이고 이 통신 특징을 위해 사용되는 모든 채널이 4 내지 20 밀리앰프의 작동 전류 범위를 가집니다. IC695ALG728 모듈의 특색있는 전압 범위는 +10 볼트에 대한 0 또는 +10 볼트에 대한 -10입니다. 출력의 데이터 형태는 16비트의 모양으로 참석하거나 2 하트 기기가 사용되면 32개의 비트 값과 하트 채널이 2 초에 업데이트됩니다. 모듈은 60 도 섭씨의 기온에 최고 0.3%까지 정확도를 가지고 있고 그것이 0에서 95%의 범위내에서 2 밀리초의 전압 출력 정착 시간을 있습니다. 현 생산량을 위한 정착 시간은 면 하트 모뎀이 사용되는지 아닌지에 따라서, 23부터 70 밀리초 까지입니다. IC695ALG728 모듈은 모듈이 3.3 볼트 전원에 연결될 때 380 밀리앰프의 후면 전력 정격을 가지고 있고 그것이 8 밀리초의 업데이트 시간을 있습니다.
IC695ALG728을 위한 FAQ
1. IC695ALG728은 하트 프로토콜을 지원합니까?
예. 각각 채널이 하트 적합한 컨피그레이터와 통신할 수 있게 하면서, IC695ALG728 지원 하트는 초안을 작성합니다.
2. IC695ALG728이 얼마나 많은 다중을 가지고 있습니까?
IC695ALG728은 8 (8) 아날로그 출력 채널을 가지고 있습니다.
3. 단자 블록이 IC695ALG728에 대한 용도로 적합한 것?
적합한 단자 블록은 상자 형태 (IC694TBB032), 확대된 상자 형태 (IC694TBB132), 태엽형 (IC694TBS032) 이거나, 태엽형에게 (IC694TBS132) 단자 블록을 제공했습니다.
2. IC695ALG728은 하트 프로토콜을 지원합니까?
예. 그것은 하트 버전 5.0을 사용하여 구성될 수 있습니다.
3. IC695ALG728의 출력 신호가 무엇입니까?
IC695ALG728은 +/-10 VDC, 0-10 VDC와 0-20 마와 4-20 마를 전달합니다.
