| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | TB842 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Contact us |
| 포장 세부 사항: | 새로운 원상자 |
| 배달 시간: | 3-5days |
| 지불 조건: | 전신환 |
| 공급 능력: | 50 |
| 모델: | TB842 | 브랜드: | ABB |
|---|---|---|---|
| 주인 또는 종속부: | 해당 사항 없어요 | 물품 번호: | 3BSE022464R1 |
| 상품 이름: | I/O 모듈 | 규약: | ABB의 모듈뷔스 |

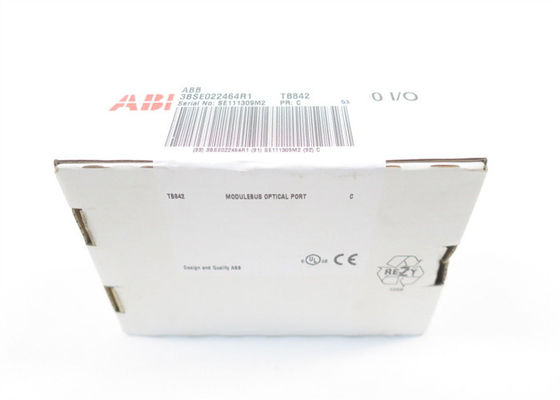

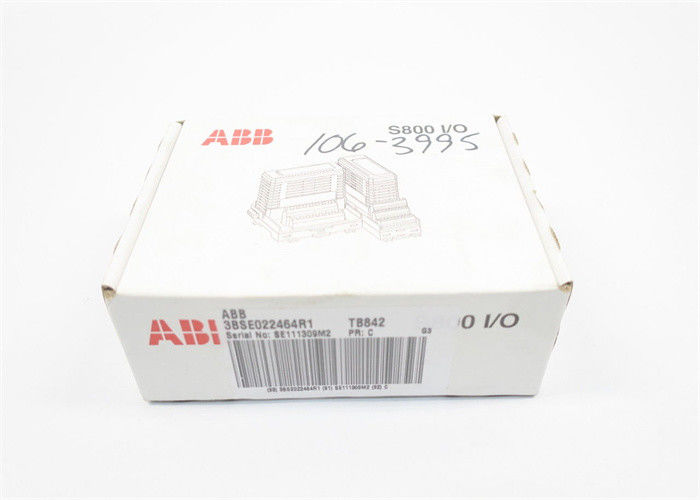

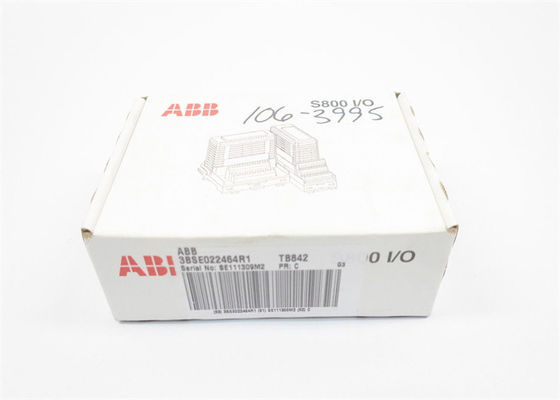

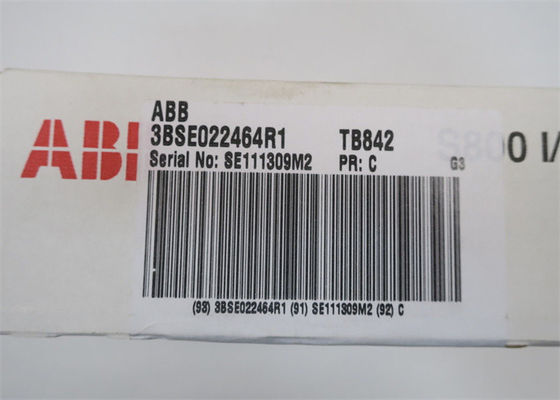

박스에서 새로운 ABB 베일리 DCS S800 I/O 모듈 TB842 3BSE022464R1 모듈뷔스 광 포트
TB842에 대한 기술
TB842 모듈뷔스 광 포트는 CI801 또는 CI840/CI840A FCI 사이의 통신 인터페이스고 입출력 집단의 TB820/TB820V2/TB840/TB840A 모듈뷔스 모뎀이거나 ABB가 광학 모듈뷔스를 통해 부대를 운전합니다. TB842는 과다한 입출력에 대해 한 개의 입출력에 대해 또는 TU846과 TB846을 통해 TB806 를 경유하는 CI801과 TU847과 TB806 를 경유하는 CI840/CI840A에 연결됩니다.
TB842는 두 부분으로 된 광학 구조에서 뿐만 아니라 양쪽 단순한 광학 구조에서도! 사용될 수 있습니다. 단순한 구조에서, 광학 모듈뷔스 이음매는 벨소리에서 연결됩니다. 이중 구조에서, 광학 모듈뷔스 이음매는 가로행에서 연결됩니다. TB842는 통신 접속 모듈에 광섬유 연결과 연결을 위한 연결기를 가지고 있습니다.
모듈은 최고 10까지 메가비트 / Ｓ 동안 송신기 / 수신기를 갖추고 있습니다. 연결기 (애질런트의 것, 이전 휴렛 팩커드, 다재다능한 링크)과 양쪽 플라스틱과 HCS (하드 클래드 실리카) 광학 섬유는 TB842와 함께 사용될 수 있습니다.
일반의 정보
| 프로토콜 | ABB의 모듈뷔스 |
| 물품 번호 | 3BSE022464R1 |
| 주인 또는 종속부 | 해당 사항 없어요 |
| 라인 과잉 | 예 |
| 모듈 리던던시 | 예 |
| 핫 스왑 | 예 |
| 하와이 제어기와 함께 사용됩니다 | 부정 |
| 장착 | 수직이거나 수평선상입니다 |
상세한 데이터
| 연결기 | 애질런트의 것, 이전 휴렛 팩커드, 다재다능한 링크 |
| 24 Ｖ 소모 typ. | 20 마 |
| 모듈뷔스 전류 분류 | 화이버 광학 인터페이스, 한 전송과 최대를 위한 한이지 수신 연결. 10 메가비트 / Ｓ. 사고 방식 650 nm |
| 전력 소모 | 0.5 Ｗ |
통신
| 모델 부정. | 프로토콜 | 주인 또는 종속부 |
| CI801 | 프로피버스 DP-V1 | 종속부 |
| CI840A | 프로피버스 DP-V1 | 종속부 |
| CI853 | COMLI와 모드 버스 RTU | 주인 / 종속부 |
| CI854B | 프로피버스 DP-V1 | 마스터 |
| CI855 | ABB의 마스테르부스 300 | 마스터 |
| CI856 | ABB의 S100 입출력 | 마스터 |
| CI857 | ABB의 INSUM | 마스터 |
| CI858 | ABB의 드라이브뷔스 | 마스터 |
| CI860 | 토대 필드버스 HSE | 주인 / 종속부 |
| CI865 | ABB의 스트 입출력 | 마스터 |
| CI867 | 모드 버스 TCP | 주인 / 종속부 |
| CI868 | IEC 61850 | 주인 / 종속부 |
| CI869 | ABB의 장점 필드버스 100 | 종속부 |
| CI871 | PROFINET IO | 마스터 |
| CI873 | 이더넷 IP / 디바이스넷 | 마스터 |
| TB820V2 | ABB의 모듈뷔스 | 종속부 |
| TB825 (멀티 모드) | ABB의 모듈뷔스 | 종속부 |
| TB826 (단일모드) | ABB의 모듈뷔스 | 종속부 |
| TB840A | ABB의 모듈뷔스 | 종속부 |
| TB842 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU807 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU840 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU841 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU846 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU847 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU848 | ABB의 모듈뷔스 | 해당 사항 없어요 |
| TU849 | ABB의 모듈뷔스 | 해당 사항 없어요 |
환경적이고 인증
| 온도, 작동 | 55' Ｃ (131' Ｆ) 수평식은 증가했습니다. 40' Ｃ (104' Ｆ) 수직은 증가했습니다 |
| 온도, 저장 | +70' Ｃ (158' Ｆ)에 대한 -25' Ｃ (-13' Ｆ) |
| 장비 클래스 | IEC 60536에 따른 등급 I ; (지구는 보호했습니다) |
| 진입 보호 | IEC 60529에 따른 IP20 |
| CE 마킹 | 예 |
| 전기 안전 | 크르스 |
| 위험 위치 | 크르스 위험 위치 Class1 지역 2, 아텍스 지역 2 |
| 해양 증명서 | ABS, BV, DNV-GL, LR, RS, CCS |
| 로에스 순응성 | EN 50581:2012 |
| WEEE 순응성 | DIRECTIVE/2012/19/EU |
특징과 혜택
차원
| 높이 | 56.7 밀리미터 (2.23 ") |
| 폭 | 17.6 밀리미터 (0.69 ") |
| 깊이 | 42.3 밀리미터 (1.67 ") |
| (토대를 포함하여) 중량 | 90 Ｇ (0.20 파운드.) |
WTL에 의해 팔린 약간의 ABB 항목 :
WTL은 이 장비의 사용으로 생긴 어떠한 개인 상해 또는 재산 손실에 책임이 없습니다. 그것은 있습니다
이 장비의 안전 조작 & 작동에 관한 구매자의 책임과 장비가 있다는 것을 검증하고
그들의 기계류에 대한 순응성.
우리의 브랜드 :
| [허니웰] | 모듈 DCS / PLC / 송신기 |
| [에머슨 / 델타 Ｖ] | Module/ CT 모터와 드라이브 |
| [ABB] | I/O 모듈 |
| [AB] | Module&Touch 스크린 |
| [로즈먼트] | 송신기 |
| [요코가와] | 송신기 |
| [야스카와] | 서보 기구에 의한 Drive&Servo 모터 |
| [GE / 화낙] | IC69 시리즈 PLC |
| [미츠비시] | 서보 기구에 의한 Drive&Servo 모터 |
(모디콘, SMC, 시크, NORGREN, 지멘스, 에 햄프에이프스트 기타 등등.)
