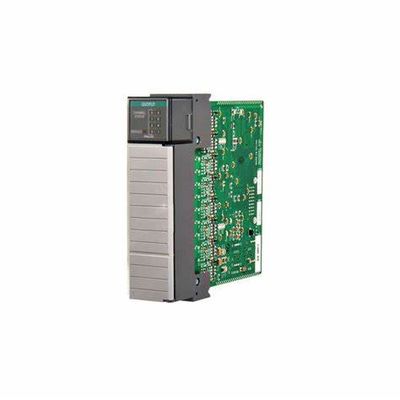

1746-NO8V 알렌-브래들리 16비트 320μV/count SLC 500 아날로그 출력 모듈

1746-NO8V 알렌-브래들리 16비트 320μV/count SLC 500 아날로그 출력 모듈

1746-NO8V에 대한 기술 사양
제조사 로크웰 자동화
선택적 출력 데이터 매개 변수 사용자 정의 스케일 제한 출력 클램핑 제한 출력 경보 제한 램프 속도/범위 미리 설정 오류 값 오류 조건에서 출력 행동 (리셋, 유지,미리 설정) 알람 잠금 잠금 알람 재설정
SLC 데이터 형식 PID를 위한 확장된 공학 단위 비율 수 1746-NO4 형식 사용자 정의된 규모
뒷면 전력 소비 5.6W
배그 플레인 전류 소비 120 mA 5V dc 160 mA 24V dc (J4 점퍼가 RACK로 설정) 0 mA 24V dc (J4 점퍼가 EXT로 설정)
호환된 체시 0 슬롯을 제외한 모든 1746 체시 슬롯
출력 코딩 -32,768 ~ +32767
출력 전압: -10~+10VDC; -10.25~+10.25VDC; 0~10VDC; 0~5VDC 및 1~5VDC

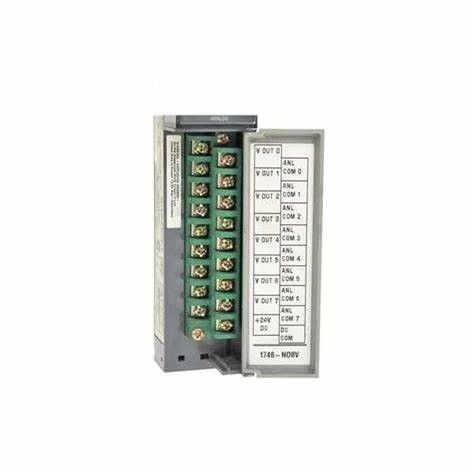

출력 배선 단면
브랜드 앨런-브래들리
부품 번호/카탈로그 번호 1746-NO8V
SLC 500 시리즈
모듈 타입 아날로그 출력 모듈
16비트 해상도 320μV/count
출력 8
백플레인 전류 (5 볼트) 120 밀리 앰프
백플레인 전류 (24 볼트) 160 밀리 앰프
업데이트 시간 540 마이크로초/8 채널
단계 반응 1 밀리 초
단계 반응 60 밀리초, 2.5 밀리초
UPC 10781180054560
UPC 10781180054577
