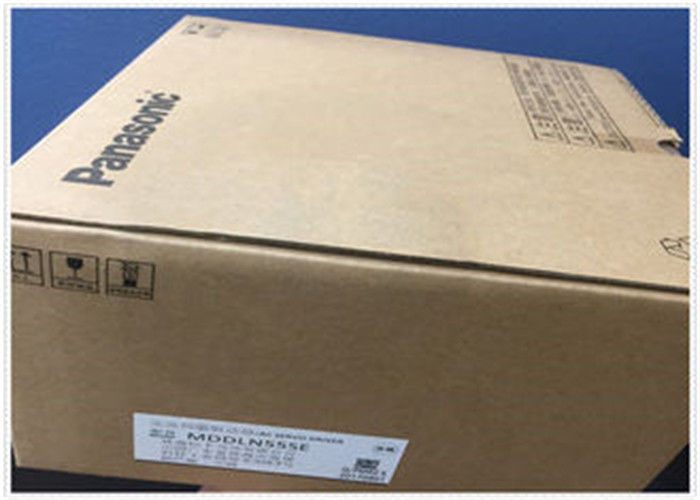

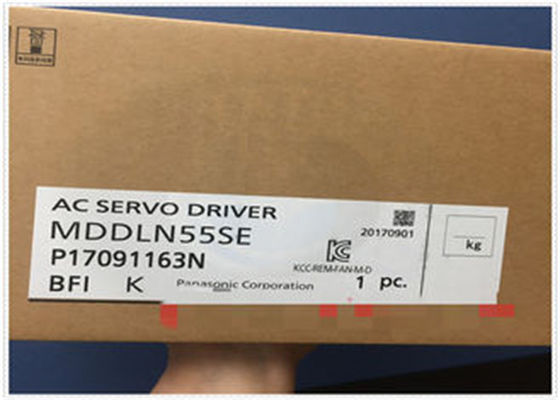

MDDLN55SE 산업용 서보 드라이브 파나소닉 3단계 200V A6SE 시리즈

사양 세부 사항

사양

• 입력 전력: 주 회로 단일/3단계 200~240V +10%~15% 50/60 Hz
• 입력 전력: 제어 회로 단일 단계 200 ~ 240V +10% -15% 50/60 Hz
• 엔코더 피드백 23비트 (8388608 해상도) 절대 엔코더, 7선 직렬
• 엔코더 피드백에 대해 * 이 시스템은 추가 시스템으로만 사용할 수 있으므로 절대 엔코더를 위해 배터리를 연결하지 마십시오. 파라미터 Pr. 0.15는 "1" (공장 설정) 로 설정해야합니다.
• 평행 I/O 커넥터:
• 제어 신호 입력 일반용 10개의 입력
• 범용 입력의 기능은 매개 변수들에 의해 선택됩니다.
• 평행 I/O 커넥터:
• 제어 신호 출력 일반 목적 6 출력
• 범용 출력 기능은 매개 변수에 의해 선택됩니다.
• 평행 I/O 커넥터:
• 아날로그 신호 출력 2 출력 (아날로그 모니터: 2 출력)
• 평행 I/O 커넥터:
• 펄스 신호 입력 2 (사진 결합기 입력, 라인 수신기 입력)
• 평행 I/O 커넥터:
• 펄스 신호 출력 4 출력 (라인 드라이버: 3 출력, 열린 수집기: 1 출력)
• 통신 기능 USB
• 통신 기능: 패러미터 설정 또는 상태 모니터링을 위해 컴퓨터에 연결하는 USB USB 인터페이스.
• 재생 내장 재생 저항 (외부 저항도 활성화)
• 제어 모드 다음 3가지 모드 중 전환이 가능합니다.
• (1) 위치 제어, (2) 내부 속도 명령, (3) 위치 / 내부 속도 명령
