| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | TB840A + TU807 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Contact us |
| 포장 세부 사항: | 새로운 원상자 |
| 배달 시간: | 3-5days |
| 지불 조건: | 전신환 |
| 공급 능력: | 50 |
| 모델: | TB840A + TU807 | 24 Ｖ 소모 typ.: | 120 마 |
|---|---|---|---|
| 제품 이름: | I/O 모듈 | 규약: | ABB의 모듈뷔스 |
| TERMIANTION 모듈: | TU807 | 주인 또는 종속부: | 종속부 |

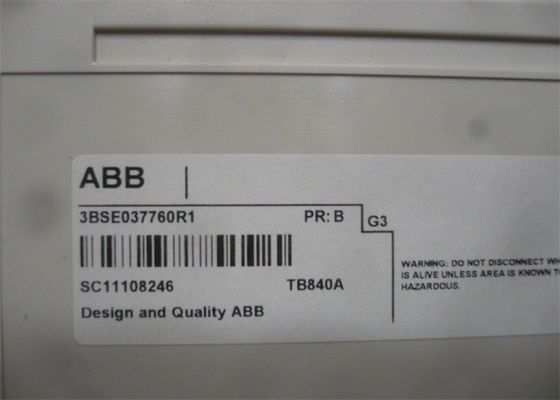

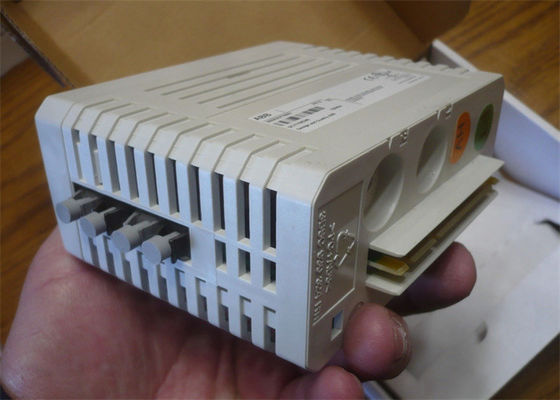

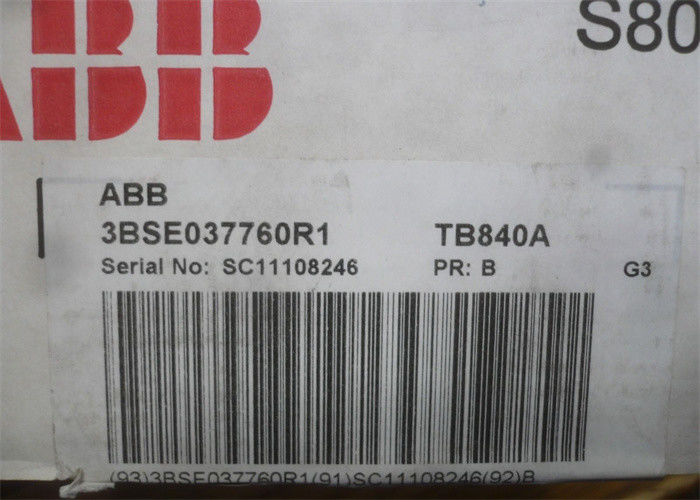

ABB S800 I/O TB840A 3BSE037760R1 클러스터 모?? & TU807 3BSE039025R1 종료 기반
TB840A의 설명
S800 I/O는 산업 표준 필드 버스를 통해 기본 컨트롤러와 PLC와 통신하는 포괄적이고 분산되고 모듈화된 프로세스 I/O 시스템이다.TB840 모듈버스 모?? 은 광섬유 인터페이스로. TB840A는 각 모듈이 다른 광학 ModuleBus 라인에 연결되어 있지만 동일한 전기 ModuleBus에 연결되는冗余 구성에서 사용됩니다.
모듈버스 모?? 은 전기 및 광적 모듈버스 인터페이스를 가지고 있으며 이는 논리적으로 동일한 버스입니다.최대 12개의 I/O 모듈이 전기 ModuleBus에 연결될 수 있고 최대 7개의 클러스터가 광섬유 ModuleBus에 연결될 수 있습니다.광섬유 인터페이스는 I/O 클러스터의 로컬 배포를 위해 고안되었으며 I/O 스테이션에 12개 이상의 I/O 모듈이 필요한 경우입니다.
TU807의 설명
TU807는 오프틱 모듈버스 모?? TB840/TB840A의 단일 구성을 위한 모듈 종료 단위 (MTU) 이다. MTU는 전원 공급에 대한 연결이 있는 수동 단위이다.단일 전기 모듈버스, 한 TB840/TB840A 및 클러스터 주소 (1 ~ 7) 설정용 회전 스위치
일반 정보
TU840A
| 조약 | ABB의 모듈버스 |
| 제1항 | 3BSE037760R1 |
| 주인 또는 노예 | 노예 |
| 라인 리던스 | 네 |
| 모듈 과잉 | 네 |
| 뜨거운 교환 | 네 |
| HI 컨트롤러와 함께 사용 | 네 |
TU807
| 조약 | ABB의 모듈버스 |
| 제1항 | 3BSE039025R1 |
| 주인 또는 노예 | 적용되지 않습니다 |
| 뜨거운 교환 | 아니 |
| HI 컨트롤러와 함께 사용 | 아니 |
| 전력 입력 | 24V 전류 (19.2~30V) |
| 장착 | 수직 또는 수평 |
상세한 자료
TB840A:24V 소모량 120mA
TU807:
| 커넥터 | 터미널 블록 |
| 24V 소비 타입 | 제1호 |
| 모듈버스 전류 분포 | 최대 5V 1.5A 24V 1.5A |
| 기계식 키 | 36가지 다른 조합 |
| 용납 가능한 와이어 크기 | 고체: 0.2 ~ 2.5 mm2 스트랜드: 0.2 ~ 2.5 mm2, 24 ~ 12 AWG 권장 토크: 0.5 Nm |
| 가명 절단 전압 | 50V |
| 변증법 테스트 전압 | 500V AC |
통신
| 모델 번호 | 조약 | 주인 또는 노예 |
| CI801 | PROFIBUS DP-V1 | 노예 |
| CI840A | PROFIBUS DP-V1 | 노예 |
| CI853 | COMLI 및 MODBUS RTU | 주인 / 노예 |
| CI854B | PROFIBUS DP-V1 | 주인님 |
| CI855 | ABB의 마스터버스 300 | 주인님 |
| CI856 | ABB의 S100 I/O | 주인님 |
| CI857 | ABB의 INSUM | 주인님 |
| CI858 | ABB의 드라이브버스 | 주인님 |
| CI860 | 재단 필드버스 HSE | 주인 / 노예 |
| CI865 | ABB의 Satt I/O | 주인님 |
| CI867 | MODBUS TCP | 주인 / 노예 |
| CI868 | IEC 61850 | 주인 / 노예 |
| CI869 | ABB의 아드밴트 필드버스 100 | 노예 |
| CI871 | PROFINET IO | 주인님 |
| CI873 | 이더넷 IP / 디바이스넷 | 주인님 |
| TB820V2 | ABB의 모듈버스 | 노예 |
| TB825 (다중 모드) | ABB의 모듈버스 | 노예 |
| TB826 (일체 모드) | ABB의 모듈버스 | 노예 |
| TB840A | ABB의 모듈버스 | 노예 |
| TB842 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU807 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU840 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU841 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU846 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU847 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU848 | ABB의 모듈버스 | 적용되지 않습니다 |
| TU849 | ABB의 모듈버스 | 적용되지 않습니다 |
환경 및 인증
| 온도, 작동 | 0 ~ +55 °C |
| 온도, 보관 | -25 ~ +70 °C |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 부식 보호 | ISA-S7104: G3 |
| 상대 습도 | 5~95% 가 condense 되지 않음 |
| 보호급 | EN60529, IEC 529에 따른 IP20 |
| CE 표시 | 네 |
| 전기 안전 | IEC 61131-2, UL 508 |
| 위험 장소 | C1 Div 2 cULus, C1 구역 2 cULus, ATEX 구역 2 |
| 해양용품 인증서 | ABS, BV, DNV-GL, LR, RS, CCS |
| RoHS 준수 | EN 50581:2012 |
| WEEE 준수 | 제1항의 규정 |
특징 및 이점
TB840A:
TU807:
크기
TB840A:
| 높이 | 119mm (4.69 in.) |
| 너비 | 54mm (2.13 in.) |
| 깊이 | 96mm (3.78인치) |
| 무게 (기반을 포함) | 0.2kg (0.44파운드) |
TU807:
| 높이 | 186.5 mm (7.34 ̊) 로치 포함 |
| 너비 | 59mm (1.57 ̊) |
| 깊이 | 47mm (1.85 ̊) |
| 무게 (기반을 포함) | 00.45kg (0.99파운드) |
