GE의 DS3800HIOB 인쇄 회로 보드. 스피드트론ିକ୍ 마크 IV 시리즈의 DS3800HIOB

GE의 DS3800HIOB 인쇄 회로 보드. 스피드트론ିକ୍ 마크 IV 시리즈의 DS3800HIOB

제품 설명

DS3800HIOB는 GE의 인쇄 회로 보드이다. DS3800HIOB는 Speedtronic Mark IV 시리즈의 일부로 입력/출력 카드로 설계되었다.

DS3800HIOB는 다음과 같은 사양을 가지고 있습니다.

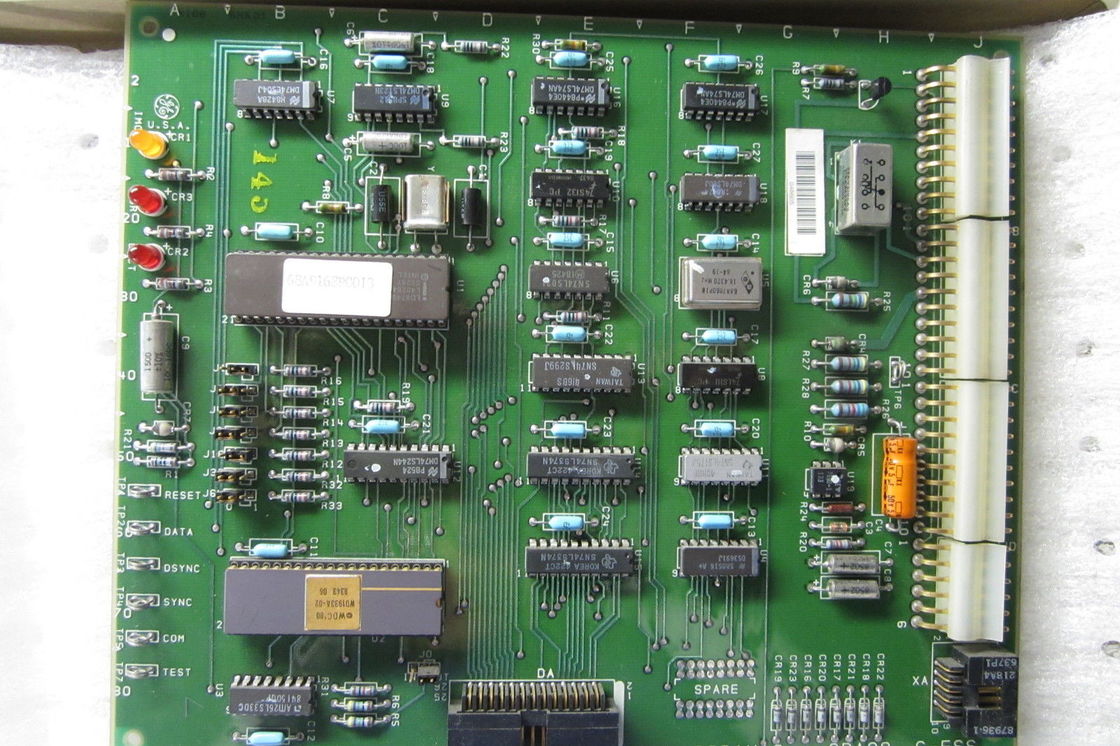

왼쪽 상단에는 3개의 LED가 있습니다. 첫번째는 황색이고, "Imok"이라고 표기되어 있고, 나머지 두 개는 빨간색이고, "ADR"와 "LACT"라고 표기되어 있습니다.

상단 가장자리에 A에서 J까지 표시됩니다.

왼쪽 가장자리에 10에서 80까지 10의 증가로 표시됩니다

인텔 LD8748 Eprom가 U1에 있습니다.

총 8개의 점퍼 스위치가 있습니다. 이 중 7개의 점퍼 스위치는 서로 수직선에 위치하고 0 또는 1에 앉을 수 있습니다. 다른 점퍼는 두 번째 통합 회로 아래에 위치합니다.그리고 "내" 또는 "아웃"에 앉아. "

7개의 테스트 포인트가 있습니다. 이 중 6개의 테스트 포인트는 보드의 왼쪽 가장자리에 위치하고 있으며 상단부터 아래로 리셋, 데이터, Dsync, Sync, Com, and Test로 표시되어 있습니다.일곱 번째 TP는 보드의 다른쪽에 위치하고 있습니다.이 TP는 "TP6", "테스트" TP는 "TP7"로 표시되어 있습니다.

U12에 위치한 SN74LS244N Dip 통합 회로

여러 개의 통합 회로로 구성되어 있고, 그 중 일부는 정해져 있습니다.

U5에 위치한 회로는 18.4320mHz로 설정된 오시일레이션 칩입니다.

여러 콘덴서, 50v 5μf 콘덴서를 포함하여 보드의 오른쪽 중간에 있습니다.

다양한 값의 많은 세라믹으로 덮인 금속 필름 저항으로 설계되었습니다.

판의 밑 가장자리 근처에 위치하고 있는 8개의 PTH 세트를 가진 두 줄이 있습니다.

보드의 아래쪽 가장자리에 있는 다 핀 남성 연결 장치가 있습니다. 87936-2 218A4637P3로 표시되어 있습니다.

보드의 상층은 각 구석에 칸막이가 있고, 하층은 네 구석 모두에 구멍이 뚫린다.

하나의 트랜지스터가 있습니다.

단 하나의 스위치가 있습니다

오른쪽 가장자리에 JB/JC/JD가 표시되어 있습니다. 이것은 90도 PCB 커넥터 (남자) 에 해당합니다.
