DS3815PLNC 인쇄 회로 보드 마크 IV 가스 및 증기 터빈 관리 시스템 GE

DS3815PLNC 인쇄 회로 보드 마크 IV 가스 및 증기 터빈 관리 시스템 GE

제품 설명

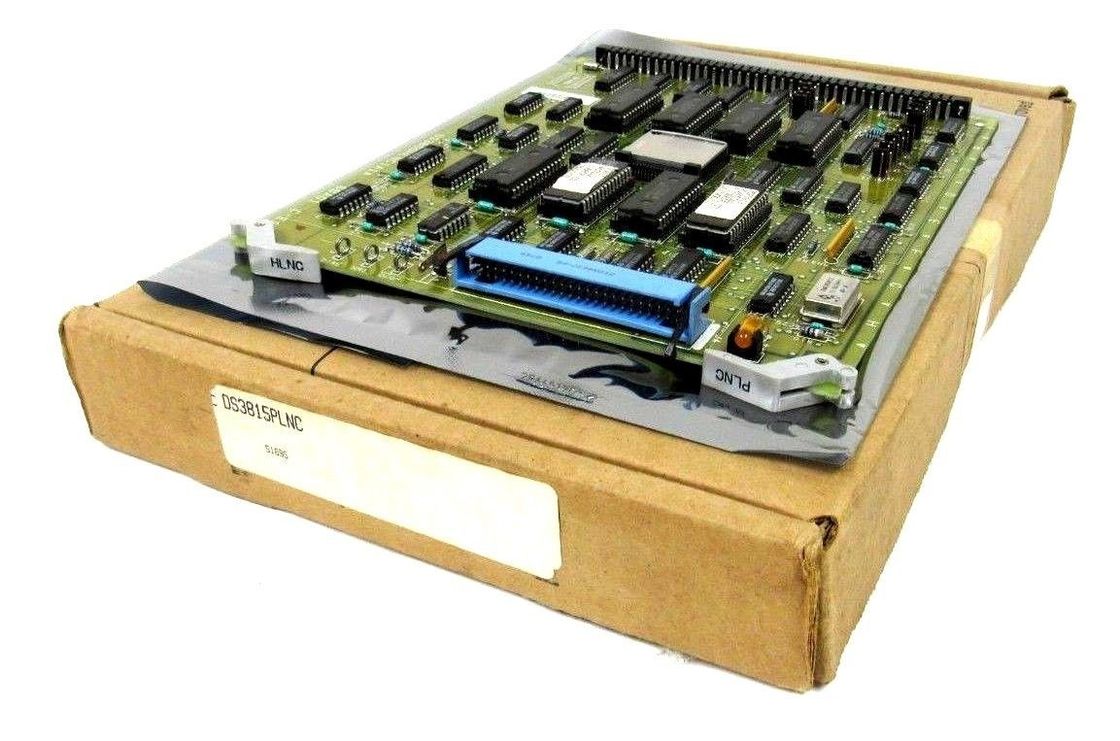

DS3815PLNC는 GE의 Mark IV 가스 및 증기 터빈 관리 시스템에 제조된 PCB입니다.이 시스템은 터빈 시스템 내의 중요한 제어 장치와 매개 변수를 지속적으로 모니터링하는 동일한 마이크로 컴퓨터 세 세트를 기반으로 합니다.. 중요한 출력 (예를 들어, 트립 명령) 이 두 개 이상의 마이크로 컴퓨터가 상태를 표시 할 때만 발급됩니다.MKIV 시스템은 신뢰성을 높이고 터빈 정전율을 최소화했습니다.이전 스피드트론 시스템과 비교하면

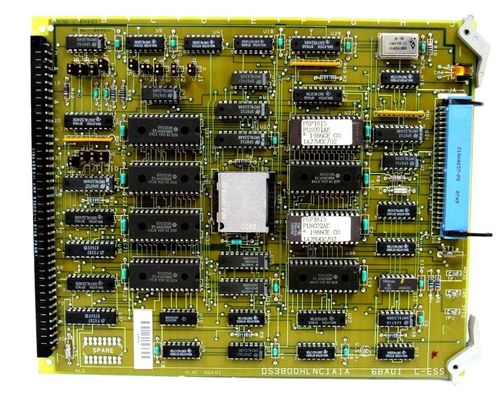

DS3815PLNC는 3개의 (TP) 테스트 포인트, 1개의 ST 포인트, 그리고 1개의 예비 PTH 세트로 구성되어 있다.보드는 모든 코너에 구멍을 뚫고 나일론 추출 클립이 두 가지에 추가됩니다.

DS3815PLNC는 다른 PCB와 두 개의 짝짓기 커넥터를 통해 통신할 수 있다. 이들은 218A4553-1 Amp 533002-1 및 218A4637-P5 8749로 표시된다. 두 커넥터는 짧은 보드 가장자리에 배치된다.

DS3815PLNC는 3개의 저항 네트워크와 13개의 점퍼 스위치를 가지고 있다. 이 점퍼들 중 일부는 다중 위치이다.보드의 대부분의 저항은 세라믹으로 덮인 금속 필름으로 만들어집니다..

DS3815PLNC에는 42개의 회로가 있습니다. 여기에는 3개의 3인트 NAND 게이트,8비트 고속 CMOS 정적 RAM 칩, 직접 TTL 호환성 (입출력),) 3M 5400 Textool 배열로 PGA에서 LCC 변환기, 오크탈 버퍼 / 라인 드라이버 / 라인 리시버와 3 상태 출력, 재 트리거 가능한 모노 스테이블 멀티 비브레이터 역할을합니다.이 게시판에 대한 기술 지원, 마누얼과 데이터 시트와 같은 최종 사용자에 대한 모든 출판물을 포함하여 원래 제너럴 일렉트릭에서 제공되었습니다.
