| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | DP840 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Contact us |
| 포장 세부 사항: | 새로운 원상자 |
| 배달 시간: | 3-5days |
| 지불 조건: | T/T |
| 공급 능력: | 50 |
| 모델: | DP840 | 기술: | S800 |
|---|---|---|---|
| 제품 이름: | 출력 모듈 | 신호 조건: | 24 Ｖ d.c. (19.2 - 32 Ｖ d.c.) |
| 물품 번호: | 3BSE028926R1 | 채널 수: | 8채널 |

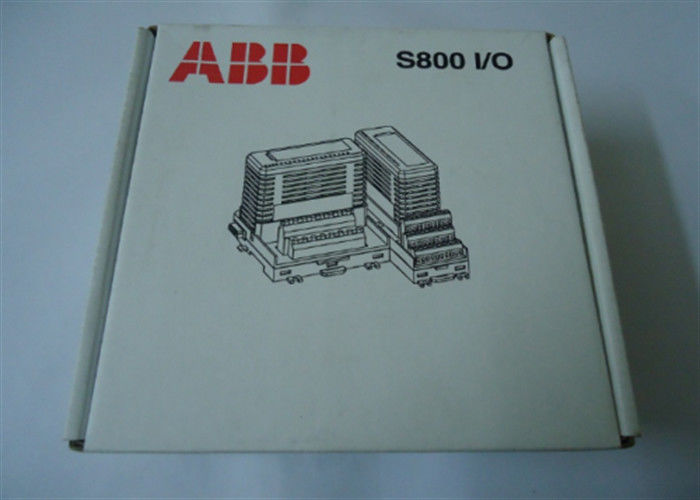

ABB S800 I/O 모듈 3BSE028926R1 디지털 출력 모듈 DP840 NEW IN BOX 24V

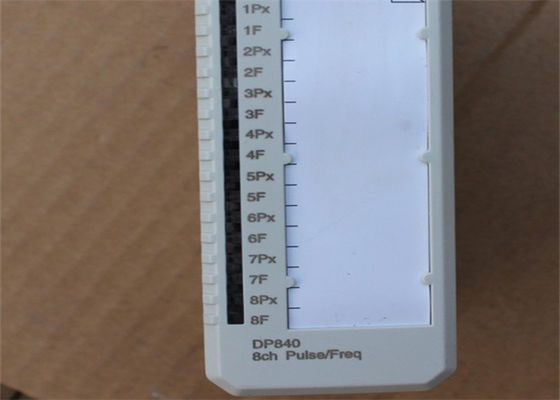

DP840의 설명
DP840 모듈은 8개의 동일한 독립 채널로 구성되어 있다. 각 채널은 최대 20kHz의 펄스 카운트 또는 주파수 (속도) 측정에 사용될 수 있다. 입력은 DI 신호로도 읽을 수 있다.각 채널은 구성 가능한 입력 필터가 있습니다.. 모듈은 순환적으로 자기 진단 수행. 고급 진단, 단일 또는 과잉 응용 프로그램. NAMUR, 12 V 및 24 V를 위한 인터페이스. 입력 디지털 입력 신호로 읽을 수 있습니다.
모듈 종료 단위 TU810V1, TU812V1, TU814V1, TU830V1, TU833과 함께 DP840을 사용하십시오.
일반 정보
| 종류 | 펄스 카운터 |
| 신호 사양 | 24V DC (19.2 - 32V DC) |
| 제1항 | 3BSE028926R1 |
| 채널 수 | 8 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 네 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
상세한 자료
| 격리 | 그룹별로 땅으로부터 분리된 |
| 오류 | 최대 상대 오류 (4): PRIT = 10 ms: 300 ppm PRIT = 20 ms: 150 ppm PRIT = 50 ms: 60 ppm PRIT = 100 ms: 30 ppm 결정 오시레이터 최대 오류: 120 ppm + 5 ppm / 년 최대 절대 오류 = rel.오류 + 오시레이터 오류 (PRIT = 10 ms), 16세 이하): 500ppm (= 0.05%) |
| 전류 제한 | 현재 제한된 센서 전력으로 구축 |
| 최대 필드 케이블 길이가 | 200미터 (218야드) |
| 가명 절단 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 4W |
| 전류 소비 +5V 모듈버스 | 115mA |
| 전류 소비 +24V 외부 | NAMUR = 56 + 0.5 x 외부 부하 [mA] 12 V = 89 + 0.7 x 외부 부하 [mA] 24 V = 97 + 외부 부하 [mA] |
진단
| 앞 LED | F (ault), R (un), W (learning), P (rimary), 채널 1-8 P (ulse) 및 F (ault) |
| 감독 | 프로세스 전압 루프 감독 |
| 감독 상태 표시 | 모듈 오류, 모듈 경고, 채널 오류 |
I/O 모듈
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | 도 801 | 도 802 | 도810 | 도814 |
| 도815 | DO818 | 도820 | 도821 | 도828 |
| 도840 | 도880 | 도890 | DP820 | DP840 |
특징 및 이점
호환성
| MTU와 사용 | TU810, TU812, TU814, TU818, TU830, TU833, TU842, TU843, TU844, TU845, TU852, TU854 |
| 키 코드 | CF |
크기
| 높이 | 119 mm (4.7 ̊) |
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 무게 | 00.15kg (0.33파운드) |
