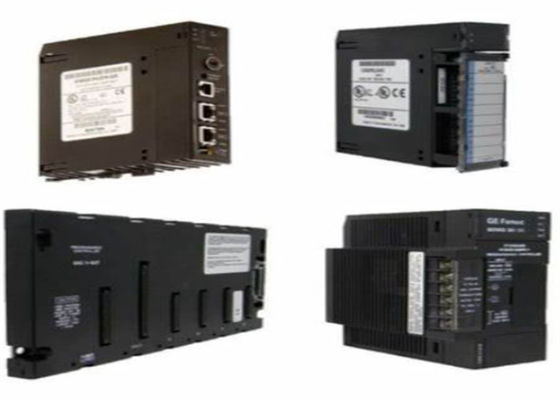

GE FANUC IC693CPU331 시리즈 90-30 프로그래밍 가능한 논리 제어기 (PLC)

GE FANUCIC693CPU33190-30 시리즈 프로그래밍 가능한 논리 제어기

IC693CPU331에 대한 기술 사양

브랜드 GE Fanuc
시리즈 90-30 시리즈
제조사 GE Fanuc
부분 번호 IC693CPU331
제품 설명 모듈형 CPU
제품 유형 CPU 모듈
사용자 메모리 16Kbytes
프로세서 80188 타입
호환성 GE Fanuc 90-30 PLC
시속 10 메가헤르츠
전형적인 스캔 속도는 1K의 부올 논리에 0.4ms
마이크로프로세서 80188
프로세서 속도 10MHz
일련 포트 1
확장 가능

디스크리트 입력 512
확장 기판 네 (4) 확장 기판 네 (4) 원격 I/O 기판
디스크리트 출력 512
디스크리트 입력 포인트 - %I 512
작동 온도 32~140도 파렌하이트
디스크리트 출력 포인트 - %Q 512
아날로그 입력 - %AI 128 단어
아날로그 출력 - %AQ
내장형 연쇄 포트 1 (PLC 전원 공급 장치에 커넥터를 사용합니다). SNP 슬레이브 및 SNP-X 슬레이브 프로토콜을 지원합니다.
타이머 / 카운터 680
끊기
교대 레지스터 네
전류 부하: 350mA
버스 전압: +5VDC



IC693CPU331에 대해

IC693CPU331는 GE Fanuc Automation의 90-30 PLC 시리즈의 일부인 모듈형 CPU입니다. 이 CPU는

80188 프로세서로 처리 속도는 10 메가헤르츠이며, 0.4 밀리 초 안에 1K의 부올 논리를 스캔할 수 있다.

이 CPU는 16Kbyte의 사용자 메모리를 가지고 있으며, 512개의 디스크리트 입력 비트; 512개의 디스크리트 출력 비트; 128개의 단어를 수용할 수 있도록 크기가 크다.

아날로그 입력 및 64 단어 아날로그 출력. 또한 이 CPU는

1280 비트 디스크리트 글로벌 메모리; 1024 비트 내부 코일; 256 비트 임시 코일; 128 비트 시스템 상태 참조;

2048 단어 레지스터 메모리 및 16 단어 시스템 레지스터. 추가로 타이머 / 카운터 680 단위 있습니다.

CPU에 사용할 수 있고 Shift 레지스터 명령어를 지원합니다.

임베디드 CPU와 비교하면 IC693CPU331 모듈형 CPU는 오버라이드 기능을 지원하며 배터리 지원으로 제공됩니다.

clock. 이 CPU에 사용할 수 있는 기본 메모리 유형은 무작위 액세스 메모리 (RAM) 유형이며

선택적인 EPROM 또는 EEPROM

IC693CPU331는 5 슬롯 또는 10 슬롯의 모든 CPU 베이스 플레이트에 설치될 수 있습니다.

전용 CPU 슬롯이 슬롯 1입니다. 이 모듈은 350 mA @ 5VDC 버스 전압의 배후 플레인에서 전류를 끌어냅니다.

이 모듈형 CPU는 I/O의 더 큰 양을 지원하기 때문에 최대 4 (4) 확장 사용으로 I/O 확장을 지원합니다.

원격 I/O 기판의 기판

GE Fanuc IC693CPU331 모듈은 GE 시리즈 90-30 PLC 시스템을 위한 10 메가헤르츠 CPU 모듈이다.

모듈은 80188 시리즈 마이크로프로세서를 사용합니다. 모듈의 작동 온도는 32에서 140도입니다.

IC693CPU331 모듈은 5 슬롯 베이스플릿의 단일 슬롯을 차지하고 백플레인에서 350 밀리 앰프의 전류를 끌어

5 볼트 DC 입력 전압에서 모듈의 전형적인 스캔 속도는 1K의 부올 논리에 0.4 밀리 초입니다. 16 단어 있습니다.

시스템 레지스터에 할당됩니다. 이 레지스터는 참조 테이블만 볼 수 있고 사용자 로직 프로그램에서 참조할 수 없습니다.

IC693CPU331 모듈에서 지원되는 타이머와 카운터의 총 수는 680.

데이터 저장용 모듈은 RAM 및 선택 가능한 EPROM 또는 EEPROM입니다.

최대 사용자 프로그램 메모리는 16 킬로바이트입니다. 분별 입력 포인트의 수는 512. 분별 출력

점은 512. 디스크리트 글로벌 메모리는 1280 비트입니다. 아날로그 입력 및 아날로그 출력용 메모리는 128입니다.

단어와 64 단어, 각각 IC693CPU331 모듈에 하나의 내장형 일련 포트가 사용 가능하며 이 포트는

전원 공급 PLC 커넥터를 통해. 일련 포트가 지원하는 프로토콜에는 SNP 슬레이브와 SNPX 슬레이브가 포함됩니다.

프로토콜. SNP 마스터 SNP-X 마스터, CCM 및 RTU 슬레이브 지원에 별도의 CMM 모듈이 필요합니다. 별도의 PCM

모듈은 RTU 마스터 지원에 필요합니다. AD693CMM301 모듈은 IC693CPU331에 대한 2 개의 추가 일련 포트를 제공합니다.

SLP (국가 논리 프로세서) 는 또한 IC693CPU331 모듈과 호환되며

멀티태스킹 제어
