| 원래 장소: | 스웨덴 |
| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | AI825 3BSE036456R1 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |

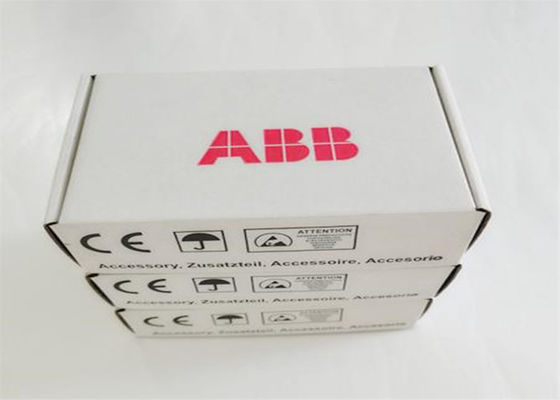

| 포장 세부 사항: | 원상자에서 새롭습니다 |
| 배달 시간: | 3~5일 |
| 지불 조건: | T/T |
| 공급 능력: | 100 |
| 모델: | AI825 3BSE036456R1 | 브랜드: | ABB |
|---|---|---|---|
| 생산국: | 스웨덴 | 순생산물 중량: | 0.3 킬로그램 |
| 제품 종류: | i-o_module | 종류: | 아날로그 입력 |
| 시그널 타입: | 양극 차이 |

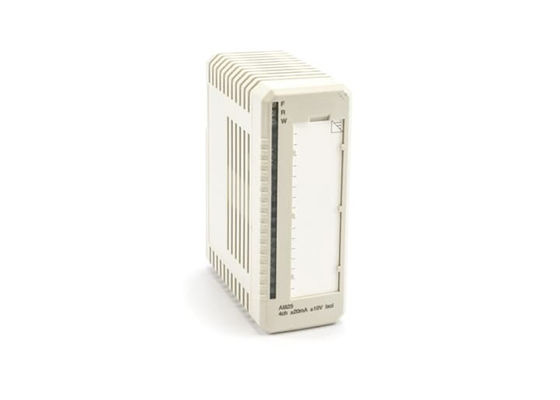

ABB AI825 3BSE036456R1아날로그 입력 모듈
- 네
AI825 아날로그 입력 모듈은 4개의 개별적으로 갈바닉 분리된 양극적 전류/전압 입력을 가지고 있다. 각 채널은 전압 또는 전류 입력이 될 수 있다.
모듈은 최대 6.3V까지의 직류 입력을 가지고 있으며, 최대 +30V DC까지의 초압 보호 입력을 가지고 있습니다.
입력 단계에 전력은 모듈 버스의 24V에서 변환됩니다.
특징 및 이점
| 제1항 |
3BSE036456R1
|
| 종류 | 아날로그 입력 |
| 신호 사양 | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| 채널 수 | 4 |
| 신호 종류 | 양극분차 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
상세한 자료
| 결의 | 14비트 플러스 표시 |
| 입력 임페던스 |
10MΩ (출력 전압)
50Ω (출력 전류)
|
| 격리 |
개별적으로 격리된, 채널에서 채널 및 회로공동
|
| 범위를 넘거나 그 아래 | ± 15% |
| 오류 | 최대 0.1% |
| 온도 변동 |
최대 47ppm/°C (0..10V), 최대 34ppm/°C (±10V), 최대 78ppm/°C
(0..20mA), 최대 57ppm/°C (±20mA)
|
| 입력 필터 (올림 시간 0-90%) |
115ms (전압 입력),130ms (전류 입력)
|
|
업데이트 사이클 시간
|
< 10ms
|
| 최대 필드 케이블 길이가 |
600미터 (656야드)
|
| 다이렉트릭 테스트 전압 |
1900V DC-ch, 3250V DC-ch 지상/시스템
|
| 전력 소모 |
2.5W, 최대 3.2W
|
| 전류 소비 +5V 모듈버스 |
70mA, 최대 100mA
|
| 전류 소비 +24V 모듈버스 |
90mA, 최대 110mA
|
| 전류 소비 +24V 외부 | 0 |
진단
| 앞 LED | F (ault), R (un), W (earning) |
| 감독 | 내부 전원 공급 |
| 감독 상태 표시 | 모듈 오류, 모듈 경고, 채널 오류 |
환경 및 인증
| CE 표시 | 그래요 |
| 전기 안전 | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| 위험 한 장소 |
-
|
| 해양 인증 |
-
|
| 온도, 작동 | 0 ~ +55 °C (+32 ~ +131 °F), 승인은 +5 ~ +55 °C를 위해 발급됩니다. |
| 온도, 보관 | -40 °C ~ +70 °C (-40 °F ~ +158 °F) |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 부식 보호 | ISA-S7104: G3 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 최대 주변 온도 | 55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착을 위해 |
| 보호급 | IEC 60529에 따른 IP20 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| RoHS 준수 | 제1항 제1호 |
| WEEE 준수 | 제1항의 규정 |
호환성
| MTU와 사용 |
TU811, TU813, TU831
|
| 키 코드 | 대법관 |
크기
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 높이 | 119 mm (4.7 ̊) |
| 무게 |
0.30kg (0.66파운드)
|
