| 원래 장소: | 미국(US) |
| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | AI835A 3BSE051306R1 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 원상자에서 새롭습니다 |
| 배달 시간: | 3~5일 |
| 지불 조건: | T/T |
| 공급 능력: | 100 |
| 모델: | AI835A 3BSE051306R1 | 브랜드: | ABB |
|---|---|---|---|
| 생산국: | 미국(US) | 순생산물 중량: | 0.22 킬로그램 |
| 시그널 타입: | S800 모듈 및 터미네이션 장치, 3BSE020924의 표를 참조하십시오. | 채널 수: | 8 |
| 기술: | S800 |

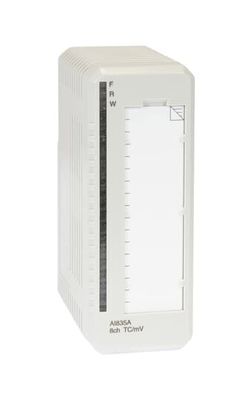

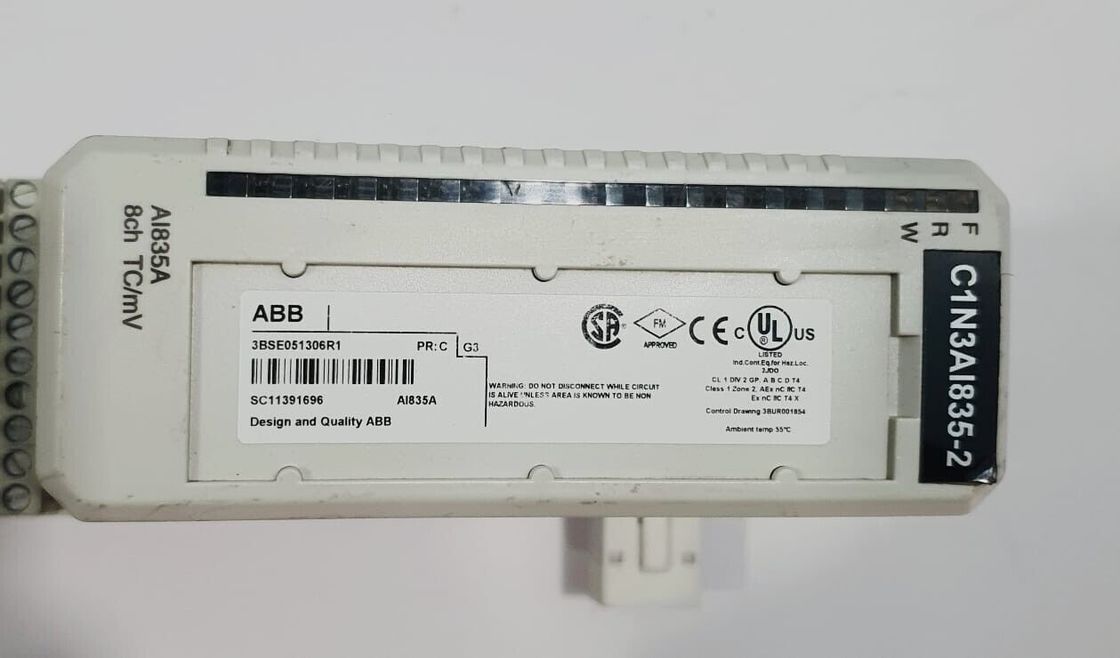

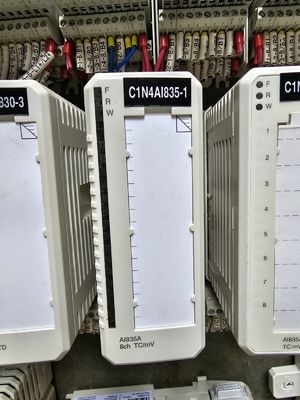

ABB AI835A 3BSE051306R1 열쌍/mV 입력 모듈
AI835/AI835A는 열쌍/mV 측정에 필요한 8개의 차원 입력 채널을 제공한다. 채널별로 구성 가능한 측정 범위는: -30mV에서 +75mV 선형 또는 TC 타입 B, C, E, J, K, N, R,S 및 T, AI835A에 D, L, U도 있습니다.
채널들 중 하나 (채널 8) 는 냉동 정크션 (환경) 온도 측정을 위해 구성될 수 있으며, 따라서 CH 1에 대한 CJ-채널로 사용될 수 있다.7접합 온도는 MTU의 나사 단말기에서 또는 장치에서 멀리 떨어진 연결 장치에서 현지에서 측정 될 수 있습니다.
대체로, 모듈에 대한 고정 연결 온도는 사용자에 의해 설정 될 수 있습니다 (패라미터로) 또는 AI835A 또한 응용 프로그램에서. 채널 8는 1 장과 같은 방식으로 사용될 수 있습니다.7 CJ 온도 측정이 필요하지 않은 경우.
일반 정보
| 제1항 | 3BSE051306R1 |
| 종류 | 아날로그 입력 |
| 신호 사양 | -30..75mV 선형; TC 유형 B, C, D, E, J, K, L, N, R, S, T 및 U |
| 채널 수 | 8 |
| 신호 종류 | S800 모듈 및 종료 단위, 3BSE020924의 표 참조 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
상세한 자료
| 결의 | 15비트 |
| 입력 임페던스 | > 1 MΩ |
| 격리 | 그룹별로 땅으로부터 분리된 |
| 오류 | 최대 0.1% |
| 온도 변동 | 일반적으로 5ppm/°C, 최대 7ppm/°C |
| 업데이트 사이클 시간 | 280 + 80 * (활동 채널 수) ms 50 Hz; 250 + 70 * (활동 채널 수) ms 60 Hz |
| 최대 필드 케이블 길이가 | 600미터 (656야드) |
| CMRR, 50Hz, 60Hz | 120 dB |
| NMRR, 50Hz, 60Hz | > 60 dB |
| 가명 절단 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 1.6W |
| 전류 소비 +5V 모듈버스 | 75mA |
| 전류 소비 +24V 모듈버스 | 50mA |
| 전류 소비 +24V 외부 | 0 |
진단
| 앞 LED | F (ault), R (un), W (earning) |
| 감독 | 모듈 오류: 참조 채널, 전원 공급 부족 채널 오류: 오픈 서킷 CJ 채널 (8장): < -40 °C (-40 °F) 및 > 100 °C (212 °F) |
| 감독 상태 표시 | 모듈 오류, 모듈 경고, 채널 오류 (8) |
환경 및 인증
| CE 표시 | 그래요 |
| 전기 안전 | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| 위험 한 장소 | C1 Div 2 cULus, C1 구역 2 cULus, ATEX 구역 2 |
| 해양 인증 | ABS, BV, DNV, LR |
| 온도, 작동 | 0 ~ +55 °C (+32 ~ +131 °F), 승인은 +5 ~ +55 °C를 위해 발급됩니다. |
| 온도, 보관 | -40 °C ~ +70 °C (-40 °F ~ +158 °F) |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 부식 보호 | ISA-S7104: G3 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 최대 주변 온도 | 55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착을 위해 |
| 보호급 | IEC 60529에 따른 IP20 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 및 EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| RoHS 준수 | 제1항 제1호 |
| WEEE 준수 | 제1항의 규정 |
호환성
| MTU와 사용 | TU810, TU812, TU814, TU818, TU830, TU833 |
| 키 코드 | BA |
크기
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 높이 | 119 mm (4.7 ̊) |
| 무게 | 0.22kg (0.49파운드) |
