| 원래 장소: | 싱가폴 (SG) |
| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | AI890 3BSC690071R1 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |

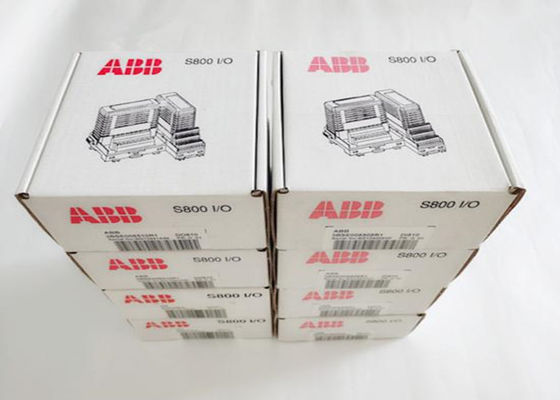

| 포장 세부 사항: | 원상자에서 새롭습니다 |
| 배달 시간: | 3~5일 |
| 지불 조건: | T/T |
| 공급 능력: | 100 |
| 모델: | AI890 3BSC690071R1 | 브랜드: | ABB |
|---|---|---|---|
| 생산국: | 싱가폴 (SG) | 순생산물 중량: | 0.2KG |
| 제품 종류: | i-o_module | 채널형: | AI |
| 입력 횟수 채널: | 8 |

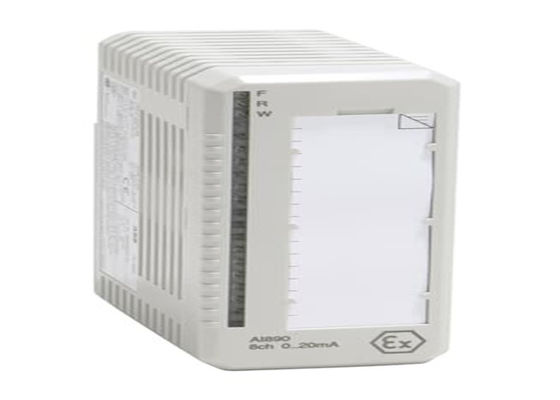

ABB AI890 3BSC690071R1안날로그 입력 장치와 내부 안전 인터페이스
AI890 아날로그 입력 모듈은 8개의 채널을 가지고 있습니다.모듈은 추가 외부 장치의 필요 없이 위험 영역에서 프로세스 장비에 연결을 위해 각 채널에 내재 안전 보호 구성 요소를 포함합니다..
각 채널은 전류 입력 또는 전력일 수 있으며 두 개의 와이어 프로세스 송신기를 모니터링 할 수 있습니다. 전류 입력은 외부로 전원을 공급하는 송신기입니다.입력 전압 하락은 일반적으로 3V입니다., PTC 포함각 채널의 송신기 공급은 20 mA 루프 전류에서 Ex 인증 된 프로세스 송신기에 적어도 15 V를 공급 할 수 있으며 과부하 조건에서 23 mA로 제한됩니다.모든 8개의 채널은 모듈버스와 전원 공급 장치에서 단 하나의 그룹으로 분리되어 있습니다. 입력 단계에 대한 전력은 전원 공급 장치 연결에 있는 24 V에서 변환됩니다.
TU890 및 TU891 컴팩트 MTU는이 모듈과 함께 사용할 수 있으며 추가 단말 없이 프로세스 장치에 두 개의 유선 연결을 가능하게합니다.TU890는 Ex 용품과 TU 891는 Ex 용품이 아닌 용품.
• 8 채널 0 ~ 20 mA 또는 4 ~ 20 mA, 단일 끝 단일 극 입력을위한
• 지상으로부터 격리된 8개의 채널의 1 그룹.
• Ex 인증을 받은 2선 송신기에 대한 전기와 모니터.
• 외부로 공급되는 에너지 저장 장치가 아닌 아날로그 입력 장치.
일반 정보
| 제1항 | 3BSC690071R1 |
| 종류 | 아날로그 입력 |
| 신호 사양 | 0... 20mA |
| 채널 수 | 8 |
| 신호 종류 | 단극 단단 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 그래요 |
| 기계학 | S800 |
상세한 자료
| 결의 | 12비트 |
| 격리 | 그룹별로 지구에서 격리 |
| 범위를 넘거나 그 아래 | 0 / 22mA |
| 오류 | 최대 0.1% |
| 온도 변동 | 일반적으로 50ppm/°C 최대 100ppm/°C |
| 입력 필터 (올림 시간 0-90%) | 75ms |
| 업데이트 사이클 시간 | 5ms |
| 전류 제한 | 현재 제한된 송신기 전력으로 구축 |
| CMRR, 50Hz, 60Hz | > 80 dB |
| NMRR, 50Hz, 60Hz | >20 dB |
| 가명 절단 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 1.5W |
| 전류 소비 +5V 모듈버스 | 보통 70mA, 최대 150mA |
| 전류 소비 +24V 외부 | 보통 220mA, 최대 <300mA |
진단
| 앞 LED | F (ault), R (un), W (earning) |
| 감독 | 내부 프로세스 공급 |
| 감독 상태 표시 | 모듈 오류, 모듈 경고, 채널 오류 |
환경 및 인증
| CE 표시 | 그래요 |
| 전기 안전 | EN 61010-1, EN 61010-2-201 |
| 위험 한 장소 | ATEX/IECEx 2 구역, 0 구역과의 인터페이스, cFMus C1, Div 2/Zone 2 구역, C1, C2, C3 Div 1/Zone 0과의 인터페이스 |
| 해양 인증 | ABS, BV, DNV, LR |
| 온도, 작동 | 0 ~ +55 °C (+32 ~ +131 °F) |
| 온도, 보관 | -40 °C ~ +70 °C (-40 °F ~ +158 °F) |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 부식 보호 | ISA-S7104: G3 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 최대 주변 온도 | 55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착을 위해 |
| 보호급 | IEC 60529에 따른 IP20 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| RoHS 준수 | 제1항 제1호 |
| WEEE 준수 | 제1항의 규정 |
호환성
| MTU와 사용 | TU890, TU891 |
| 키 코드 | AC |
크기
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 높이 | 119 mm (4.7 ̊) |
| 무게 | 0.2kg (0.44파운드) |
