| 원래 장소: | 싱가폴 (SG) |
| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | AI893 3BSC690141R1 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 원상자에서 새롭습니다 |
| 배달 시간: | 3~5일 |
| 지불 조건: | T/T |
| 공급 능력: | 100 |
| 모델: | AI893 3BSC690141R1 | 브랜드: | ABB |
|---|---|---|---|
| 생산국: | 싱가폴 (SG) | 순생산물 중량: | 0.3 킬로그램 |
| 입력 횟수 채널: | 8 | MTU와 함께 사용: | TU890, TU891 |
| 종류: | 아날로그 입력 | 신호 조건: | RTD 또는 TC |

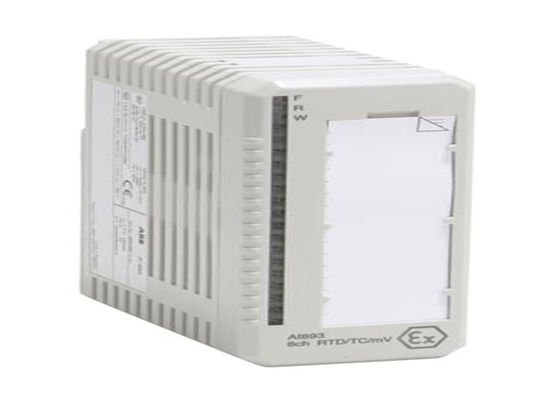

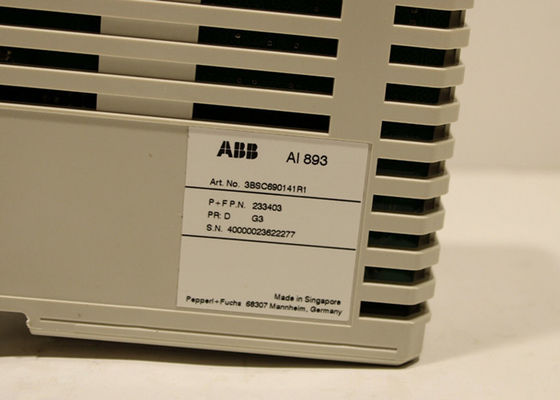

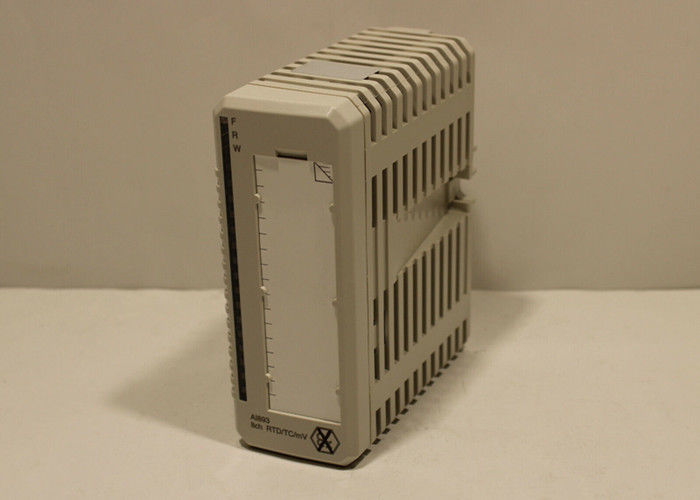

ABB AI893 3BSC690141R1 아날로그 입력 TC/RTD IS 8 CH
AI893 아날로그 입력 모듈은 8개의 채널을 가지고 있습니다.모듈은 추가 외부 장치의 필요 없이 위험 영역에서 프로세스 장비에 연결을 위해 각 채널에 내재 안전 보호 구성 요소를 포함합니다..
모듈은 2개 또는 3개 유선 RTD 센서 또는 TC 센서로 구성될 수 있습니다. TC 모드에서는 채널 8을 콜드 융합 (환경) 온도 측정에 사용할 수 있습니다.따라서 채널 1의 CJ 채널로 사용됩니다....7융합 온도는 MTU의 나사 단말기 또는 장치에서 멀리 떨어진 연결 장치에서 현지에서 측정 될 수 있습니다. 냉동 융합 온도는 3 와이어 Pt 100 센서로 측정됩니다.대안적으로, 모듈에 대한 고정 연결 온도는 사용자에 의해 설정 될 수 있습니다 (패라미터로). CJ 온도 측정이 필요하지 않은 경우 채널 8은 채널 1-7과 같은 방식으로 사용될 수 있습니다.
TU890 및 TU891 컴팩트 MTU는이 모듈과 함께 사용할 수 있으며 추가 단말 없이 프로세스 장치에 세 개의 유선 연결을 가능하게합니다.엑스 애플리케이션에 TU890 및 비 엑스 애플리케이션에 TU891.
• 2 또는 3 와이어 RTD 및 열 쌍을 위한 8 개의 차차 입력 채널.
• 지상으로부터 격리된 8개의 채널의 1 그룹.
• 15 비트 + 표지 해상도
• 인증된 출력물
일반 정보
| 제1항 | 3BSC690141R1 |
| 종류 | 아날로그 입력 |
| 신호 사양 | RTD 또는 TC |
| 채널 수 | 8 |
| 신호 종류 | 단극 단단 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 그래요 |
| 기계학 | S800 |
상세한 자료
| 결의 | 15비트 + 표시 |
| 입력 임페던스 | >10 MΩ |
| 격리 | 그룹별로 땅으로부터 분리된 |
| 오류 | TC/mV: <20 μV; RTD (0-400 Ω): <0.1 Ω; RTD (0-4000 Ω): <1 Ω |
| 온도 변동 | TC/mV: <20μV/10°C; RTD (0-400 Ω): <0.1 Ω/10°C; RTD (0-4000 Ω): <1 Ω/10°C |
| 업데이트 사이클 시간 | (활성 채널 수) x 125 + 125 ms |
| 공통 모드 전압 입력 | +/- 5V |
| CMRR, 50Hz, 60Hz | > 100 dB |
| NMRR, 50Hz, 60Hz | > 80 dB |
| 가명 절단 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 0.5W |
| 전류 소비 +5V 모듈버스 | 90mA, 최대 <125mA |
진단
| 앞 LED | F (ault), R (un), W (earning) |
| 감독 | 공개 회로, RTD용 단회로 |
환경 및 인증
| CE 표시 | 그래요 |
| 전기 안전 | EN 61010-1, EN 61010-2-201 |
| 위험 한 장소 | ATEX/IECEx 2 구역, 0 구역과의 인터페이스, cFMus C1, Div 2/Zone 2 구역, C1, C2, C3 Div 1/Zone 0과의 인터페이스 |
| 해양 인증 | - |
| 온도, 작동 | 0 ~ +55 °C (+32 ~ +131 °F) |
| 온도, 보관 | -40 °C ~ +70 °C (-40 °F ~ +158 °F) |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 부식 보호 | ISA-S7104: G3 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 최대 주변 온도 | 55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착을 위해 |
| 보호급 | IEC 60529에 따른 IP20 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| RoHS 준수 | 제1항 제1호 |
| WEEE 준수 | 제1항의 규정 |
호환성
| MTU와 사용 | TU890, TU891 |
| 키 코드 | BA |
내부 안전 매개 변수
| U0 (CENELEC 미국 그룹) | IIC |
| I0 (CENELEC 미국 그룹) | IIB |
| P0 (CENELEC 미국 그룹) | IIA |
| U0 - C0 (uF) | 1.41 |
| U0 -L0 (mH) | 88 |
| U0 -L/R (uH/O) | 586 |
| I0 - C0 (uF) | 9 |
| I0 -L0 (mH) | 352 |
| I0 -L/R (uH/O) | 2347 |
| P0 - C0 (uF) | 36 |
| P0 -L0 (mH) | 706 |
| P0 -L/R (uH/O) | 4707 |
크기
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 높이 | 119 mm (4.7 ̊) |
| 무게 | 0.16kg (0.35파운드) |
