| 원래 장소: | 스웨덴 |
| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | DO815 3BSE013258R1 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 원상자에서 새롭습니다 |
| 배달 시간: | 3~5일 |
| 지불 조건: | T/T |
| 공급 능력: | 100 |
| 모델: | DO815 3BSE013258R1 | 브랜드: | ABB |
|---|---|---|---|
| 생산국: | 스웨덴 | 순생산물 중량: | 0.3 킬로그램 |
| 제품 종류: | i-o_module | 신호 유형:: | 상측 드라이버, 전류 제한 |
| 종류: | 디지털 출력 |

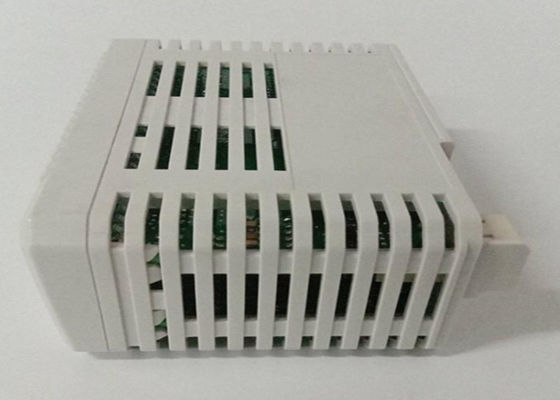

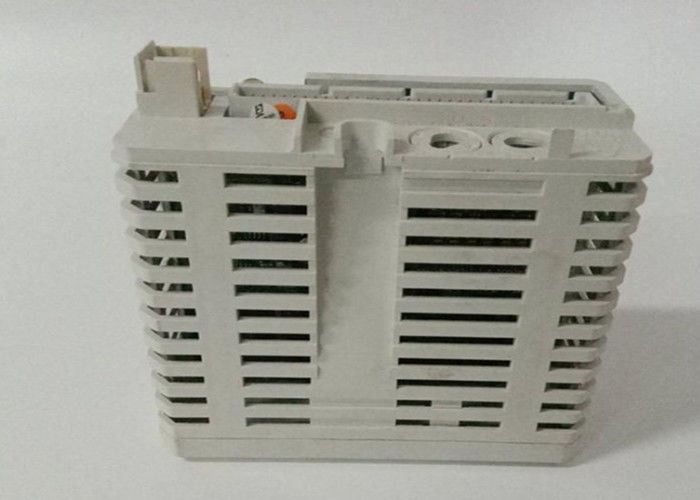

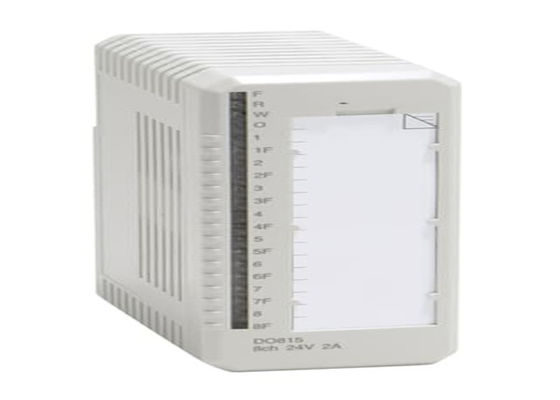

ABB DO815 3BSE013258R1 8 채널 24V 디지털 출력 모듈
DO815는 S800 I/O용 8채널 24V 디지털 출력 모듈이다. 출력 전압 범위는 10~30V이며 최대 연속 출력 전류는 2A @ 24V이다.출력은 단회로로부터 보호됩니다., 과부하 출력은 각각 4개의 출력 채널을 가진 개별적으로 격리된 두 그룹으로 나뉘어 있습니다.각 출력 채널은 단회로 구성되어 있으며 개방된 부하 감지 (활동 신호에서) 을 가진 과부하 보호 높은 측면 드라이버, EMC 보호 구성 요소, 인덕티브 로드 억제, 출력 상태 표시 LED 및 광적 격리 장벽.
일반 정보
| 제1항 | 3BSE013258R1 |
| 종류 | 디지털 출력 |
| 신호 사양 | 24V DC (10 ~ 32V DC), 2A |
| 채널 수 | 8 |
| 신호 종류 | 높은 측면 드라이버, 전류 제한 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
상세한 자료
| 격리 | 그룹별로 땅으로부터 분리된 |
| 출력 부하 | < 0.25 Ω |
| 전류 제한 | 단축 방지 전류 제한 출력 |
| 최대 필드 케이블 길이가 | 600미터 (656야드) |
| 이벤트 기록 정확성 | -0 ms / +1.3 ms |
| 가명 절단 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 타입 4W |
| 전류 소비 +5V 모듈버스 | 보통 120mA, 최대 150mA |
| 전류 소비 +24V 모듈버스 | 0 |
| 전류 소비 +24V 외부 | 0 |
진단
| 앞 LED | F (ault), R (un), W (learning), O (SP), 채널 1-8 상태, 채널 1-8 결함 |
| 감독 | 단회로, 과부하, 전압 하 및 개방 부하 |
| 감독 상태 표시 | 모듈 오류, 모듈 경고, 채널 오류 |
환경 및 인증
| CE 표시 | 그래요 |
| 전기 안전 | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| 위험 한 장소 | C1 Div 2 cULus, C1 구역 2 cULus, ATEX 구역 2 |
| 해양 인증 | ABS, BV, DNV, LR |
| 온도, 작동 | 0 ~ +55 °C (+32 ~ +131 °F), 승인은 +5 ~ +55 °C를 위해 발급됩니다. |
| 온도, 보관 | -40 °C ~ +70 °C (-40 °F ~ +158 °F) |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 부식 보호 | ISA-S7104: G3 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 최대 주변 온도 | 55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착을 위해 |
| 보호급 | IEC 60529에 따른 IP20 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| RoHS 준수 | 제1항의 규정 |
| WEEE 준수 | 제1항의 규정 |
호환성
| MTU와 사용 | TU810, TU812, TU814, TU830 |
| 키 코드 | AA |
크기
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 높이 | 119 mm (4.7 ̊) |
| 무게 | 0.2kg (0.44파운드) |
