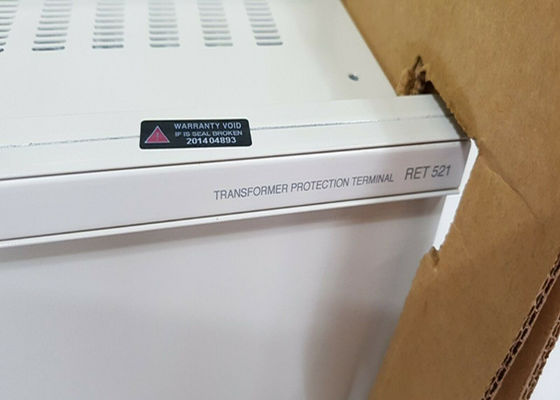

ABB RET521 1MRK001530-AC 릴레이 변압기 보호 단말기

ABB RET521 1MRK001530-AC 릴레이 변압기 보호 단말기


특징:

• 다기능 트랜스포머 보호 터미널

• 첨단 시설을 갖춘 수학적 마이크로프로세서 설계

• 전력 변압기, 발전기 변압기 블록 및 원자로에 적합

• 변종:

• 2회 회전 변압기 사용

• 3회 회전 변압기 사용

• 둘 다 다중 차단 장치 연결 가능성

• 중간에 있는 전류 변압기가 필요하지 않습니다.

• 방대한 설정 및 구성 시설을 통해 애플리케이션 유연성

• 주파수 추적 및 필터 적응을 통해 확장 된 주파수 범위

• 기능 모듈형 및 타입 테스트 소프트웨어

• 트랜스포머 차차 보호 - 2개와 3개 와일드 트랜스포머에 3 or more CT groups - Through-fault stability by settable current bias characteristics - Enhanced through-fault stability for multi-breaker arrangements - Inrush restraint with two selectable combinations of waveform and 2nd harmonic methods단계 간 교차 차단 - 5 하모닉과 과잉 흥분 억제 - 내부 CT 비율 및 벡터 그룹 적응 - 자동 제로 순서 양 제거

• 3단계 시간 과전류 보호, 역전 및 정해진 시간 특성을 가진. 세 개의 보호 모듈이 제공됩니다. 그 중 각각은 트랜스포머의 어느 쪽에도 구성 될 수 있습니다.선택의 방향성

• 낮은 임피던스 원칙에 기초 한 각 트랜스포머 윙에 대한 제한 된 지구 결함 보호 및 또한 방향 기능이 제공됩니다.

• 지구 결함 시간 전류 보호 역 및 정해진 시간 특성을 가진. 세 가지 보호 모듈이 제공됩니다. 그들 각각은 변압기의 어느 쪽에도 구성 될 수 있습니다.필요에 따라 2차 하모닉 구제기를 선택할 수 있습니다.선택의 방향성

• 선택 가능한 트랜스포머 쪽에 단기 또는 3단계 정정 시간 또는 역 시간 과전압 보호. 이 과전압 보호는 중성 전압 보호로 적용하기에 적합합니다.6개의 보호 모듈이 있습니다 (SE960158) 트랜스포머 보호 단말기 RET 521*2.1 1MRK 504 012-BEN 1999년 5월 발급 1999년 3월부터 변경된 정보 예고 없이 변경될 수 있습니다 트랜스포머 보호 단말기 RET 521*2.1 1MRK 504 012-BEN 페이지 2 특징 (이하)

• 선택 가능한 트랜스포머 쪽에 단면 또는 3단계 정해진 시간 저전압 보호. 세 개의 보호 모듈이 제공됩니다.

• IEEE 역 시간 또는 트랜스포머 적응 특성으로 V/Hz 측정에 기초한 과장 흥분 보호

• 열 과부하 보호

• 단 변압기 또는 부하 탭 변압기 있는 병렬 변압기의 전압 조절

• 입력 및 출력, 트립 로직, 트립 및 / 또는 외부 보호 기능의 표시 (부홀츠, 온도 등)

• 서비스 가치 표시

• 이벤트 기록 표시

• 지속적인 자기 모니터링 및 진단

- 5 하모닉 과잉 흥분 억제 - 내부 CT 비율 및 벡터 그룹 적응

- 자동 제로 순서 양 제거

• 3단계 시간 과전류 보호, 역전 및 정해진 시간 특성을 가진. 세 개의 보호 모듈이 제공됩니다. 그 중 각각은 트랜스포머의 어느 쪽에도 구성 될 수 있습니다.선택의 방향성

• 낮은 임피던스 원칙에 기초 한 각 트랜스포머 윙에 대한 제한 된 지구 결함 보호 및 또한 방향 기능이 제공됩니다.

• 지구 결함 시간 전류 보호 역 및 정해진 시간 특성을 가진. 세 가지 보호 모듈이 제공됩니다. 그들 각각은 변압기의 어느 쪽에도 구성 될 수 있습니다.필요에 따라 2차 하모닉 구제기를 선택할 수 있습니다.선택의 방향성

• 선택 가능한 트랜스포머 쪽에 단기 또는 3단계 정정 시간 또는 역 시간 과전압 보호. 이 과전압 보호는 중성 전압 보호로 적용하기에 적합합니다.6개의 보호 모듈이 있습니다..

• 선택 가능한 트랜스포머 쪽에 단면 또는 3단계 정해진 시간 저전압 보호. 세 개의 보호 모듈이 제공됩니다.

• IEEE 역 시간 또는 트랜스포머 적응 특성으로 V/Hz 측정에 기초한 과장 흥분 보호

• 열 과부하 보호

• 단 변압기 또는 부하 탭 변압기 있는 병렬 변압기의 전압 조절

• 입력 및 출력, 트립 로직, 트립 및 / 또는 외부 보호 기능의 표시 (부홀츠, 온도 등)

• 서비스 가치 표시

• 이벤트 기록 표시

• 지속적인 자기 모니터링 및 진단

• PC에 표시하기 위한 장애 기록 및 데이터 저장

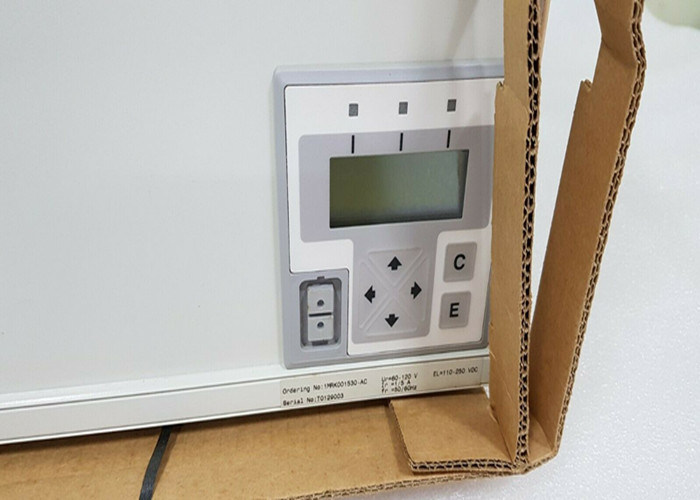

• 전면에 장착된 키 패드와 PC 전면 포트 연결 장치가 있는 메뉴 드라이브 디스플레이

• 역 제어 및 역 모니터링 시스템에 대한 2 개의 포트와 원격 데이터 통신

• 패널, 표면 또는 플러시 장착에 19 인치 랙 장착에 사용할 수 있습니다

• 하드웨어 옵션: - 바이너리 입력 및 출력 접촉을위한 추가 입력 / 출력 모듈,및 mA 아날로그 입력 - 추가 아날로그 입력 모듈 - 신뢰성 있고 안전한 테스트를 위한 별도의 Combitest 테스트 스위치 - 전류 공급 장치의 켜고 끄는 스위치 - IP 40 및 IP 54에 대한 장착 세부 사항

적용:

수학적 트랜스포머 터미널 RET 521은 두 개와 세 개의 스윙 트랜스포머, 자동 트랜스포머,발전기-변압기 블록 및 션트 반응기.

RET 521은 주요 전류 트랜스포머에 대한 요구 사항이 낮고 중간에 CT가 필요하지 않습니다.

변압기 크기, 벡터 그룹,시스템 중성 Earthing 및 사용자 선호에 따라 보호 기능의 확장모듈형 하드웨어와 소프트웨어에서 기능의 선택은 사용자의 선호에 따라 선택성과 신뢰성에 대한 요구 사항에 따라 이루어집니다.

발전기-트랜스포머 블록이나 큰 네트워크 트랜스포머와 같은 크고 중요한 트랜스포머는 두 개의 RET 521을 사용하여 과잉성을 얻기 위해 모듈 보호 소프트웨어를 선택적으로 포함 할 수 있습니다.더 작은 트랜스포머와 셔트 반응기는 하나의 RET 521에 모듈 소프트웨어를 포함 할 수 있으며 또한 프로그램 가능한 논리를 사용하여 외부 보호에 대한 트립 또는 표시를 제공 할 수 있습니다.부홀츠 씨)

따라서 보호 및 통제를 위해 매우 컴팩트한 디자인을 제공합니다.RET 521은 보호 설정을 허용하기 위해 전력 트랜스포머 등급 및 기기 트랜스포머 비율에 대한 조정 설정 (%) 을 포함합니다.RET 521은 아래 그림 1에 표시된 대로 2회 회전용 및 3회 회전용 용으로 공급됩니다.
