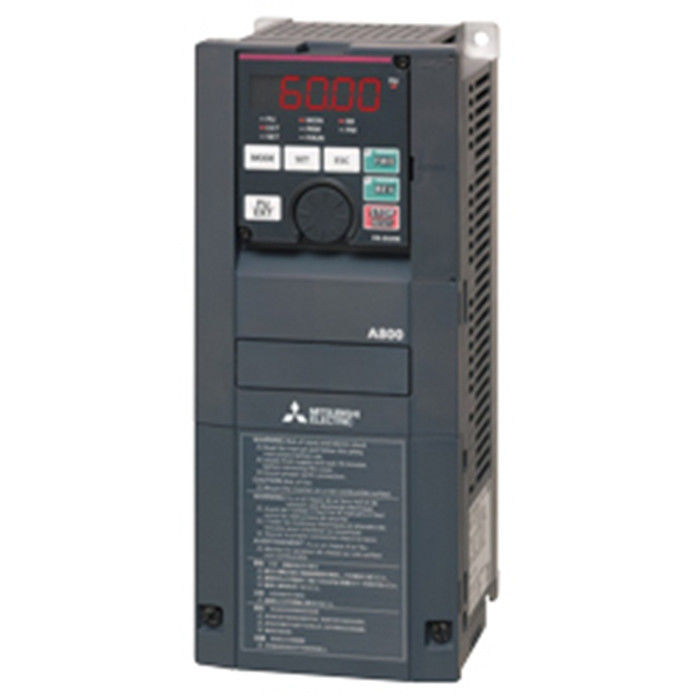

미쓰비시 FR-A820-3.7K-1 일반용 인버터 FREQROL-A800

미쓰비시 FR-A820-3.7K-1 일반용 인버터 FREQROL-A800

제품 설명:

이 특정 응용 프로그램에 대한 모터 용량 요구 사항은 3.7 kW입니다. 입력 전압 클래스는 3 단계 200 V로 지정됩니다.

출력 사양은 6.7 kVA의 용량으로 3 단계입니다. 모터의 차이는 다음과 같습니다: 높이 260 mm, 너비 150 mm, 깊이 140 mm.모터는 또한 보호 구조와 함께 제공됩니다.

출력 등급 전류는 17.5A이고 출력 등급 전원 공급은 3단계 200-240V입니다.

등급 (표준 구조 모델) 200V 클래스:

1 적용 가능한 최대 용량은 Mitsubishi Electric의 표준 4극 모터가 사용된다고 가정합니다.
0.2 kW의 모터에서는 V/F 제어만 적용할 수 있습니다.
3 등급 출력 용량은 220V의 출력 전압을 가정합니다.
¥4 가등급 과부하 전류의 비율 값은 인버터의 가등급 출력 전류의 비율을 나타냅니다.
반복 사용 시, 인버터와 모터가 100% 부하의 온도 또는 사용 사이에 더 낮은 온도로 돌아갈 때까지 기다려야 합니다.
최대 출력 전압은 전원 공급 전압을 절대 초과하지 않습니다. 최대 출력 전압은 설정 범위 내에서 변경 될 수 있습니다.
그러나 인버터 출력 전압의 파동 크림 값은 전원 공급 전압의 약 √2배입니다.
부착된 브레이크 레지스터와 함께
7 ND 등급에 기초한 값
8 등급 입력 전류는 등급 출력 전류의 값입니다.등급 입력 전류는 전력 공급 impedance의 값에 따라 달라집니다 (입력 원자로와 전선의 impedance를 포함합니다).
9 전원 공급 용량의 값은 정형 출력 전류의 값입니다. 전원 공급 impedance의 값 (입력 원자로와 전선의 impedance를 포함하여) 에 따라 다릅니다.
FR-DU08: IP40 (PU 커넥터 제외)

등급 (표준 구조 모델) 400V 클래스

1 적용 가능한 최대 용량은 Mitsubishi Electric의 표준 4극 모터가 사용된다고 가정합니다.

0.2 kW의 모터에서는 V/F 제어만 적용할 수 있습니다.
3 등급 출력 용량은 440V의 출력 전압을 가정합니다.
¥4 가등급 과부하 전류의 비율 값은 인버터의 가등급 출력 전류의 비율을 나타냅니다.
반복 사용 시, 인버터와 모터가 100% 부하의 온도 또는 사용 사이에 더 낮은 온도로 돌아갈 때까지 기다려야 합니다.
최대 출력 전압은 전원 공급 전압을 절대 초과하지 않습니다. 최대 출력 전압은 설정 범위 내에서 변경 될 수 있습니다.
그러나 인버터 출력 전압의 파동 크림 값은 전원 공급 전압의 약 √2배입니다.
부착된 브레이크 레지스터와 함께
7 ND 등급에 기초한 값
8 등급 입력 전류는 등급 출력 전류의 값입니다.등급 입력 전류는 전력 공급 impedance의 값에 따라 달라집니다 (입력 원자로와 전선의 impedance를 포함합니다).
9 전원 공급 용량의 값은 정형 출력 전류의 값입니다. 전원 공급 impedance의 값 (입력 원자로와 전선의 impedance를 포함하여) 에 따라 다릅니다.
FR-DU08: IP40 (PU 커넥터 제외)
¥11 480V를 초과할 경우, "입전압 모드 선택" 제977조를 설정해야 합니다.
12 회생 제동 능력은 상용 제동 저항을 사용하여 향상 될 수 있습니다. 자세한 내용은 미쓰비시 판매 사무실에 문의하십시오.

응용 프로그램:

효과적인 벡터 제어 옵션이 필요합니다.

표시된 보호 기능은 설치된 옵션에 따라 달라질 수 있습니다. 올바른 기능을 보장하려면 벡터 제어 지원 옵션을 설치해야합니다.

PM 센서 없는 벡터 제어

PM 센서 없는 벡터 컨트롤을 선택하신 경우 추가 정보를 위해 211 페이지를 참조하십시오.

토크 제한 레벨

모델 3 FR-A820-5.5 K (00340) 또는 그 이상의 모델 및 FR-A840-5.5 K (00170) 또는 그 이상의 모델에서 기본 값은 토크 제한으로 인해 150%로 제한된다는 점에 유의하십시오.

표준 구조 및 IP55 호환 모델

보호 기능은 표준 구조 모델 및 IP55 호환 모델에서만 효과적입니다. 호환성을 결정하려면 제품 사양을 참조하십시오.

보호 기능의 제한

일부 보호 기능이 초기 상태에서 작동하지 않거나 특정 모델에서만 작동 할 수 있습니다. 예를 들어 기능 6은 표준 구조 모델에서만 작동합니다.함수 7는 IP55 호환 모델에서만 작동합니다..

온도 제한

유닛을 운반 중과 같이 지정된 범위 밖의 온도에 짧은 기간 동안 노출시키는 것이 안전할 수 있지만, 사용 중에서는 지정된 한도를 준수하십시오.

고도 제한

단위를 1,000m (최고 2,500m) 를 초과하는 고도에서 설치하는 경우, 명명 전류가 500m마다 3% 감소해야 합니다.

진동 제한

FR-A840-160 K (04320) 또는 더 큰 모델에서는 2.9m/s2 이상의 진동이 권장되지 않는 것을 참고하십시오.

FR-A800-E 기능 제한

함수 11는 FR-A800-E 모델에서만 작동합니다.

포장 및 운송:

제품 패키지:

변주 주파수 인버터 제품은 안전하게 포장하여 원형 상태에서 도착하도록 보장합니다.제품은 운송 중에 손상을 방지하기 위해 충분한 포장으로 견고한 고지 상자에 배치됩니다..

운송:

주문이 처리되면, 변주 주파수 인버터 제품은 신뢰할 수 있는 배송 서비스를 사용하여 원하는 위치로 배송됩니다.배송 비용은 패키지의 무게와 목적지에 따라 계산됩니다.추적 번호가 제공되므로 배송의 진행 상황을 확인할 수 있습니다.
