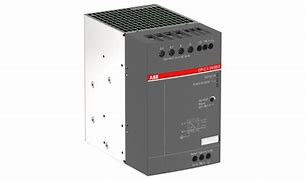

ABB CP-C.1 24 10.0 전원 공급 모듈

ABB CP-C.1 24 10.0 전원 공급 모듈

설명:

확장된 제품 유형: CP-C.1 24/100
제품 ID: 1SVR360663R1001
EAN: 4013614503825
카탈로그 설명: CP-C.1 24/10.0 전원 공급 입력:100-240VAC/90-300VDC 출력: DC 24V/10A

긴 설명: CP-C.1 24/10.0는 CP-C.1 범위의 전원 공급 장치입니다. 주요 스위치 모드 전원 공급 장치는 85-264 V AC 및 90-300 V DC의 광범위한 입력을 제공합니다.등급 입력 전압은 110-240V AC입니다.정산 출력 전력은 240W, 정산 출력 전류는 24V DC 출력 전압에서 10A입니다.

출력 전압은 22.5~28.5V DC 범위 내에서 조절된다.전원 공급은 최대 50%의 전력 예비과 함께 U/I 출력 특성을 제공하며 병렬 작동을 허용하여 용량을 증가시키고 과잉을 가능하게합니다.다른 특징은: EN 61000-3-2에 따른 전력 요인 수정. 리던스 유닛과 버퍼 모듈은 액세서리로 제공됩니다.

주문

최소 주문량: 1개
관세관리 번호: 85044095
인기 있는 다운로드

데이터 시트, 기술 정보: 2CDC114100D0201
지침 및 설명서: 1SVC360560M0000

크기

제품 네트 너비: 60mm
제품 순 높이: 129.4mm
제품 네트 깊이 / 길이:136 mm
제품 순중량: 1.07 kg

컨테이너 정보

패키지 레벨 1 너비: 90 mm
패키지 레벨 1 깊이 / 길이: 168 mm
패키지 레벨 1 높이: 160 mm

패키지 레벨 1 총 무게: 1.21 kg
패키지 레벨 1 EAN: 4013614503825
패키지 레벨 1 단위: 상자 1개

기술 기능:

스위치 모드 전원 공급
1 단계

정형 입력 전압 (UIN):
100... 240V AC
90... 300V DC

입력 전압 (Uin):
85... 264V AC
90... 300V DC

일반적인 입력 전류:

(115V AC) 2.3A
(230V AC) 1.2A

대기 시간: (230V AC) 미니 40ms
등급 주파수 (f): 50 / 60 Hz
주파수 제한: 45... 65 Hz
출력 특성: 전동 리저브와 함께 U/I 특성 곡선
정량 출력: 240W

출력 전력: 240W
가등식 출력 전압: 24V DC
출력 전압 (Uout): 24V DC

가등식 출력 전류:
-25 °C... +40 °C 15 A
-25 °C... +60 °C 10 A
출력 전류: 10A

최대 출력 전류 (Iout): 15A
정형 충동 저항 전압 (Uimp):
입력 회로 / 출력 회로 4kV
입력 회로 / PE 4kV

입력 회로 / 릴레이 접촉 4kV
출력 회로 / PE 0.5kV
출력 회로 0.5kV

가명 단열 전압 (Ui):
입력 회로 / 출력 회로 300V
입력 회로 / PE 300V
입력 회로 / 릴레이 접촉 300 V
출력 회로 / PE 50V

보호 정도:
가구 IP20
터미널 IP20
오염 정도: 2

연결 용량 입력 회로:
융통성 0.5... 2.5mm2 페룰로
유연 0.5... 2.5mm2
딱딱한 0.5... 4mm2

연결 용량 출력 회로:
융통성 0.5... 2.5mm2 페룰로
유연 0.5... 2.5mm2
딱딱한 0.5... 4mm2

튼튼한 토크:
보조 회로 0.5 N·m
제어 회로 0.9 N·m
입력 회로 0.5 N·m
출력 회로 0.5 N·m

와이어 스트리핑 길이:
보조 회로 8mm
입력 회로 8mm
출력 회로 8mm

추천 스크루 드라이버:
입력 회로 / 출력 회로 PH1
입력 회로 / 출력 회로 0.8 x 4

최소 장착 거리는:

전기전도판, 수평 25mm
전기전도판, 수직 25mm
다른 장치 같은 타입, 수평 25mm
다른 장치 같은 타입, 수직 25mm
장착 위치: 위치 1 7
DIN 레일에 장착:

IEC 60715에 따라 TH35-15 (35 x 15 mm 장착 레일)
IEC 60715에 따라 TH35-7.5 (35 x 7.5 mm 장착 레일)

표준:

CAN/CSA C22.2 번호107.1
IEC/EN 63000
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61204
UL 508

IEC/EN 61010-1
UL 61010-1
UL 61010-2-201
기술 UL/CSA

연결 용량 입력 회로 UL/CSA:
융통성 20-12 AWG 펠러와 함께
유연한 20-12 AWG
딱딱한 20-10 AWG

연결 용량 출력 회로 UL/CSA:
유연한 20-12 AWG
딱딱한 20-10 AWG
튼튼한 토크 UL/CSA:
입력 회로 4.4 in·lb
출력 회로 4.4 in·lb

전기 자기 호환성
IEC 61000-4-2에 따른 정전 전압 방출 (ESD 면역성): 레벨 4 공기 방출 15 kV
레벨 4 접촉 방출 8kV

IEC 61000-4-3에 따른 방사성 전자기장 면역: 레벨 3 10V/m
IEC 61000-4-4에 따른 전기적 급변 (폭발 면역)

레벨 4 전원 공급 포트 신호 4kV
IEC 61000-4-5에 따른 전압 저항성:
레벨 4 선-지구 4kV
레벨 4 선과 선 2kV

IEC 61000-4-6에 따른 유도 장애 면역: 레벨 3 10 V
전자기 호환성 (EMC):
면역성 - B급
방출물 - B급

환경

대기 온도: 작동 -25 °C... +70 °C
보관 -40... +85 °C
허용되는 최대 운용 고도: 5000m
IEC 60068-2-30에 따른 습기 열 저항: 시험 Db: 55°C, 2회

IEC 60068-2-27에 따른 충격 저항성: 30g 3 충격 6 ms
진동 저항: ±0.15 mm 10... 58 Hz
10 Sweep 사이클 각 축: 2g 58... 150 Hz
