| 원래 장소: | 스웨덴 |
| 브랜드 이름: | ABB |
| 인증: | CE |
| 모델 번호: | 3BSE069209R1 TU818 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 새 제품 |
| 배달 시간: | 3~5일 |
| 지불 조건: | T/T |
| 공급 능력: | 50 |
| 브랜드: | ABB | 모델 번호: | 3BSE069209R1 TU818 |
|---|---|---|---|
| 종류: | module_termination_unit | 무게: | 0.26 킬로그램 |
| 목록 설명: | TU818 컴팩트 MTU, 50V | 보증: | 1년 |
| 강조하다: | 3BSE069209R1 종료 단위,컴팩트 모듈 종료 장치,TU818 종료 단위 |
||

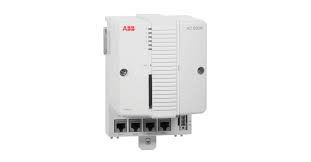

3BSE069209R1 TU818 ABB 브랜드 컴팩트 모듈 종료 장치
설명:
제품 유형: 모듈_ 종료_ 단위
제품 ID: 3BSE069209R1
ABB 타입 지정: TU818
카탈로그 설명: TU818 컴팩트 MTU, 50V
긴 설명: 1x32 (그리고 2x16) 신호 단말기를 가진 컴팩트 모듈 종료 단위.
주문
HS 코드: 853690-- 전기 회로를 켜거나 보호하거나 전기 회로로 연결하거나 그 내부에 연결하기 위한 전기 장치 (예를 들어, 스위치, 릴레이, 피지, 전압 억제기),플러그, 소재, 램프 홀더 및 기타 연결 장치, 연결 상자) 는 전압 1000 볼트 이상이 아니하며; 광섬유, 광섬유 뭉치 또는 케이블용 연결 장치.
관세관리 번호: 85369095
크기
제품 네트워크 깊이 / 길이: 64 mm
제품 순수 높이: 170mm
제품 네트 너비: 58.5mm
제품 순중량: 0.26 kg
환경
RoHS 상태: EU 지침 2011/65/EU에 따라
WEEE 범주: 5. 작은 장비 (외부 차원 50cm 이상)
배터리 수: 0
SCIP: SVHC가 없습니다 불가리아 (BG)
TU818은 S800 I/O용 32채널 50V 컴팩트 모듈 종료 단위 (MTU) 이다. MTU는 필드 배선을 I/O 모듈에 연결하는 데 사용되는 수동 단위이다.또한 ModuleBus의 일부를 포함합니다..
MTU는 ModuleBus를 I/O 모듈과 다음 MTU에 배포한다. 또한 출력 위치 신호를 다음 MTU로 이동함으로써 I/O 모듈에 대한 올바른 주소를 생성한다.
다른 유형의 I/O 모듈에 대한 MTU를 구성하기 위해 두 개의 기계 키가 사용됩니다. 이것은 단지 기계적 구성이며 MTU 또는 I/O 모듈의 기능에 영향을 미치지 않습니다.각 키는 6개의 위치가 있습니다., 총 36개의 다른 구성이 있습니다.
특징 및 이점
일반 정보
| 제1항 | 3BSE069209R1 |
| 종류 | 콤팩트 |
| 연결 | 터미널 블록 |
| 채널 | 32 |
| 전압 | 50V |
| 장착 | 양쪽 방향 |
| 장착 세부 사항 | 수평 55 oC (131 °F) 수직 40 oC (104 °F) |
| I/O와 함께 사용 | AI810, AI815, AI835A, AI843, AI845, AI880A, DI810, DI811, DI818, DI830, DI831, DI840, DI880, DI885, DO818, DP840 |
| 프로세스 연결 | 40 폴 스퀴드 터미널 |
| 단일/비용 I/O | 싱글 |
상세한 자료
| I/O 채널당 최대 전류 | 2.5A |
| 최대 전류 프로세스 연결 | L1+ 최대 8A L2+ 최대 8A |
| 용납 가능한 와이어 크기 | 고체: 0.5 ~ 2.5 mm2 밧줄: 0.5 - 1.5 mm2 |
| 다이렉트릭 테스트 전압 | 500V AC |
I/O MTU 터미널 유닛
| 이름 | 종류 | 연결 | 채널 | 전압 | 장착 |
| TU810V1 | 콤팩트 | 터미널 블록 | 16 | 50V | 양쪽 방향 |
| TU811V1 | 콤팩트 | 터미널 블록 | 8 | 250V | 양쪽 방향 |
| TU812V1 | 콤팩트 | 25 핀 D-Sub | 16 | 50V | 양쪽 방향 |
| TU813 | 콤팩트 | 크림 스냅-인 커넥터 | 8 | 250V | 양쪽 방향 |
| TU814V1 | 콤팩트 | 크림 스냅-인 커넥터 | 16 | 50V | 양쪽 방향 |
| TU818 | 콤팩트 | 터미널 블록 | 32 | 50V | 양쪽 방향 |
| TU819 | 콤팩트 | 25 핀 D-Sub | 32 | 50V | 양쪽 방향 |
| TU830V1 | 연장 | 터미널 블록 | 16 | 50V | 양쪽 방향 |
| TU831V1 | 연장 | 터미널 블록 | 8 | 250V | 양쪽 방향 |
| TU833 | 연장 | 크림 스냅-인 커넥터 | 16 | 50V | 양쪽 방향 |
| TU834 | 연장 | 터미널 블록 | 8 | 50V | 양쪽 방향 |
| TU835V1 | 연장 | 터미널 블록 | 8 | 50V | 양쪽 방향 |
| TU836V1 | 연장 | 터미널 블록 | 8 | 250V | 양쪽 방향 |
| TU837V1 | 연장 | 터미널 블록 | 8 | 250V | 양쪽 방향 |
| TU838 | 연장 | 터미널 블록 | 16 | 50V | 양쪽 방향 |
| TU839 | 연장 | 터미널 블록 | 8 | 250V | 양쪽 방향 |
| TU842 | 불필요한 것 | 터미널 블록 | 16 | 50V | 수평 |
| TU843 | 불필요한 것 | 터미널 블록 | 16 | 50V | 수직 |
| TU844 | 불필요한 것 | 터미널 블록 | 8 | 50V | 수평 |
| TU845 | 불필요한 것 | 터미널 블록 | 8 | 50V | 수직 |
| TU850 | 연장 | 터미널 블록 | 16 | 50V | 양쪽 방향 |
| TU851 | 연장 | 터미널 블록 | 16 | 250V | 양쪽 방향 |
| TU852 | 불필요한 것 | 25 핀 D-Sub | 16 | 50V | 수평 |
| TU854 | 불필요한 것 | 25 핀 D-Sub | 16 | 50V | 수평 |
| TU890 | 콤팩트 | 터미널 블록 | 8 | 24V | 수평 |
| TU891 | 콤팩트 | 터미널 블록 | 8 | 24V | 수평 |
환경 및 인증
| CE 표시 | 네 |
| 전기 안전 | IEC 61131-2 |
| 위험 한 장소 | ATEX 구역 2 |
| 해양 인증 | ABS, BV, DNV-GL, LR, RS |
| 보호 등급 | IEC 60529에 따른 IP20 |
| 부식성 대기 ISA-S7104 | G3 |
| 기후 운용 조건 | 0 ~ + 55 °C (보유 -40 ~ + 70 °C), RH=5 ~ 95% 응축이 없습니다, IEC/EN 61131-2 |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| RoHS 준수 | EN 50581:2012 |
| WEEE 준수 | 제1항의 규정 |
