| 원래 장소: | FI |
| 브랜드 이름: | ABB |
| 인증: | Does not supply |
| 모델 번호: | AI830A 3BSE040662R1 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 인 박스 |
| 배달 시간: | 3~5일 |
| 지불 조건: | 전신환, 웨스턴 유니온, PAYONEER |
| 공급 능력: | 10 |
| 브랜드: | ABB | 채널형: | DI |
|---|---|---|---|
| 무게: | 0.3 킬로그램 | 차단: | 개별 갈바닉 절연 채널 |
| 제품 종류: | i-o_module | 제품 id: | AI830A 3BSE040662R1 |
| 로에스 상태: | EU 지침 2011/65/EU 준수 | 부문 번호: | AI830A 3BSE040662R1 |

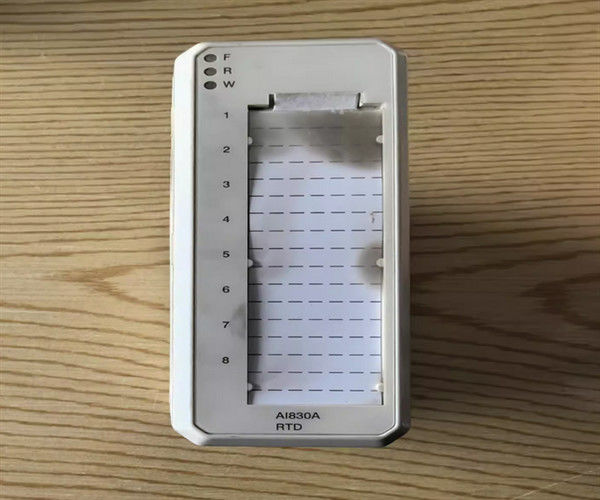

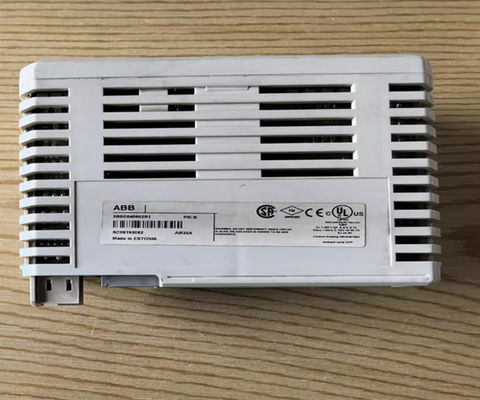

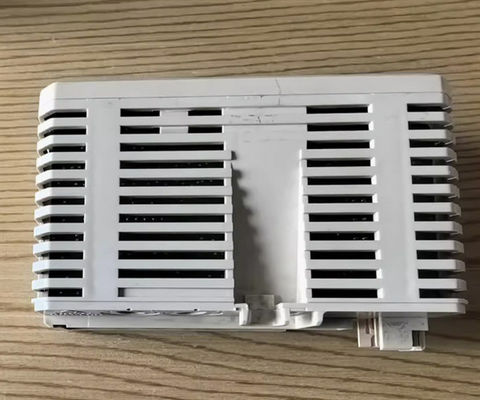

ABB AI830A 3BSE040662R1 온도 감지 모듈
설명
AI830/AI830A RTD 입력 모듈은 저항적 요소 (RTD) 를 사용하여 온도를 측정하기 위해 8개의 채널을 가지고 있다. 3개의 유선 연결이 있다. 모든 RTD는 지상으로부터 격리되어야 한다.
AI830 / AI830A는 Pt100, Cu10, Ni100, Ni120 또는 저항 센서와 함께 사용할 수 있습니다. 모듈에서 온도를 센티그라드 또는 파렌헤이트로 선형화하고 변환합니다.
각 채널은 개별적으로 구성될 수 있다. 메인프레크 매개 변수는 네트워크 주파수 필터 사이클 시간을 설정하는 데 사용됩니다. 이것은 지정된 주파수 (50 Hz 또는 60 Hz) 에서 인치 필터를 제공합니다.
일반 정보
| 제1항 | 3BSE040662R1 |
| 종류 | 아날로그 입력 |
| 신호 사양 | 3선 RTD: Pt100, Cu10, NI100, Ni120 및 저항성 포텐시오미터 |
| 채널 수 | 8 |
| 신호 종류 | S800 모듈 및 종료 단위, 3BSE020924의 표 참조 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
상세한 자료
| 결의 | S800 모듈 및 종료 단위, 3BSE020924-xxx의 표 참조 |
| 격리 | 그룹별로 땅으로부터 분리된 |
| 오류 | 필드 케이블 저항에 의존하는 오류: Rerr = R* (0.005 + ∆R/100) Terr°C = Rerr / (R0 * TCR) Terr°F = Terr°C * 1.8 |
| 온도 변동 | S800 모듈 및 종료 단위, 3BSE020924-xxx의 표 참조 |
| 업데이트 사이클 시간 | 150 + 95 * (활동 채널 수) ms |
| CMRR, 50Hz, 60Hz | > 120 dB (10Ω 부하에서) |
| NMRR, 50Hz, 60Hz | > 60 dB |
| 가명 절단 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 1.6W |
| 전류 소비 +5V 모듈버스 | 70mA |
| 전류 소비 +24V 모듈버스 | 50mA |
| 전류 소비 +24V 외부 | 0 |
진단
| 앞 LED | F (ault), R (un), W (earning) |
| 감독 | 오픈 서킷, 서킷, 기준 채널, 내부 전원 공급 |
| 감독 상태 표시 |
모듈 오류, 모듈 경고, 채널 오류 (8) |
환경 및 인증
| CE 표시 | 네 |
| 전기 안전 | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| 위험 한 장소 | C1 Div 2 cULus, C1 구역 2 cULus, ATEX 구역 2 |
| 해양 인증 | ABS, BV, DNV, LR |
| 온도, 작동 | 0 ~ +55 °C (+32 ~ +131 °F), 승인은 +5 ~ +55 °C를 위해 발급됩니다. |
| 온도, 보관 | -40 °C ~ +70 °C (-40 °F ~ +158 °F) |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 부식 보호 | ISA-S7104: G3 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 최대 주변 온도 | 55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착을 위해 |
| 보호급 | IEC 60529에 따른 IP20 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 및 EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| RoHS 준수 | 제1항 제1호 |
| WEEE 준수 | 제1항의 규정 |
크기
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 높이 | 119 mm (4.7 ̊) |
| 무게 |
0.22kg (0.49파운드) |
Q: 제품의 브랜드 이름은 무엇입니까?
A: 이 제품의 브랜드 이름은 ABB입니다.
Q: 제품의 모델 번호는 무엇입니까?
A: 제품의 모델 번호는AI830A 3BSE040662R1.
질문: 제품이 어디서 생산되는가?
A: 이 제품은 FI에서 제조됩니다.
질문: 사용 가능한 지불 조건은 무엇입니까?
A: 사용 가능한 지불 조건은 T/T, 웨스턴 유니온, PAYONEER입니다.
Q: 제품에 대한 배송 시간은 얼마입니까?
A: 제품의 배송 시간은 3-5일입니다.
