| 원래 장소: | FI |
| 브랜드 이름: | ABB |
| 인증: | Does not supply |
| 모델 번호: | AI815 3BSE052604R1 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 인 박스 |
| 배달 시간: | 3~5일 |
| 지불 조건: | 전신환, 웨스턴 유니온, PAYONEER |
| 공급 능력: | 10 |
| 브랜드: | ABB | 채널형: | DI |
|---|---|---|---|
| 무게: | 0.3 킬로그램 | 차단: | 개별 갈바닉 절연 채널 |
| 제품 종류: | i-o_module | 제품 id: | AI815 3BSE052604R1 |
| 로에스 상태: | EU 지침 2011/65/EU 준수 | 부문 번호: | AI815 3BSE052604R1 |

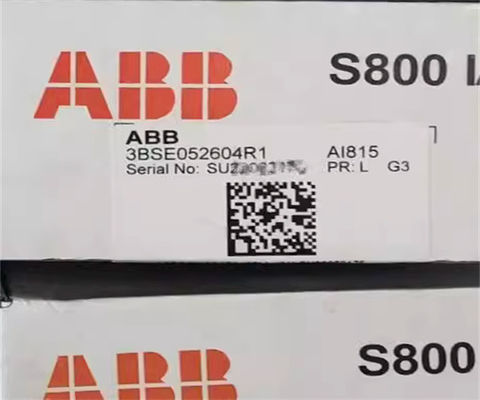

AI815 ABB - 3BSE052604R1 입력 출력 종료 모듈
설명
AI815 아날로그 입력 모듈은 8개의 채널을 가지고 있다. 모듈은 전압 또는 전류 입력을 위해 구성될 수 있다. 전류와 전압 신호는 같은 I/O 모듈에서 혼합될 수 없다.전압 및 전류 입력이 적어도 11V d의 과전압 또는 과전압을 견딜 수 있습니다.c.
입력전압에 대한 입력 저항은 10 M ohm 이상이며, 입력 전류에 대한 입력 저항은 250 ohm입니다.모듈은 각 채널에 외부 HART 호환 송신기 공급을 배포이것은 2 와이어 또는 3 와이어 송신기에 공급을 배포하기 위한 간단한 연결을 추가합니다. 송신기의 전력은 감독되고 전류는 제한됩니다.HART 송신기를 공급하기 위해 외부 전원 공급원이 사용된다면, 전원 공급은 HART 호환되어야 합니다.
일반 정보
| 제1항 | 3BSE052604R1 |
| 종류 | 아날로그 입력 |
| 신호 사양 | 020mA, 4..20mA, 0..5V, 1..5V |
| 채널 수 | 8 |
| 신호 종류 | 단극 단단 |
| HART | 네 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
상세한 자료
| 결의 | 12비트 |
| 입력 임페던스 | 10 MΩ (출력 전압) 250 Ω (출력 전류) |
| 격리 | 그룹별로 땅으로부터 분리된 |
| 범위를 넘거나 그 아래 | 0 / +15% (0..20 mA, 0..5 V), -12.5% / +15% (4..20 mA, 1..5 V) |
| 오류 | 최대 0.1% |
| 온도 변동 | 최대 50ppm/°C |
| 입력 필터 (올림 시간 0-90%) | 290ms |
| 업데이트 사이클 시간 | 10ms |
| 전류 제한 | 현재 제한된 송신기 전력으로 구축 |
| 최대 필드 케이블 길이가 | 600미터 (656야드) |
| NMRR, 50Hz, 60Hz | > 40 dB |
| 가명 절단 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 3.5W |
| 전류 소비 +5V 모듈버스 | 100mA |
| 전류 소비 +24V 모듈버스 | 50mA |
| 전류 소비 +24V 외부 | 최대 265 mA (22 mA + 1.32 * 송신기 전류) |
진단
| 앞 LED | F (ault), R (un), W (earning) |
| 감독 | 모듈 오류, 만약: 아날로그 리드백, 참조 전압, 내부 전원 공급, 체크섬, 감시 및 메모리 오류 외부 채널 오류, 만약: 외부 전원 공급량이 낮고, 송신기 전원 오류 |
| 감독 상태 표시 | 모듈 오류, 모듈 경고, 채널 오류 |
호환성
| MTU와 사용 | TU810, TU812, TU814, TU830, TU833, TU835, TU838 |
| 키 코드 | CC |
크기
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 높이 | 119 mm (4.7 ̊) |
| 무게 | 00.23kg (0.51파운드) |
Q: 제품의 브랜드 이름은 무엇입니까?
A: 이 제품의 브랜드 이름은 ABB입니다.
Q: 제품의 모델 번호는 무엇입니까?
A: 제품의 모델 번호는AI815 3BSE052604R1.
질문: 제품이 어디서 생산되는가?
A: 이 제품은 FI에서 제조됩니다.
질문: 사용 가능한 지불 조건은 무엇입니까?
A: 사용 가능한 지불 조건은 T/T, 웨스턴 유니온, PAYONEER입니다.
Q: 제품에 대한 배송 시간은 얼마입니까?
A: 제품의 배송 시간은 3-5일입니다.
