| 원래 장소: | FI |
| 브랜드 이름: | ABB |
| 인증: | Does not supply |
| 모델 번호: | AI820 3BSE008544R1 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 인 박스 |
| 배달 시간: | 3~5일 |
| 지불 조건: | 전신환, 웨스턴 유니온, PAYONEER |
| 공급 능력: | 10 |
| 브랜드: | ABB | 채널형: | DI |
|---|---|---|---|
| 무게: | 0.3 킬로그램 | 차단: | 개별 갈바닉 절연 채널 |
| 제품 종류: | i-o_module | 제품 id: | AI820 3BSE008544R1 |
| 로에스 상태: | EU 지침 2011/65/EU 준수 | 부문 번호: | AI820 3BSE008544R1 |

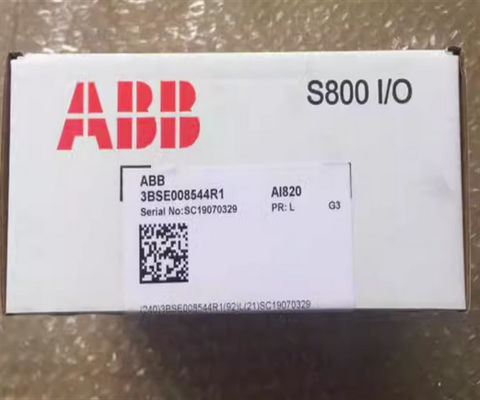

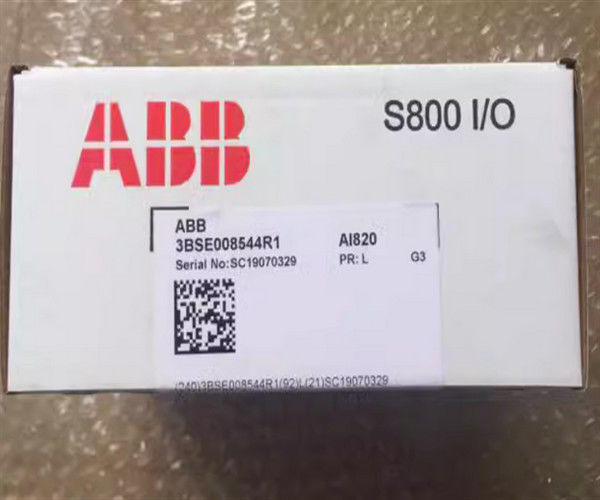

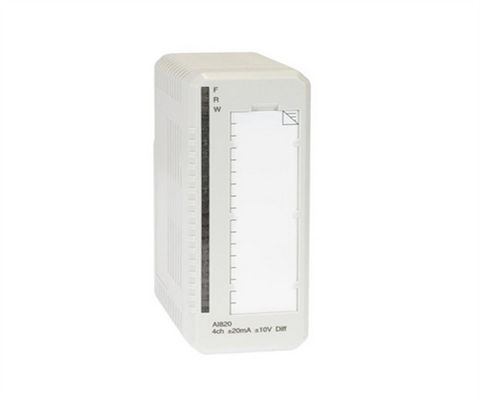

ABB 3BSE008544R1 아날로그 입력 종료 격리 모듈 AI820
설명
AI820 아날로그 입력 모듈은 4 개의 이차, 양극 전류 / 전압 입력을 가지고 있습니다. 각 채널은 전압 또는 전류 입력이 될 수 있습니다.전류 입력은 30V d의 최대 정상 모드 사고에 견딜 수 있습니다..c 연결. 현재 입력 회로를 위험한 입력 수준으로부터 보호하기 위해, 즉 24V 소스를 실수로 연결함으로써,250W 전류 감지 저항의 저항 등급은 약 5 와트입니다이것은 한 번에 한 채널을 일시적으로 보호하는 것입니다.
모듈은 각 채널에 외부 송신기 공급을 배포합니다. 이것은 외부 2 와이어 송신기에 공급을 배포하기 위해 간단한 연결을 추가합니다.송신기 전원 단말기에 전류 제한이 없습니다.
모든 4개의 채널은 모듈버스에서 하나의 그룹으로 분리되어 있다. 입력 단계에 대한 전력은 모듈버스의 24V에서 변환된다.
일반 정보
| 제1항 | 3BSE008544R1 |
| 종류 | 아날로그 입력 |
| 신호 사양 | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| 채널 수 | 4 |
| 신호 종류 | 양극분차 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
상세한 자료
| 결의 | 14비트 플러스 표시 |
| 입력 임페던스 | 200 kΩ ± 25% (전압 모드, 일반 모드) 800 kΩ ± 25% (전압 모드, 정상 모드) 250 Ω (출력 전류) |
| 격리 | 그룹별로 땅으로부터 분리 (RIV=50 V) |
| 범위를 넘거나 그 아래 | ± 15% |
| 오류 | 최대 0.1% |
| 온도 변동 | 전압: 최대 70ppm/°C 전류: 최대 50ppm/°C |
| 입력 필터 (올림 시간 0-90%) | 40ms |
| 전류 제한 | 송신기 전력은 현재 MTU에 의해 제한 될 수 있습니다 |
| 최대 필드 케이블 길이가 | 600미터 (656야드) |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 1.7W |
| 전류 소비 +5V 모듈버스 | 80mA |
| 전류 소비 +24V 모듈버스 | 0 |
| 전류 소비 +24V 외부 | 70mA |
진단
| 앞 LED | F (ault), R (un), W (earning) |
| 감독 | 내부 전원 공급 |
| 감독 상태 표시 | 모듈 오류, 모듈 경고, 채널 오류 |
크기
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 높이 | 119 mm (4.7 ̊) |
| 무게 | 0.2kg (0.44파운드) |
Q: 제품의 브랜드 이름은 무엇입니까?
A: 이 제품의 브랜드 이름은 ABB입니다.
Q: 제품의 모델 번호는 무엇입니까?
A: 제품의 모델 번호는AI820 3BSE008544R1.
질문: 제품이 어디서 생산되는가?
A: 이 제품은 FI에서 제조됩니다.
질문: 사용 가능한 지불 조건은 무엇입니까?
A: 사용 가능한 지불 조건은 T/T, 웨스턴 유니온, PAYONEER입니다.
Q: 제품에 대한 배송 시간은 얼마입니까?
A: 제품의 배송 시간은 3-5일입니다.
