| 원래 장소: | FI |
| 브랜드 이름: | ABB |
| 인증: | Does not supply |
| 모델 번호: | AO820 3BSE008546R1 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 인 박스 |
| 배달 시간: | 3~5일 |
| 지불 조건: | 전신환, 웨스턴 유니온, PAYONEER |
| 공급 능력: | 10 |
| 브랜드: | ABB | 채널형: | DI |
|---|---|---|---|
| 무게: | 0.3 킬로그램 | 차단: | 개별 갈바닉 절연 채널 |
| 제품 종류: | i-o_module | 제품 id: | AO820 3BSE008546R1 |
| 로에스 상태: | EU 지침 2011/65/EU 준수 | 부문 번호: | AO820 3BSE008546R1 |

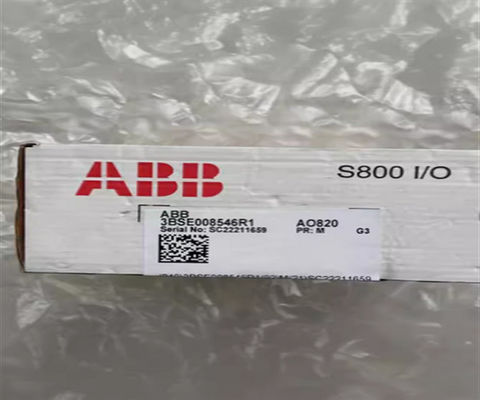

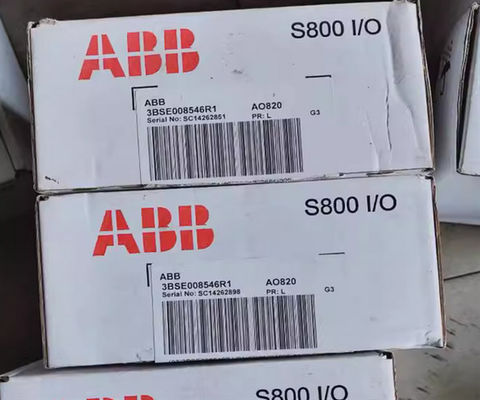

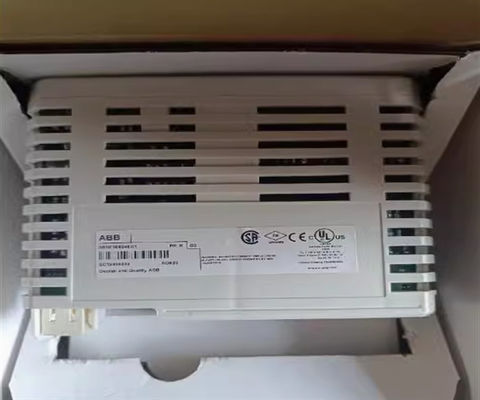

3BSE008546R1 ABB AO820 아날로그 출력 부하 전원 공급 모듈
설명
AO820 아날로그 출력 모듈은 4 개의 양극적 아날로그 출력 채널을 가지고 있습니다. 전류 또는 전압 출력 선택은 각 채널에 구성됩니다.전압과 전류 출력을 위한 단말기의 별도의 세트가 있습니다전류 또는 전압 채널 구성의 유일한 차이점은 소프트웨어 설정에 있습니다.
A/D 변환기와의 통신을 감독하기 위해 출력 데이터는 다시 읽고 확인됩니다. 오픈 서킷 진단 또한 지속적으로 읽습니다.프로세스 전압 감독 입력 전압이 사라지면 채널 오류 신호를 제공합니다. 오류 신호는 ModuleBus를 통해 읽을 수 있습니다.
일반 정보
| 제1항 | 3BSE008546R1 |
| 종류 | 아날로그 출력 |
| 신호 사양 | -20mA... +20mA, 0... 20mA, 4... 20mA, -10V... +10V, 0... 10V, 2... 10V |
| 채널 수 | 4 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
상세한 자료
| 결의 | 표지 등 12비트 |
| 격리 | 개별적으로 격리 - 채널에서 채널 및 채널에서 회로 공통 |
| 범위를 넘거나 그 아래 | ±15% |
| 출력 부하 | ≤ 550 Ω ≥ 5 kΩ (출력 전압) |
| 오류 | 최대 0.1% (전압); 250오엄에서 0.1%, 최대 0.15% (전류) |
| 온도 변동 | 최대 90ppm/°C |
| 오기 시간 | < 0.7 ms |
| 업데이트 사이클 시간 | ≤ 1.5 ms |
| 전류 제한 | 단축 방지 전류 제한 출력 |
| 최대 필드 케이블 길이가 | 600미터 (656야드) |
| 가명 절단 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 타입 6W |
| 전류 소비 +5V 모듈버스 | 최대 100mA |
| 전류 소비 +24V 모듈버스 | 최대 260mA |
진단

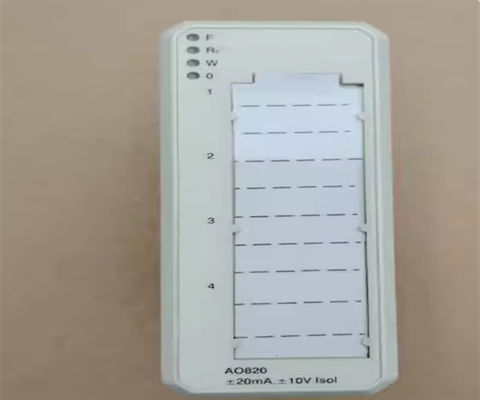

| 앞 LED | F (ault), R (un), W (learning), O (SP) |
| 감독 | 모듈 오류: 출력 전력 부족 채널 오류: 오픈 서킷 (전류 > 1 mA) |
| 감독 상태 표시 | 모듈 오류, 모듈 경고, 채널 오류 |
환경 및 인증
| CE 표시 | 네 |
| 전기 안전 | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| 위험 한 장소 | C1 Div 2 cULus, C1 구역 2 cULus, ATEX 구역 2 |
| 해양 인증 | ABS, BV, DNV, LR |
| 온도, 작동 | 0 ~ +55 °C (+32 ~ +131 °F), 승인은 +5 ~ +55 °C를 위해 발급됩니다. |
| 온도, 보관 | -40 °C ~ +70 °C (-40 °F ~ +158 °F) |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 부식 보호 | ISA-S7104: G3 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 최대 주변 온도 | 55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착을 위해 |
| 보호급 | IEC 60529에 따른 IP20 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 및 EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| RoHS 준수 | 제1항 제1호 |
| WEEE 준수 | 제1항의 규정 |
크기
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 높이 | 119 mm (4.7 ̊) |
| 무게 | 00.18kg (0.4파운드) |
Q: 제품의 브랜드 이름은 무엇입니까?
A: 이 제품의 브랜드 이름은 ABB입니다.
Q: 제품의 모델 번호는 무엇입니까?
A: 제품의 모델 번호는AO820 3BSE008546R1.
질문: 제품이 어디서 생산되는가?
A: 이 제품은 FI에서 제조됩니다.
질문: 사용 가능한 지불 조건은 무엇입니까?
A: 사용 가능한 지불 조건은 T/T, 웨스턴 유니온, PAYONEER입니다.
Q: 제품에 대한 배송 시간은 얼마입니까?
A: 제품의 배송 시간은 3-5일입니다.
