| 원래 장소: | FI |
| 브랜드 이름: | ABB |
| 인증: | Does not supply |
| 모델 번호: | DO890 3BSC690074R1 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | 협상 가능 |
| 포장 세부 사항: | 인 박스 |
| 배달 시간: | 3~5일 |
| 지불 조건: | 전신환, 웨스턴 유니온, PAYONEER |
| 공급 능력: | 10 |
| 브랜드: | ABB | 채널형: | DI |
|---|---|---|---|
| 무게: | 0.3 킬로그램 | 차단: | 개별 갈바닉 절연 채널 |
| 제품 종류: | i-o_module | 제품 id: | DO890 3BSC690074R1 |
| 로에스 상태: | EU 지침 2011/65/EU 준수 | 부문 번호: | DO890 3BSC690074R1 |

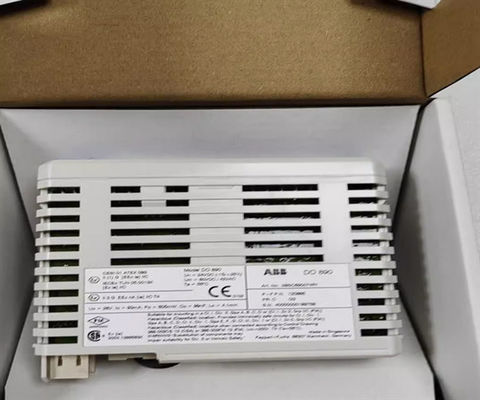

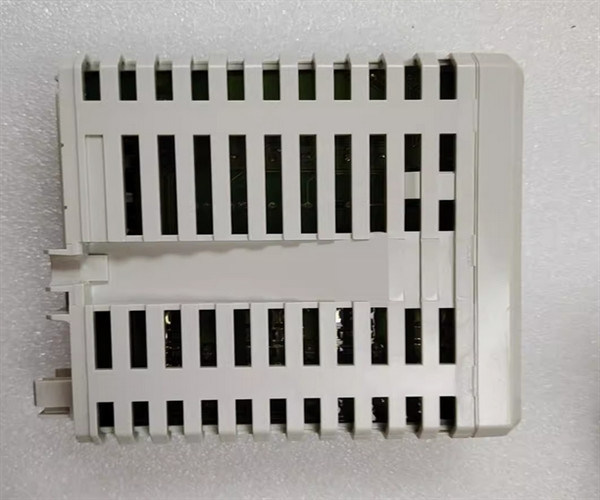

3BSC690074R1 ABB DO890 디지털 출력 4x1 ch 전원 공급 모듈
DO890 3BSC690074R1의 설명
이 모듈은 위험 영역에서 추가적인 외부 장치의 필요 없이 프로세스 장비에 연결하기 위해 각 채널에 내재 안전 보호 구성 요소를 포함합니다.
각 채널은 Ex 인증 된 소레노이드 밸브, 경보 소너 단위 또는 표시 램프와 같은 300 옴 필드 부하에 40 mA의 명소 전류를 구동 할 수 있습니다.개방 및 단회로 검출은 각 채널에 대해 구성 될 수 있습니다모든 4개의 채널은 채널 사이와 모듈 버스 및 전원 공급 장치에서 가발적으로 격리되어 있습니다. 출력 단계에 대한 전력은 전원 공급 장치 연결에 있는 24 V에서 변환됩니다.
TU890 및 TU891 컴팩트 MTU는 이 모듈과 함께 사용할 수 있으며 추가 단말 없이 프로세스 장치에 두 개의 유선 연결을 가능하게 합니다.엑스 애플리케이션에 TU890 및 비 엑스 애플리케이션에 TU891.
일반 정보
| 제1항 | 3BSC690074R1 |
| 종류 | 디지털 출력 |
| 신호 사양 | 11V, 40mA |
| 채널 수 | 4 |
| 신호 종류 | 소레노이드 드라이버 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 네 |
| 기계학 | S800 |
상세한 자료도890 3BSC690074R1
| 격리 | 개별적으로 고립된 채널과 회로 사이의 공통점 |
| 출력 부하 | 100~5000 Ω |
| 전류 제한 | 단축 방지 전류 제한 출력 |
| 가명 절단 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 4.4W |
| 전류 소비 +5V 모듈버스 | 보통 80mA, 최대 <150mA |
| 전류 소비 +24V 외부 | 250mA, 최대 <360mA |
진단
| 앞 LED | F (ault), R (un), W (learning), O (SP), 채널 1-4 상태 |
| 감독 | 내부 프로세스 공급 단회로 오류 탐지 한계 < 20 Ω 오픈 서킷 오류 탐지 제한 > 100 kΩ 결함 감지 전류 < 4mA |
| 감독 상태 표시 | 256, 512, 1024 ms |
환경 및 인증
| CE 표시 | 네 |
| 전기 안전 | EN 61010-1, EN 61010-2-201 |
| 위험 한 장소 | ATEX/IECEx 2 구역, 0 구역과의 인터페이스, cFMus C1, Div 2/Zone 2 구역, C1, C2, C3 Div 1/Zone 0과의 인터페이스 |
| 해양 인증 | ABS, BV, DNV, LR |
| 온도, 작동 | 0 ~ +55 °C (+32 ~ +131 °F) |
| 온도, 보관 | -40 °C ~ +70 °C (-40 °F ~ +158 °F) |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 부식 보호 | ISA-S7104: G3 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 최대 주변 온도 | 55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착을 위해 |
| 보호급 | IEC 60529에 따른 IP20 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| RoHS 준수 | 제1항의 규정 |
| WEEE 준수 | 제1항의 규정 |
크기
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 높이 | 119 mm (4.7 ̊) |
| 무게 | 0.2kg (0.44파운드) |
Q: 제품의 브랜드 이름은 무엇입니까?
A: 이 제품의 브랜드 이름은 ABB입니다.
Q: 제품의 모델 번호는 무엇입니까?
A: 제품의 모델 번호는DO890 3BSC690074R1.
질문: 제품이 어디서 생산되는가?
A: 이 제품은 FI에서 제조됩니다.
질문: 사용 가능한 지불 조건은 무엇입니까?
A: 사용 가능한 지불 조건은 T/T, 웨스턴 유니온, PAYONEER입니다.
Q: 제품에 대한 배송 시간은 얼마입니까?
A: 제품의 배송 시간은 3-5일입니다.
