| Place of Origin: | FI |
| 브랜드 이름: | ABB |
| 인증: | Does not supply |
| Model Number: | DP820 3BSE013228R1 |
| Minimum Order Quantity: | 1 |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | in box |
| Delivery Time: | 3-5days |
| Payment Terms: | T/T, Western Union, PAYONEER |
| Supply Ability: | 10 |
| Brand: | ABB | Channel Type: | DI |
|---|---|---|---|
| Weight: | 0.3kg | Isolation: | Individually galvanic isolated channels |
| Product Type: | I-O_Module | Product ID: | DP820 3BSE013228R1 |
| RoHS Status: | Following EU Directive 2011/65/EU | Part Number: | DP820 3BSE013228R1 |

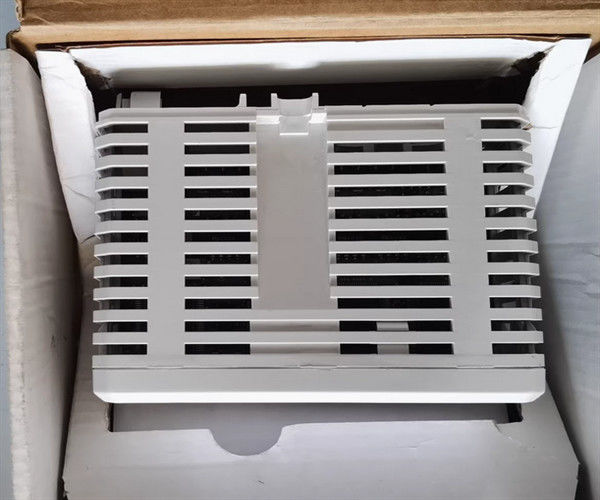

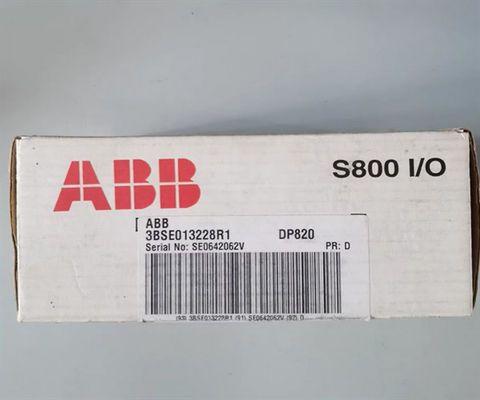

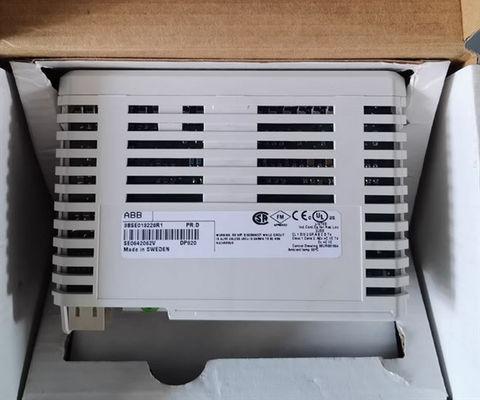

3BSE013228R1 ABB DP820 펄스 카운터 RS-422 전원 공급 모듈
DP820 3BSE013228R1의 설명
DP820는 1.5MHz까지의 인크리멘탈 펄스 송신기들을 위한 2채널 펄스 카운팅 모듈이다. 각 채널에는 위치/길이 및 속도/주파수 측정에 대한 카운터와 레지스터가 포함되어 있다.각 채널은 펄스 송신기의 연결을 위해 세 개의 균형 잡힌 입력을 제공합니다, 하나의 디지털 입력과 하나의 디지털 출력. RS422, +5 V, +12 V, +24 V 및 13 mA 인터페이스가있는 펄스 송신기를 DP820에 연결할 수 있습니다.
일반 정보
| 제1항 | 3BSE013228R1 |
| 종류 | 펄스 카운터 |
| 신호 사양 | 24V DC (12 - 32V DC) |
| 채널 수 | 2 |
| HART | 아니 |
| 국영기업 | 아니 |
| 해고 | 아니 |
| 높은 무결성 | 아니 |
| 본질적 안전성 | 아니 |
| 기계학 | S800 |
상세한 자료DP820 3BSE013228R1
| 입력 임페던스 | 2.5 kΩ (DI 입력) |
| 격리 | 개별적으로 고립, 채널에서 채널 및 회로 공통 |
| 오류 | 최대 주파수 측정 오류 상대적 오류 절대 오류 (온도 변동 포함): [320/(MEASTIMEx in ms) ] ppm [(320/(MEASTIMEx in ms) +100] ppm |
| 전류 제한 | 센서 전력은 현재 MTU에 의해 제한 될 수 있습니다 |
| 최대 필드 케이블 길이가 | 200미터 (218야드) |
| 가명 절단 전압 | 50V |
| 다이렉트릭 테스트 전압 | 500V AC |
| 전력 소모 | 2.5W |
| 전류 소비 +5V 모듈버스 | 120mA |
| 전류 소비 +24V 모듈버스 | 0 |
| 전류 소비 +24V 외부 | 0 |
진단

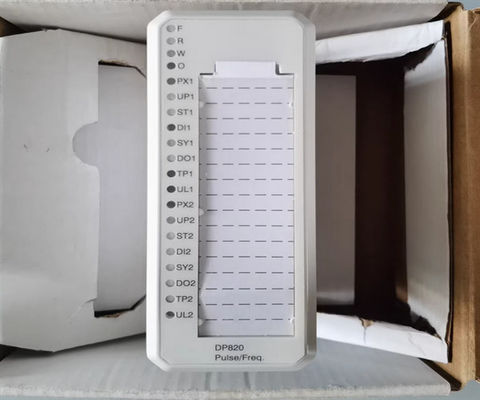

| 앞 LED | P ((ulse) X, UP (방향), ST ((robe), DI, SY ((nch), DO, TP (전달 전력 OK), 모두 채널별로 |
| 감독 | 채널당 프로세스 전압 |
| 감독 상태 표시 | 모듈 오류, 모듈 경고, 채널 오류 |
환경 및 인증DP820 3BSE013228R1
| CE 표시 | 네 |
| 전기 안전 | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| 위험 한 장소 | C1 Div 2 cULus, C1 구역 2 cULus, ATEX 구역 2 |
| 해양 인증 | ABS, BV, DNV, LR |
| 온도, 작동 | 0 ~ +55 °C (+32 ~ +131 °F), 승인은 +5 ~ +55 °C를 위해 발급됩니다. |
| 온도, 보관 | -40 °C ~ +70 °C (-40 °F ~ +158 °F) |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 부식 보호 | ISA-S7104: G3 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 최대 주변 온도 | 55 °C (131 °F), 컴팩트 MTU 40 °C (104 °F) 에 수직 장착을 위해 |
| 보호급 | IEC 60529에 따른 IP20 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4 및 EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| RoHS 준수 | 제1항 제1호 |
| WEEE 준수 | 제1항의 규정 |
크기
| 너비 | 45mm (1.77 ̊) |
| 깊이 | 102mm (4.01 ̊), 111mm (4.37 ̊) 커넥터 포함 |
| 높이 | 119 mm (4.7 ̊) |
| 무게 | 00.15kg (0.33파운드) |
Q: 제품의 브랜드 이름은 무엇입니까?
A: 이 제품의 브랜드 이름은 ABB입니다.
Q: 제품의 모델 번호는 무엇입니까?
A: 제품의 모델 번호는DP820 3BSE013228R1.
질문: 제품이 어디서 생산되는가?
A: 이 제품은 FI에서 제조됩니다.
질문: 사용 가능한 지불 조건은 무엇입니까?
A: 사용 가능한 지불 조건은 T/T, 웨스턴 유니온, PAYONEER입니다.
Q: 제품에 대한 배송 시간은 얼마입니까?
A: 제품의 배송 시간은 3-5일입니다.
