| Place of Origin: | FI |
| 브랜드 이름: | ABB |
| 인증: | Does not supply |
| Model Number: | TU813 3BSE036714R1 |
| Minimum Order Quantity: | 1 |
|---|---|
| 가격: | 협상 가능 |
| Packaging Details: | in box |
| Delivery Time: | 3-5days |
| Payment Terms: | T/T, Western Union, PAYONEER |
| Supply Ability: | 10 |
| Brand: | ABB | Channel Type: | DI |
|---|---|---|---|
| Weight: | 0.3kg | Isolation: | Individually galvanic isolated channels |
| Product Type: | I-O_Module | Product ID: | TU813 3BSE036714R1 |
| RoHS Status: | Following EU Directive 2011/65/EU | Part Number: | TU813 3BSE036714R1 |

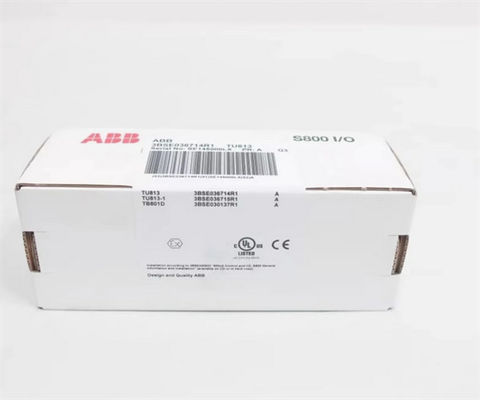

ABB TU813 3BSE036714R1 어드밴트 800xA 컴팩트 MTU, 250V 크림 스냅
설명

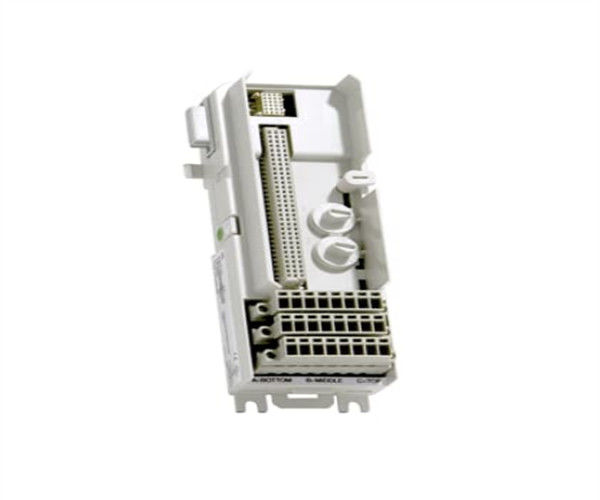

TU813는 S800 I/O용 8 채널 250 V 컴팩트 모듈 종료 단위 (MTU) 이다. TU813는 필드 신호와 프로세스 전력 연결을 위한 세 줄의 크림 스냅 인 커넥터를 가지고 있다.
MTU는 필드 배선을 I/O 모듈에 연결하는 데 사용되는 수동 단위입니다. 또한 ModuleBus의 일부를 포함합니다.
최대 명명 전압은 250 V이며 최대 명명 전류는 채널 당 3 A입니다. MTU는 ModuleBus를 I/O 모듈과 다음 MTU에 분배합니다.그것은 또한 다음 MTU에 출력 위치 신호를 이동하여 I / O 모듈에 올바른 주소를 생성.
다른 유형의 I/O 모듈에 대한 MTU를 구성하기 위해 두 개의 기계 키가 사용됩니다. 이것은 단지 기계적 구성이며 MTU 또는 I/O 모듈의 기능에 영향을 미치지 않습니다.각 키는 6개의 위치가 있습니다., 총 36개의 다른 구성이 있습니다.
일반 정보
| 제1항 | 3BSE036714R1 |
| 종류 | 콤팩트 |
| 연결 | 크림 스냅-인 커넥터 |
| 채널 | 8 |
| 전압 | 250V |
| 장착 | 양쪽 방향 |
| 장착 세부 사항 | 수평 55 oC (131 °F) 수직 40 oC (104 °F) |
| I/O와 함께 사용 | DI820, DI821, DI825, DO820, DO821 및 AI825 |
| 프로세스 연결 | 16 |
| 단일/비용 I/O | 싱글 |
상세한 자료
| I/O 채널당 최대 전류 | 3A |
| 용납 가능한 와이어 크기 | 밧줄: 0.2 ~ 0.5mm2, 24 ~ 20 AWG 0.5~1.0mm2, 20~18 AWG 1.5 ~ 2.5mm2, 16 ~ 14 AWG |
환경 및 인증
| CE 표시 | 네 |
| 전기 안전 | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| 위험 한 장소 | ATEX 구역 2 |
| 해양 인증 | - |
| 온도, 작동 | 0 ~ +55 °C (+32 ~ +131 °F), 승인은 +5 ~ +55 °C를 위해 발급됩니다. |
| 온도, 보관 | -40 ~ + 70 °C (-40 ~ + 158 °F) |
| 오염 정도 | 레벨 2, IEC 60664-1 |
| 부식 보호 | ISA-S7104: G3 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 최대 주변 온도 | 55 °C (131 °F), 수직 장착용 40 °C (104 °F) |
| 보호급 | IEC 60529에 따른 IP20 |
| 기계 작동 조건 | IEC/EN 61131-2 |
| EMC | EN 61000-6-4, EN 61000-6-2 |
| 초전압 범주 | IEC/EN 60664-1, EN 50178 |
| 장비 클래스 | IEC 61140에 따른 I 클래스 (지질 보호) |
| RoHS 준수 | EN 50581:2012 |
| WEEE 준수 | 제1항의 규정 |
크기
| 너비 | 64mm (2.52인치) 커넥터 포함, 58,5mm (2.3인치) 가장자리에서 가장자리에 설치 |
| 깊이 | 터미널을 포함하여 64mm (2.52 in) |
| 높이 | 170mm (6.7 in.) 로치 포함 |
| 무게 | 00.17kg (0.37파운드) |
Q: 제품의 브랜드 이름은 무엇입니까?
A: 이 제품의 브랜드 이름은 ABB입니다.
Q: 제품의 모델 번호는 무엇입니까?
A: 제품의 모델 번호는TU813 3BSE036714R1.
질문: 제품이 어디서 생산되는가?
A: 이 제품은 FI에서 제조됩니다.
질문: 사용 가능한 지불 조건은 무엇입니까?
A: 사용 가능한 지불 조건은 T/T, 웨스턴 유니온, PAYONEER입니다.
Q: 제품에 대한 배송 시간은 얼마입니까?
A: 제품의 배송 시간은 3-5일입니다.
