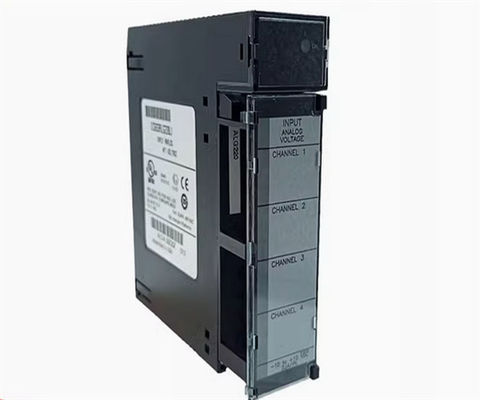

IC693ALG220 Ge Fanuc 전원 공급자 시리즈 아날로그 입력 모듈

IC693ALG220는 이전에는 GE Fanuc가 제조한 90-30 시리즈 모듈이며 현재는 Emerson Automation에서 제조하고 있습니다. 이 모듈은 주로 아날로그 입력 모듈로 기능합니다.- 10 VDC에서 + 10 VDC의 입력 신호 범위와 호환됩니다.이 모듈은 선택적으로 0~20 mA 신호와 호환되며, 모듈의 사용자 터미널 커넥터에 250 Ohm를 설치하여 활성화 할 수 있습니다.IC693ALG220는 전압 입력을 위해 12 비트 변환 해상도로 아날로그에서 디지털 변환기 (ADC) 를 장착합니다.· 정밀 저항을 이용하여 11비트로 증가시킬 수 있는 입력 전류에 대해 10비트.모듈의 각 채널은 PLC 전원 공급 장치에서 제공되는 24VDC로 모듈이 공급되는 동안 개별 업데이트 속도가 4 ms입니다.그것은 뒷판에 +5 볼트 버스에서 27 mA의 뒷판 전류 소비와 고립 된 +24 볼트 뒷판 버스에서 98 mA를 가지고 있습니다.그것은 5 또는 10 슬롯 시리즈 90-30 기판의 사용 가능한 I / O 슬롯에 장착되며 래크의 단일 슬롯을 차지합니다.. IC693ALG220는 전형적인 절대 정확도가 +/-10mV/40μA이고 최대 정확도는 +/-30mV/160μA입니다.입력 필터 반응 17 Hz, 1500 볼트의 모듈 격리 현장 측면과 논리 측면, 80db 이상의 횡단 채널 거부 및 전압 모드에서 9 메고엄 이상의 입력 임피던스 및 전류 모드에서 작동하는 경우 250 오엄.

IC693ALG220 모듈은 GE Fanuc의 아날로그 입력 모듈이며 90-30 시리즈의 일부입니다. 이 입력 모듈은 프로그래밍 가능한 논리 컨트롤러 (PLC) 의 구성 요소입니다.4개의 입력 채널이 있습니다.각 채널은 사용자 응용 프로그램의 요구 사항에 따라 쉽게 아날로그 신호를 디지털 신호로 변환 할 수 있습니다.GE Fanuc IC693ALG220 CAV 입력 모듈은 사용자가 -10에서 +10 볼트까지의 입력 신호를 변환 할 수 있습니다.각 채널의 변환 속도는 약 1 밀리 초입니다. 따라서 IC693ALG220 입력 모듈은 한 번에 모든 채널에 대해 약 4 밀리 초 동안 업데이트 속도를 제공합니다.변환 신호는 12 비트 바이너리 해상도를 가지고 있습니다GE Fanuc IC693ALG220 입력 모듈은 제한된 전류 입력 모드와 각 채널의 사용자 터미널 커넥터에 점퍼가 장착되어 있습니다.사용자는 회로에 내부 250 옴 셔트 저항을 연결하기 위해 점퍼를 사용할 수 있습니다이 션트 저항은 -40에서 +40 밀리 앰프의 입력 범위를 허용합니다. 그러나 입력 저항이 스스로 가열되는 것을 방지하기 위해 사용자가 입력 전류를 지속적으로 모니터링하는 것이 중요합니다.,왜냐하면 이것이 전류 정확성에 부정적인 영향을 줄 수 있기 때문입니다. GE Fanuc IC693ALG220 CAV 입력 모듈의 주요 전원 공급원은 고립된 +24 볼트 DC 전원 공급원입니다.PLC 전원 공급 장치로 공급되는전압은 IC693ALG220 모듈이 작동하는 데 필요한 전압을 생성하기 위해 규제기 / 인버터를 통해 전송됩니다.IC693ALG220 입력 모듈은 사용자를 작동 상태를 표시하는 LED와 함께 제공됩니다.
