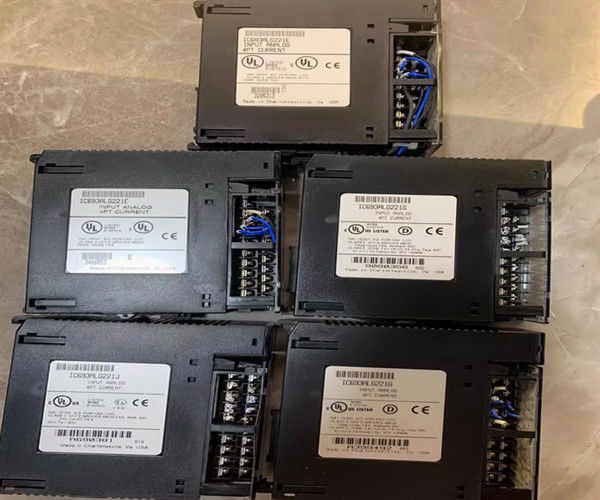

IC693ALG221 GE Fanuc 아날로그 입력, 전류, 4 채널

IC693ALG221의 제품 설명

IC693ALG221는 90-30 시리즈 프로그래밍 가능한 논리 컨트롤러에 대한 네 개의 입력 채널을 가진 아날로그 전류 입력 모듈입니다.이 컨트롤러의 채널은 각각 응용 프로그램에 필요한 디지털 신호로 아날로그 입력 신호를 변환 할 수 있습니다두 가지 입력 범위는 확장 된 사용자 데이터로 4 ~ 20 mA의 기본으로 사용할 수 있으므로 4 mA는 0의 카운트와 20 mA는 32000에 해당합니다. 각 1000 카운트는 0.5 mA를 나타냅니다.I/O 터미널 보드에 점퍼가 추가되면, 입력 범위는 0 ~ 20 mA로 조정되며, 각 800 회수가 0.5 mA에 해당하는 32000 회의 수에 해당하는 스케일 사용자 데이터 스케일이 있습니다. 이 모듈에는 두 개의 범위 점퍼가 장착되어 있습니다.1~2 채널, 3~4 채널.

IC693ALG221 입력 모듈은 제공된 채널에 대해 2 밀리 초의 업데이트 속도와 함께 각 채널에 대해 반 밀리 초의 변환 속도를 허용합니다.변환된 신호의 해상도 속도는 선택된 범위 중 어느 하나에 12 비트입니다.. % AI 사용자 데이터 레지스터 16 비트 2 ′′s 콤플레먼트 형식. 현재 소스가 입력으로 역전되면 모듈은 범위의 낮은 끝에 평행한 데이터 단어를 출력합니다.

IC693ALG221의 입력 보호는 일반적인 모드 설정에서 최대 200 V의 저출력으로 작동하기에 충분합니다. 이 모듈은 또한 외부 소음으로부터 전기 격리를 허용합니다.모든 필드 연결은 좋은 등급을 필요로, COM 또는 GND에 연결 된 보호 된 기기 케이블. LED 표시기는 전원 공급 작동을 모니터링합니다.IC693ALG221에 특화된 주요 전원 소스는 모듈을 위한 인버터를 통해 전달되는 +24 VDC 공급 PLC 전력입니다.. IC693ALG221는 +5 VDC 출력에서 전원을 사용하여 격리 회로를 구동합니다.

IC693ALG221는 시리즈 90-30 프로그래밍 가능한 논리 제어 (PLC) 시스템의 일부인 아날로그 입력 모듈입니다. 이 모듈은 아날로그 입력 모듈로 기능하는 컴포넌트 모듈입니다.이 모듈은 네 (4) 개의 입력 채널을 갖추고 있습니다, 현장 장치 및 기기에서 0~20mA 및 4~20mA 입력 신호를 수신한다.이 모듈은 PLC를 처리하고 사용자 프로그램에서 사용을위한 신호를 더 조건으로 내장 아날로그 디지털 변환기 (ADC) 를 갖추고 있습니다..

IC693ALG221은 12비트의 입력 해상도를 가지고 있으며 각 입력 범위는 4-20mA 입력 신호에 대해 4μA (1 LSB = 4 μA) 및 0-20mA 입력 신호에 대해 5 μA (1 LSB = 5 μA) 의 해상도를 가지고 있습니다.절대적인 정확도는 0입니다.0.1% 풀 스케일 + 0.1% 판독 200V의 일반적인 모드 전압. 또한,이 모듈은 < 1 최소 유의 비트의 선형성과 325 Hz의 입력 필터 응답을 가지고 있습니다.

기술 사양 IC693ALG221
