IC693ALG222 Ge Fanuc 채널 산업용 아날로그 전압 입력 모듈

제품 설명IC693ALG222

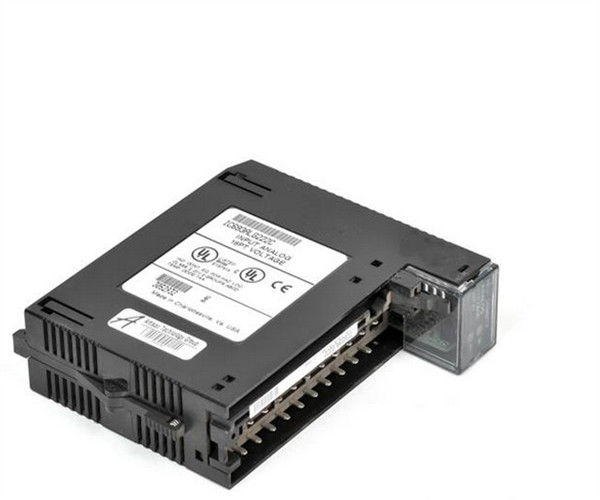

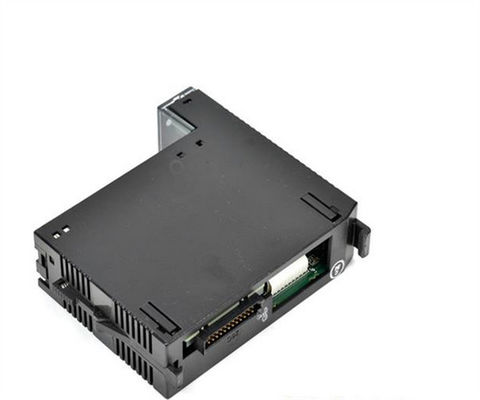

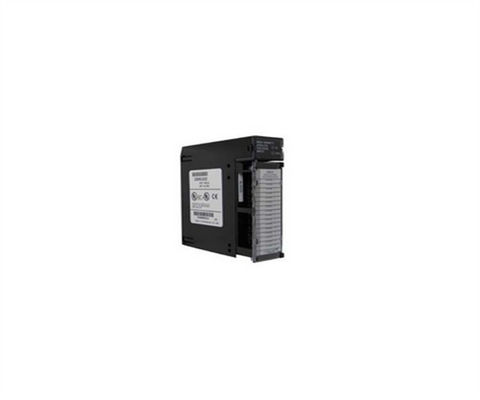

IC693ALG222는 GE Fanuc 90-30 시리즈의 16채널 아날로그 전압 입력 모듈이다. 이 PLC는 16개의 단일 끝 또는 8개의 차원 입력 채널을 제공합니다.아날로그 입력 2 입력 범위에 대한 사용하기 쉬운 구성 소프트웨어를 갖추고 있습니다이 모듈은 아날로그 신호를 디지털 신호로 변환합니다. IC693ALG222는 단극적 및 양극적 인 두 가지 입력 신호를 수신합니다.단극 신호는 0 ~ + 10V, 양극 신호는 - 10V ~ + 10V이 모듈은 90-30 프로그래밍 가능한 제어 시스템에서 I/O 슬롯 중 어느 하나에 설치될 수 있습니다. 사용자 장치에 연결하기 위해 모듈에 설치된 커넥터 블록이 있습니다.

IC693ALG222의 채널 수는 단일 끝 (1~16개의 채널) 또는 디퍼런셜 (1~8개의 채널) 이 될 수 있다. 이 모듈의 전력 요구량은 5V 버스에서 112mA이다.그리고 또한 그것은 컨버터에 전원을 공급하기 위해 24V DC 공급에서 41V를 필요로두 LED 표시기는 사용자 전원 공급의 상태를 표시합니다. 이 두 LED는 MODULE OK입니다. 전원 공급에 관한 상태를 나타냅니다.공급량이 필요한 최소수준을 초과하는지 확인하는 장치. IC693ALG222 모듈은 논리 마스터 프로그래밍 소프트웨어를 사용하거나 핸드헬드 프로그래밍을 통해 구성됩니다. 사용자가 핸드헬드 프로그래밍을 통해 모듈을 프로그래밍하는 것을 선택하면,그는 단지 활성 채널을 편집할 수 있습니다.이 모듈은 프로그래밍 가능한 논리 컨트롤러의 사용을 위해 아날로그 신호를 기록하기 위해 %AI 데이터 테이블을 사용합니다.

GE Fanuc IC693ALG221는 90-30 시리즈 모듈이다. 이 모듈은 4 (4) 개의 단일 끝 입력 채널을 갖춘 아날로그 전류 입력 모듈로 0-20 mA 및 4-20 mA 입력 신호를 수신한다.이 모듈은 12 비트 해상도를 가지고 있습니다, 그리고 0.1%의 완전한 스케일 + 0.1%의 절정 정확도.

기술 사양IC693ALG222

모듈형 설계, 100개 이상의 I/O 모듈과 다양한 CPU 옵션으로 90-30 시리즈는 특정 성능 요구에 따라 시스템을 구성할 수 있는 다양성을 제공합니다.우수한 네트워크 및 통신 기능으로 네트워크, 데이터를 전송하고, 프로그램을 업로드하고 다운로드하고,90-30 시리즈에 통합 된 모션 컨트롤은 고성능 포인트에서 포인트 응용 프로그램을 촉진합니다., 다양한 모터 타입과 시스템 아키텍처를 지원합니다.
