PM866AK02 /PM866K02 이더넷 10 모듈 ABB 리던스 프로세서 디지털 IO 모듈 단위

PM866AK02 /PM866K02 이더넷 10 모듈 ABB 리던스 프로세서 디지털 IO 모듈 단위

3BSE050199R6

CPU 보드에는 마이크로프로세서와 RAM 메모리, 실시간 시계, LED 표시기, INIT 버튼 및 컴팩트 플래시 인터페이스가 포함되어 있습니다.

PM866 / PM866A 컨트롤러의 기판에는 제어 네트워크에 연결하기 위해 두 개의 RJ45 이더넷 포트 (CN1, CN2) 와 두 개의 RJ45 일련 포트 (COM3, COM4) 가 있습니다.일련 포트 중 하나 (COM3) 는 모?? 제어 신호를 가진 RS-232C 포트입니다., 다른 포트 (COM4) 는 격리되어 구성 도구를 연결하는 데 사용됩니다. 컨트롤러는 높은 가용성을 위해 CPU 과잉을 지원합니다 (CPU, CEX-Bus,통신 인터페이스 및 S800 I/O.

간단한 DIN 레일 부착 / 분리 절차, 독특한 슬라이드 & 잠금 메커니즘을 사용하여.모든 기판은 각 CPU에 하드웨어 정체성을 제공하는 고유의 이더넷 주소가 제공됩니다.주소는 TP830 기본판에 부착된 이더넷 주소 라벨에서 찾을 수 있습니다.

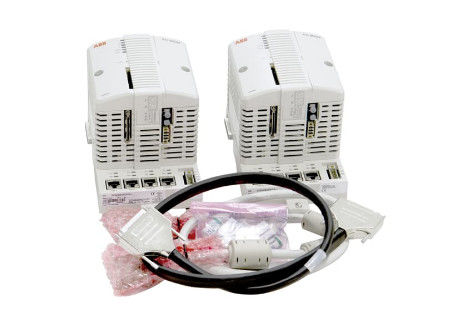

패키지 포함:
2 PC PM866A, CPU
2 pcs TP830, 기판, 너비 = 115mm
2개 TB807 모듈버스 단말기
1 pcs TK850, CEX 버스 확장 케이블
1 PC TK851, RCU-Link 케이블
2 pcs 메모리 백업 배터리 (4943013-6) 각 CPU에 1

특징 및 이점

• ISA Secure 인증 -더 읽기
• 신뢰성 및 간단한 오류 진단 절차
• 모듈성, 단계적 확장 가능
• 보호 장치 없이 IP20 보호 클래스
• 컨트롤러는 800xA 제어 빌더와 구성될 수 있습니다.
• 컨트롤러는 완전한 EMC 인증을 가지고 있습니다.
• BC810 / BC820의 쌍을 사용하여 CEX-Bus를 절단
• 최적의 통신 연결을 위한 표준에 기반한 하드웨어 (Ethernet, PROFIBUS DP 등)
• 내장된 불필요한 이더넷 통신 포트

• 일반 정보

  제1항	3BSE081637R1 (PM866AK02)
  해고	네
  높은 충절성	아니
  시계 주파수	133 MHz
  성능, 1000개의 부울 연산	00.09ms
  성능	00.09ms
  기억력	64 MB
  적용 가능한 RAM	51.389 MB
  저장용 플래시 메모리	네

• 상세한 자료

  프로세서 타입	MPC866
  빨간색으로 시간을 전환합니다.	최대 10ms
  관리자당 신청자 수	32
  신청당 프로그램 수	64
  각 애플리케이션에 대한 다이어그램 수	128
  컨트롤러 당 작업 수	32
  각기 다른 사이클 시간 수	32
  애플리케이션 프로그램별 사이클 시간	1ms까지
  펌웨어 저장용 플래시 PROM	4 MB
  전원 공급	24V DC (19.2-30V DC)
  전력 소비 +24V typ/max	210 / 360mA
  전력 소모	5.1W (최다 8.6W)
  불필요한 전원 공급 상태 입력	네
  내장 백업 배터리	리??, 3.6V
  시계 동기화	CNCP 프로토콜에 의한 AC 800M 컨트롤러 사이의 1 ms
  OPC 클라이언트별로 컨트롤러의 이벤트 큐	최대 3000개의 이벤트
  OPC 서버로 AC 800M 전송 속도	36-86 이벤트/초, 113-143 데이터 메시지/초
  CEX 버스의 통신 모듈	12
  CEX 버스의 공급 전류	최대 2.4A
  I/O 클러스터는 모듈버스 (Modulebus) 에서 적색이 아닌 CPU로 작동합니다.	1 전기 + 7 광학
  빨간색으로 모듈버스에 있는 I/O 클러스터	0 전기 + 7 광학
  모듈버스 I/O 용량	최대 96 (PM866) 또는 84 (PM866) I/O 모듈
  모듈버스 스캔 속도	0 - 100 ms (실제 시간은 I/O 모듈 수에 따라 달라집니다)
  전기 모듈버스의 공급 전류	24V: 최대 1.0A 5V: 최대 1.5A
  이더넷 채널	2
  이더넷 인터페이스	이더넷 (IEEE 802.3), 10 Mbit/s, RJ-45, 여성 (8극)
  제어 네트워크 프로토콜	MMS (생산 메시지 서비스) 및 IAC (간 애플리케이션 통신)
  권장 제어 네트워크 척추	100 Mbit/s 스위치된 이더넷
  실시간 시계 안정성	100ppm (약 1시간/년)
  RS-232C 인터페이스	2 (일종 1개, 서비스 도구 1개)
  RS-232C 인터페이스 (COM3)	RS-232C, 75-19 200바우드, RJ-45 여성 (8극), 광 단절되지 않고, 완전한 RTS-CTS 지원
  RS-232C 인터페이스 (COM4)	RS-232C, 9 600 바우드, RJ-45 여성 (8극), 광 단절, RTS-CTS 지원이 없습니다

• 환경 및 인증

  온도, 작동	+5 ~ +55 °C (+41 ~ +131 °F)
  온도, 보관	-40 °C ~ +70 °C (-40 °F ~ +158 °F)
  온도 변화	IEC/EN 61131-2에 따라 3 °C/분
  오염 정도	IEC/EN 61131-2에 따른 2급
  부식 보호	G3는 ISA 71에 따라04
  상대 습도	5~95%, 응축되지 않음
  방출 소음	< 55 dB (A)
  진동	10 < f < 50 Hz: 0.0375 mm 진폭, 50 < f < 150 Hz: 0.5 g 가속, 5 < f < 500 Hz: 0.2 g 가속
  가등식 격리 전압	500V AC
  다이렉트릭 테스트 전압	50V
  보호급	EN 60529, IEC 529에 따른 IP20
  고도	IEC/EN 61131-2에 따라 2000m
  배출 및 면역력	EN 61000-6-4, EN 61000-6-2
  환경 조건	산업
  CE 표시	네
  전기 안전	EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
  위험 장소	UL 60079-15, cULus 클래스 1, 구역 2, AEx nA IIC T4, ExnA IIC T4Gc X
  ISA Secure 인증	네
  해양용품 인증서	DNV-GL (현재 PM866: ABS, BV, DNV-GL, LR)
  TUV 승인	아니
  RoHS 준수	EN 50581:2012
  WEEE 준수	제1항의 규정

• 크기

  너비	119mm (4.7 in.)
  높이	186mm (7.3 in.)
  깊이	135mm (5.3인치)
  무게 (기반을 포함)	K01 1200g (2.6파운드) / K02 2700g (5.95파운드)
