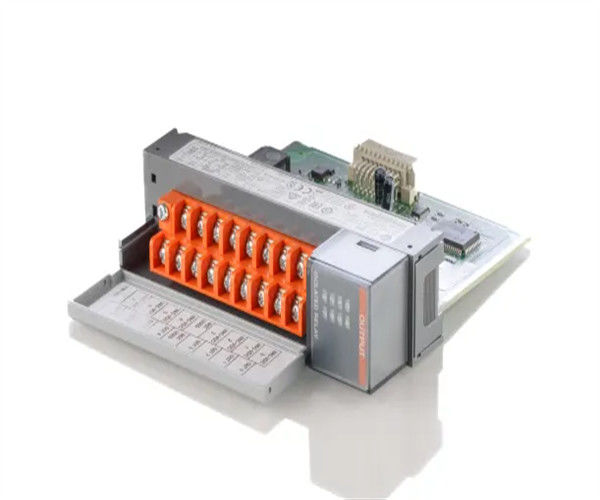

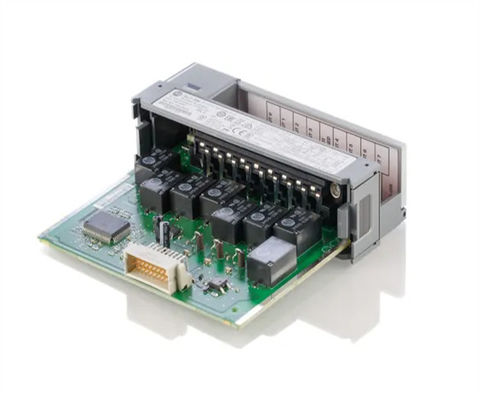

앨런 브래들리 1746-OX8 SLC 500 격리된 릴레이 출력 모듈, 8 포인트

1746-OX8의 설명

앨런-브래들리 1746-OX8 (Allen-Bradley 1746-OX8) 은 프로그래밍 가능한 컨트롤러의 SLC 500 계열에 속하는 콘택트 출력 모듈이다. 1746-OX8에는 8개의 고전류 릴레이 콘택트 출력이 있습니다.그것은 5-125V DC와 5-265V AC 사이의 작동 전압을 가지고 있습니다.또한 1746-OX8는 5V DC에서 85mA의 백플레인 전류와 24V AC에서 90mA에서 작동합니다. 모듈의 열 소모는 포인트 당 0.825W입니다. 최소 소모 측정은 2.590W 총 8개.60W

1746-OX8는 ON 상태에서 최대 저항 부하 단기 지연이 10.0ms이고, OFF 상태에서는 10.0ms이다. 모듈의 백플레인 전류 소비량은 5V DC에서 0.085A, 24V DC에서 0.090A이다.모듈은 최대 0mA의 오프 상태 누출과 5V DC에서 최소 10mA의 부하 전류를 가지고 있습니다.모듈 당 연속 전류는 모듈 전력이 1440VA를 초과하는 것을 방지하기 위해 제한되어야 합니다. 1746-OX8는 3의 휴식과 120V AC 최대에서 30A의 릴레 접촉 등급을 가지고 있습니다.0A, 240V AC또한 1746-OX8은 125V DC와 24V DC에서 각각 0.22A 및 1.2A의 릴레 접촉 등급을 가지고 있습니다.

1746-OX8는 위험한 환경에서 사용하도록 1급, 2급 승인을 받았습니다.1746-OX8의 작동 온도는 0-60o C (32-140o F) 와 작동하지 않는 온도는 -40-85o C (-40-185o F) 에서 5-95% 비 응축 작동 습도이 모듈은 소음 표준에 대한 CS-232 NEMA 표준을 준수합니다. 1746-OX8는 가속 2 와 함께 5-57 Hz의 속도로 0.015 ̊ 최고 작동 진동 이동을 가지고 있습니다.5g 57-2000Hz10g의 작동 충격과 1500V 단열이 있습니다.

약 1746-OX8

앨런-브래들리 1746-OX8 모듈은 격리된 릴레이 출력 모듈을 채널하는 SLC 500 채널이다. 모듈의 작동 온도 범위는 32 ~ 140도이다.작동하지 않는 온도 범위는 -40에서 185도 파렌헤이트입니다권장되는 비 응축 작동 습도 범위는 5 ~ 95%입니다. 등급 소음 면역은 NEMA ICS 2-230 표준을 충족합니다. 운영 진동 등급은 0.015 인치 이동 5에서 57 헤르츠. 1746-OX8 모듈의 작동 충격 등급은 10g입니다. 모듈은 UL, CSA 및 CE 표준에 의해 인증됩니다. 모듈의 에너지화된 포인트 당 등급 열 분산은 0.825 와트입니다.필드 파워가 적용되지 않을 때 최소 열 방출은 2입니다.59 포인트 모든 출력이 전원을 공급할 때 모듈의 총 열 방출량은 8.6와트입니다.

1746-OX8 모듈은 개별적으로 격리 된 출력이 8 개 있습니다. 24 볼트 DC 백플레인 전압에서 모듈은 전류의 0.09 Amps를 소비하고 5 볼트 DC 백플레인 전압에서 모듈은 0.085 Amps를 소비합니다..켜진 상태에서 최대 저항 부하의 신호 지연은 10 밀리 초입니다. 꺼진 상태에서는 최대 저항 부하의 신호 지연은 10 밀리 초입니다.5 볼트 DC 공급 장치의 작동 전압 범위는 5 ~ 125 볼트이며 24 볼트 DC 공급 장치, 그것은 5에서 265 볼트입니다. 정전 상태에서 가장 높은 누수는 0 밀리 앰프입니다. 권장되는 최소 부하 전류 수준은 5 볼트 DC에서 10 밀리 앰프입니다. 120/240 볼트 AC에서,점당 연속 전류는 2입니다125 볼트 DC에서 점당 연속 전류는 1 Amp이고 24 볼트 DC에서 점당 연속 전류는 2 Amp입니다.

1746-OX8에 대한 기술 사양

로크웰 배제책: 이 제품은 사용 된 잉여품입니다. PDF 공급은 이 제품의 제조업체의 허가된 잉여품 딜러 또는 제휴업체가 아닙니다.제품에는 더 오래된 날짜 코드가 있거나 공장 또는 허가 된 딜러에서 직접 사용할 수있는 것보다 오래된 시리즈가있을 수 있습니다.. PDF 공급은이 제품의 허가 된 배급자가 아니기 때문에, 원래 제조업체의 보증은 적용되지 않습니다. 많은 앨런 브래들리 PLC 제품은 이미 펌웨어를 설치하고 있지만,PDF 공급은 PLC 제품이 펌웨어와, 펌웨어가 있는 경우, 펌웨어가 애플리케이션에 필요한 수정 레벨인지PDF 공급은 또한 로크웰에서 제품에 대한 펌웨어를 다운로드하거나 기타 방법으로 얻는 능력이나 권리에 대해 어떠한 진술도 하지 않습니다.PDF 공급 또한 제품에 그러한 펌웨어 설치에 대한 귀하의 권리에 대해 어떠한 진술도 하지 않습니다.PDF 공급은 귀하의 이름으로 펌웨어를 구입하거나 공급하지 않습니다.. 펌웨어 획득 또는 설치와 관련된 모든 최종 사용자 라이선스 계약 또는 유사한 문서의 조건을 준수하는 것이 귀하의 의무입니다.

예상 운송량제1746호 OX8
차원: 5.0 "x 2.0" x 6.0 "
(12.7cm x 5.1cm x 15.2cm)
무게: 0.4kg
관세 코드: 8538907080
