| 원래 장소: | 독일 |
| 브랜드 이름: | ABB |
| 인증: | CE, ect |
| 모델 번호: | PM866AK02/ PM866K02 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Contact me |
| 포장 세부 사항: | 새로운 원상자 |
| 배달 시간: | 3~5일 |
| 지불 조건: | T/T |
| 공급 능력: | 재고 중 |
ABB PM866AK02/ PM866K02 이더넷 IO 모듈
CPU 보드에는 마이크로프로세서와 RAM 메모리, 실시간 시계, LED 표시기, INIT 버튼 및 컴팩트 플래시 인터페이스가 포함되어 있습니다.
PM866 / PM866A 컨트롤러의 기판에는 제어 네트워크에 연결하기 위해 두 개의 RJ45 이더넷 포트 (CN1, CN2) 와 두 개의 RJ45 일련 포트 (COM3, COM4) 가 있습니다.일련 포트 중 하나 (COM3) 는 모?? 제어 신호를 가진 RS-232C 포트입니다., 다른 포트 (COM4) 는 격리되어 구성 도구를 연결하는 데 사용됩니다. 컨트롤러는 높은 가용성을 위해 CPU 과잉을 지원합니다 (CPU, CEX-Bus,통신 인터페이스 및 S800 I/O.
간단한 DIN 레일 부착 / 분리 절차, 독특한 슬라이드 & 잠금 메커니즘을 사용하여.모든 기판은 각 CPU에 하드웨어 정체성을 제공하는 고유의 이더넷 주소가 제공됩니다.주소는 TP830 기본판에 부착된 이더넷 주소 라벨에서 찾을 수 있습니다.

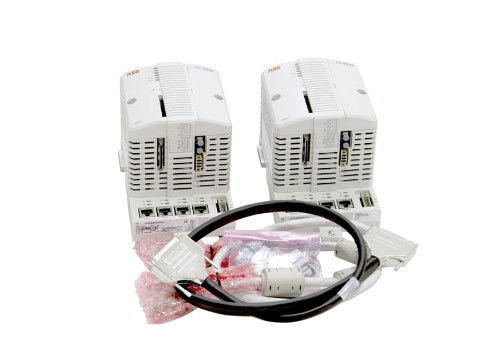

패키지 포함:
2 PC PM866A, CPU
2 pcs TP830, 기판, 너비 = 115mm
2개 TB807 모듈버스 단말기
1 pcs TK850, CEX 버스 확장 케이블
1 PC TK851, RCU-Link 케이블
2 pcs 메모리 백업 배터리 (4943013-6) 각 CPU에 1
| 프로세서 타입 | MPC866 |
| 빨간색으로 시간을 전환합니다. | 최대 10ms |
| 관리자당 신청자 수 | 32 |
| 신청당 프로그램 수 | 64 |
| 각 애플리케이션에 대한 다이어그램 수 | 128 |
| 컨트롤러 당 작업 수 | 32 |
| 각기 다른 사이클 시간 수 | 32 |
| 애플리케이션 프로그램별 사이클 시간 | 1ms까지 |
| 펌웨어 저장용 플래시 PROM | 4 MB |
| 전원 공급 | 24V DC (19.2-30V DC) |
| 전력 소비 +24V typ/max | 210 / 360mA |
| 전력 소모 | 5.1W (최다 8.6W) |
| 불필요한 전원 공급 상태 입력 | 네 |
| 내장 백업 배터리 | 리??, 3.6V |
| 시계 동기화 | CNCP 프로토콜에 의한 AC 800M 컨트롤러 사이의 1 ms |
| OPC 클라이언트별로 컨트롤러의 이벤트 큐 | 최대 3000개의 이벤트 |
| OPC 서버로 AC 800M 전송 속도 | 36-86 이벤트/초, 113-143 데이터 메시지/초 |
| CEX 버스의 통신 모듈 | 12 |
| CEX 버스의 공급 전류 | 최대 2.4A |
| I/O 클러스터는 모듈버스 (Modulebus) 에서 적색이 아닌 CPU로 작동합니다. | 1 전기 + 7 광학 |
| 빨간색으로 모듈버스에 있는 I/O 클러스터 | 0 전기 + 7 광학 |
| 모듈버스 I/O 용량 | 최대 96 (PM866) 또는 84 (PM866) I/O 모듈 |
| 모듈버스 스캔 속도 | 0 - 100 ms (실제 시간은 I/O 모듈 수에 따라 달라집니다) |
| 전기 모듈버스의 공급 전류 | 24V: 최대 1.0A 5V: 최대 1.5A |
| 이더넷 채널 | 2 |
| 이더넷 인터페이스 | 이더넷 (IEEE 802.3), 10 Mbit/s, RJ-45, 여성 (8극) |
| 제어 네트워크 프로토콜 | MMS (생산 메시지 서비스) 및 IAC (간 애플리케이션 통신) |
| 권장 제어 네트워크 척추 | 100 Mbit/s 스위치된 이더넷 |
| 실시간 시계 안정성 | 100ppm (약 1시간/년) |
| RS-232C 인터페이스 | 2 (일종 1개, 서비스 도구 1개) |
| RS-232C 인터페이스 (COM3) | RS-232C, 75-19 200바우드, RJ-45 여성 (8극), 광 단절되지 않고, 완전한 RTS-CTS 지원 |
| RS-232C 인터페이스 (COM4) | RS-232C, 9 600 바우드, RJ-45 여성 (8극), 광 단절, RTS-CTS 지원이 없습니다 |
| 온도, 작동 | +5 ~ +55 °C (+41 ~ +131 °F) |
| 온도, 보관 | -40 °C ~ +70 °C (-40 °F ~ +158 °F) |
| 온도 변화 | IEC/EN 61131-2에 따라 3 °C/분 |
| 오염 정도 | IEC/EN 61131-2에 따른 2급 |
| 부식 보호 | G3는 ISA 71에 따라04 |
| 상대 습도 | 5~95%, 응축되지 않음 |
| 방출 소음 | < 55 dB (A) |
| 진동 | 10 < f < 50 Hz: 0.0375 mm 진폭, 50 < f < 150 Hz: 0.5 g 가속, 5 < f < 500 Hz: 0.2 g 가속 |
| 가등식 격리 전압 | 500V AC |
| 다이렉트릭 테스트 전압 | 50V |
| 보호급 | EN 60529, IEC 529에 따른 IP20 |
| 고도 | IEC/EN 61131-2에 따라 2000m |
| 배출 및 면역력 | EN 61000-6-4, EN 61000-6-2 |
| 환경 조건 | 산업 |
| CE 표시 | 네 |
| 전기 안전 | EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201 |
| 위험 장소 | UL 60079-15, cULus 클래스 1, 구역 2, AEx nA IIC T4, ExnA IIC T4Gc X |
| ISA Secure 인증 | 네 |
| 해양용품 인증서 | DNV-GL (현재 PM866: ABS, BV, DNV-GL, LR) |
| TUV 승인 | 아니 |
| RoHS 준수 | EN 50581:2012 |
| WEEE 준수 |
제1항의 규정 |
| 너비 | 119mm (4.7 in.) |
| 높이 | 186mm (7.3 in.) |
| 깊이 | 135mm (5.3인치) |
| 무게 (기반을 포함) | K01 1200g (2.6파운드) / K02 2700g (5.95파운드) |
