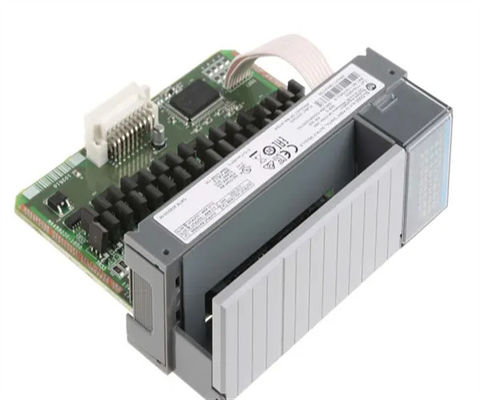

1746-OB32 앨런-브래들리 소싱 DC 출력 모듈 제어 모듈

1746-OB32의 설명

앨런-브래들리 1746-OB32는 SLC 500 디지털 DC 출력 모듈이다. 이 출력 모듈은 32개의 24VDC 출력 채널을 가지고 있다. 각 그룹이 16개의 점으로 구성된 두 개의 (2) 입력 그룹이 있다..SLC 500 고정형 또는 모듈형 하드웨어에 설치될 수 있다.

1746-OB32는 앨런-브래들리의 32채널 디지털 출력 모듈이다. 그것은 고밀도 저전류 DC 출력 모듈이며, 슬롯 0을 제외한 1746 차체의 모든 사용 가능한 슬롯에 장착될 수 있다.전압 출력은 24V DC입니다. 1746-OB32는 16개의 공통점으로 32개의 출력을 가지고 있으며 5~50V DC 사이의 소스 운영 전압을 가지고 있다. 1746-OB32 모듈은 0.19A 5V DC에서 백플레인 전류와 1 분 동안 1500V AC에서 테스트 된 출력 회로 고립을 제공합니다그것은 ON 모드에서 최대 신호 지연 시간 0.1ms 및 OFF 모드에서 최대 회로 전류 누출이 1mA입니다. 1746-OB32는 0-60 °C에서 0.25A가 있습니다.각 출력 지점의 섭씨 명소 전류와 각 출력 채널의 최소 전류 부하 1mA. 모듈은 평균 8A 명소 전류와 2A 전류가 있습니다. ON 상태에서 회로에서 최대 전압 손실은 0.5A에서 1.2V이며 1의 급폭이 있습니다.각 출력 포인트에서 2초마다 반복되는 1ms 동안 0A, 점당 전력 소모량 0.172W, 전체 모듈 열 소모량 6.45W. 1746-OB32 즈의 작동 온도는 0에서 60 °C (32에서 140 °C) 사이입니다.파렌하이트) 에서 5-95% 비 응축 습도에서 30G 및 2G의 작동 충격과 진동에 견딜 수 있습니다.5G 각각 10-200Hz. C-UL 및 UL 목록 산업 제어 장비 I 클래스, 디비전 2, 그룹 A, B, C, D 위험 장소 인증,그리고 NEMA 표준 ICS 2-230 소음 저항성 등급이 있습니다..

1746-OB32는 Allen-Bradley가 SLC 500 컨트롤러 플랫폼을 위해 제조한 32 채널의 분별 입력 모듈이다.

이 모듈은 주로 파일럿 램프, 버저, 호른, 사이렌과 같은 분리 장치의 전력 공급 또는 작동 및 소전자, 모터 및 기타 장치의 작동 장치에 사용됩니다.이 모듈의 출력 전압은 24VDC이며, 상기 장치에 직접 연결될 수 있으며, 5-30VDC의 작동 전압 범위 내에 있는 경우만약, 출력 장치가 DC 출력과 호환되지 않는 경우, 특히 AC 전압으로 작동하는 경우, 이 모듈은 여전히 중재 기능을 구현하여 사용될 수 있습니다.24VDC 코일을 가진 릴레는 이 모듈에 연결된 부하입니다.일반적으로 개방 (NO) 또는 일반적으로 폐쇄 (NC) 접촉은 AC 전압에 연결됩니다. 전기 소음이있는 오래된 유선 시스템에서,중간에 배치되는 것은 외부 모듈 격리용으로도 사용될 수 있습니다.이것은 문서화되지 않은 수리 및 수정으로 인해 오래된 시스템의 잘못된 지상 및 배선으로 인한 외부 손상이나 원치 않는 행동으로부터 모듈을 보호합니다.

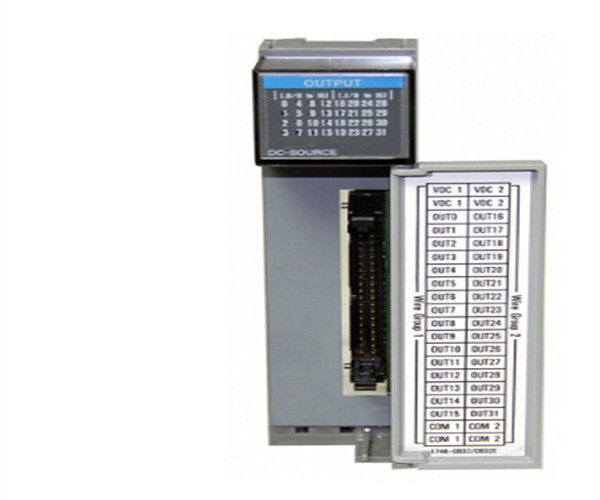

이 모듈은 제거 가능한 터미널 블록 (RTB), 옥탈 도어 라벨, 각 채널에 전용 된 32 LED 조명 및 부품 번호가 표시되는 컬러 코딩 모듈 바와 함께 제공됩니다.AN 앨런 브래들리 1746-N3 또는 1492 배선 시스템 제조. These connector or wiring systems are compatible for this module to ensure proper termination and adequate wire size in used This also prevents improper wiring as it is pre-assembled and ensures that the module door is capable of covering the terminal wirings다른 전선도 사용할 수 있지만, 큰 전선 크기는 앞 패널을 차지하여 문제 해결을 수행하는 것을 어렵게 만들 것입니다.

예상 운송량 1746-OB32
차원: 5.0 "x 2.0" x 6.0 "
(12.7cm x 5.1cm x 15.2cm)
무게: 0.3kg
