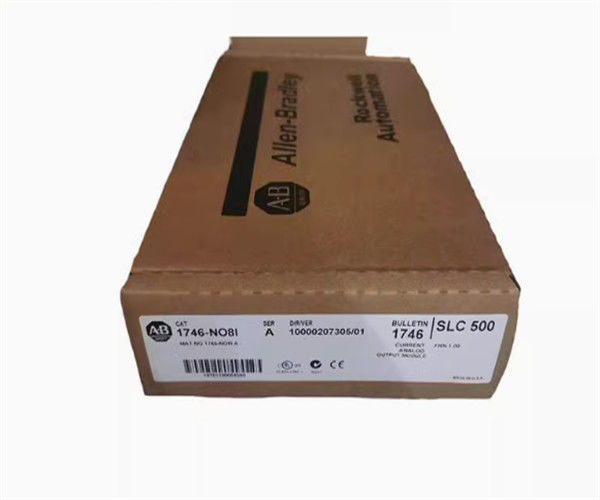

알렌-브래들리 1746-NO8I 아날로그 출력 모듈 제어 모듈

1746-NO8I의 설명

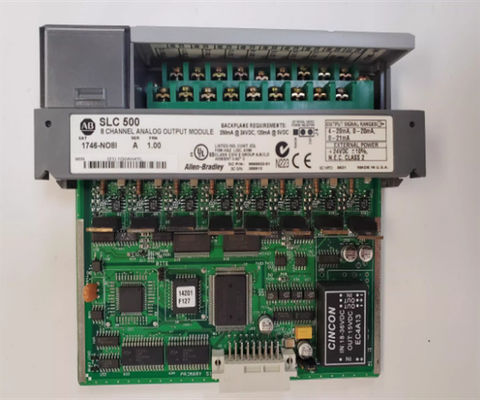

앨런 브래들리 1746-NO8I SLC 500 아날로그 출력 모듈은 앨런 브래들리 SLC 500 시리즈의 일부입니다. 1746-NO8I는 SLC 500 8 포인트 아날로그 출력 모듈의 단일 버전입니다.이 단위는 제거 할 수있는 블록 단말기를 가지고 있으며 여전히 8 아날로그 출력 채널에 대한 연결을 제공합니다그것은 아날로그 전압 및 전류 장치에 대한 연결을 위해 독특하게 설계되었으며, 출력 전압에 대한 8 개의 채널이 제공되지만 입력 채널이 포함되어 있지 않습니다.

1746-NO8I는 DIP 스위치를 포함하지 않습니다. J4 또는 점퍼가 SLC 뒷판에 24 볼트 DC (직류) 또는 외부로 공급되는지 선택 할 수 있습니다.선택적 24 볼트 전력SLC 500 체시는 5 볼트 DC 또는 24 볼트 DC 전원 공급 장치에서 이 모듈에 전원을 공급하는 데 사용됩니다. 24 볼트 전원 공급 장치의 경우,이 전력은 또한 아날로그 회로 모듈을 공급하는 동안 SLC 회로는 5 볼트 DC 공급 배기판에 의해 공급됩니다.

1746-NO8I 출력 모듈은 5 볼트 DC에서 최대 120 mA의 역계 전류를 소비하고 24 볼트에서이 모듈의 직류는 250 mA를 소비합니다. 점퍼를 설치하기 전에전력 시스템을 모두 끄세요.

이 모듈의 각 터미널은 24 AWG보다 크지 않고 14보다 작지 않은 전선을 필요로합니다. 0 mA에서 약 21.5 mA까지의 출력 범위가 있습니다.그리고 그 비례적인 스케일링은 0에서 32까지,767.

1 (1) 밀리초의 단계 반응, 540 마이크로초의 업데이트 시간 및 16 비트 입력 및 14 비트 출력 해상도로, 이 모듈은 적어도 1 M Ohm의 출력 임피던스를 가지고 있습니다.

모듈의 기능을 보호하기 위해, 이 단위를 -13에서 140도 이상의 온도 영역에서 작동하지 마십시오. 저장 중,이 단위는 대략 -40에서 185도 파렌헤이트의 온도 구역에 있어야 합니다.
