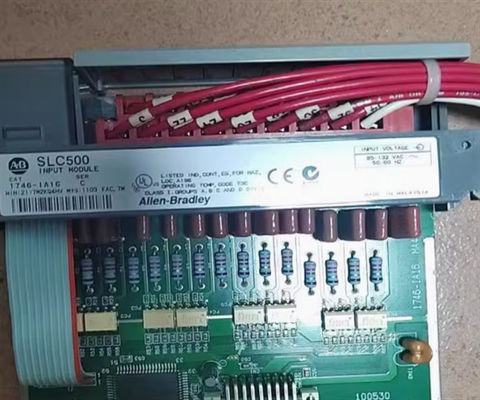

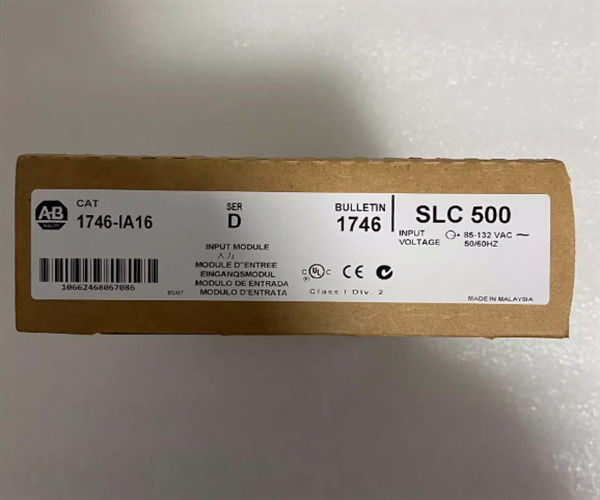

앨런 브래들리 1746-IA16 SLC 500 16채널 AC 디지털 입력 모듈, 시리즈 D

설명1746-IA16

앨런 브래들리 1746-IA16는 SLC 500 컨트롤러 플랫폼의 구성 요소로 사용하기 위해 호환되는 AC 입력 모듈입니다.이 입력 모듈은 AC 신호 전압 범위 85-132 VAC를 수용하는 열여섯 (16) 채널을 가지고 있습니다.

입력 모듈은 프로세스에서 분리된 장치에 실시간 인터페이스를 제공하기 때문에 프로그래밍 가능한 논리 제어기 (PLC) 의 필수 구성 요소입니다.그것은 논리를 처리하는 컨트롤러의 참조를 위해 신호 장치의 실제 상태를 나타냅니다.. 대부분의 PLC 시스템은 사용자 프로그램을 실행하는 주요 단계로 입력 스캔을 수행합니다. 입력 신호가 감지되지 않으면 컨트롤러는 프로그램을 실행하는 참조가 없습니다.

이 AC 입력 모듈은 20개의 터미널을 가지고 있다. 모든 터미널은 터미널 18과 19과 함께 내부로 연결된 커먼즈로 사용된다.이 모듈의 터미널 블록은 입력 단말기를 다시 연결 할 필요성을 제거하면서 입력 모듈을 교체 할 수 있도록 제거 할 수 있습니다..

그것은 모듈의 작동을 정밀하게 조정할 수 있는 파라미터를 가지고 있다. 설치를 지원할 수 있는 차시에 슬롯이 있는 한 1746-IA16를 설치할 때 제한이 없다.이 모듈은 고정 하드웨어 또는 모듈형 하드웨어 스타일 컨트롤러에 설치될 수 있습니다., 로컬 또는 확장 랙.

이 모듈은 100-120VAC의 운영 전압 범주에 있는 SLC 500 AC 입력 모듈에 속한다. 200/240VAC 전압 작동을 위해 대응 부품 번호는 17460IM16이다.두 모듈 모두 내부 보호 회로를 제공하지 않습니다이 모듈에 연결되는 모든 AC 입력 장치는 SLC 500 입력 회로 출력 전류와 호환되어야 합니다.

앨런 브래들리 1746-IA16의 무게는 0.34 kg이며 5 x 2 x 6 (13 cm x 5 cm x 15 cm) 의 크기가 있습니다. 컨트롤러 모듈은 포인트 당 0.27 와트, 최소 0.425 와트까지 총 4.8 와트를 가지고 있습니다.모듈은 100 ~ 120V AC 입력 신호 전압 범위를 가지고 있으며 공통점 16 점과 16 입력을 가지고 있습니다. 1746-IA16는 일반용 입력 응용 프로그램입니다. 장착은 차시 유형이며 16 개의 채널을 가지고 있습니다. 운영 전압은 85 ~ 132V AC 입력 신호에서 다양합니다.그것은 프로그래밍 컨트롤러에 대한 16 채널 디지털 AC 입력 모듈을 가지고 있습니다. 운영 전압은 47 - 63 Hz 운영 주파수에서 85 - 132V AC입니다. 5V DC에서 백 플레인 전류 소비는 0.085 mA이며 24V DC에서 0.0 A입니다.

켜기 지연 신호는 최대 35 ms이고, 끄기 지연 신호는 최대 45 ms입니다. 최대 오프 상태 전압은 30V AC, 오프 상태 전류는 2 mA에 달합니다.120V AC에서 입력 전류는 12mA 명소1746-IA16는 최대 500 마이크로초까지의 강입 전류 기간과 최대 0.8 mA 강입 전류를 가지고 있습니다.

앨런 브래들리 1746-IA16는 SLC 500 디지털 AC 입력 모듈이다. 이 디지털 AC 입력 모듈은 85-132 볼트 AC 전압 범위의 16 (16) 개의 입력 채널을 가지고 있다.이 모듈은 SLC 500 차체의 단일 슬롯을 차지.
