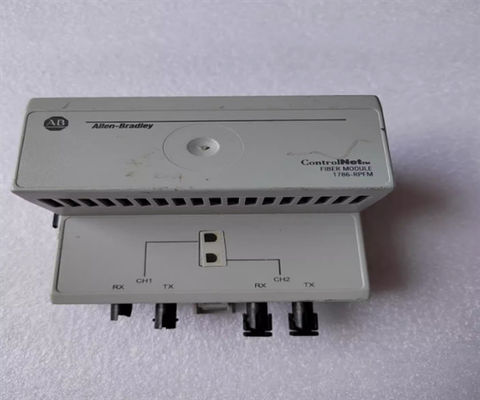

1786-RPFM 앨런-브래들리 제어 네트워크 모듈 리피터 중거리 섬유 모듈

설명 1786-RPFM

1786-RPFM는 앨런-브래들리 컨트롤넷 액세서리이다. 이 모듈은 패널 마운트 / DIN 레일 장착 장치로 컨트롤넷 모듈 리피터 중거리 섬유 모듈로 기능합니다.

이 모듈은 최대 3000 미터 또는 9843 피트의 거리를 가진 코크 케이블을 광섬유 매체로 변환하는 데 사용됩니다.섬유 연결은 연결 된 노드 사이의 고립을 제공하며 소음 및 전기 장애에 대한 면역을 증가시킵니다.이 모듈의 광섬유 연결은 62.5/125 미크론 케이블, OM1 멀티 모드 광섬유 케이블을 사용해야합니다.

1786-RPFM는 1786-RPA 컨트롤넷 리피터 어댑터 모듈과 함께 사용됩니다. 최대 4 (4) 1786-RPFM는 1786-RPA 하나와 함께 사용할 수 있습니다. 또한,ControlNet 네트워크를 조립할 때 리퍼터 타입을 혼합하는 것이 허용됩니다.모듈 리퍼터 어댑터와 인근 모듈을 손상시키지 않고 허용되는 최대 총 전력 소비량은 1.6A @ 5V DC입니다.

1786-RPFM는 포인트-투-포인트 또는 트렁크 라인 토폴로지와 함께 사용할 때 One (1) ControlNet 세그먼트의 전체 길이를 확장하는 데 이상적으로 사용됩니다.또한 스타와 링 토폴로지를 구축할 때 사용할 수 있습니다., 하나의 지점에서 여러 방향의 네트워크를 구축하기 위해.이 섬유 변환기 및 반복 모듈은 응용 프로그램이 높은 전기 소음 수준과 위험한 영역이 알려진 산업 장소를 통과하는 경우 사용할 수 있습니다.광섬유 케이블의 최대 저감은 13.3 dB를 초과해서는 안 됩니다. 일반적으로 1300 nm의 파장의 케이블 저감은 1.5 dB/km 미만입니다.

RSnetWorx는 ControlNet 속성을 구성하는 데 사용될 수 있으며, 조립되는 시스템이 ControlNet 요구 사항에 부합하는지 여부를 평가하는 데 사용될 수 있습니다.

이 장치는 400mA의 전류 수요, 1300nm의 작동 파장, 13.3dB의 attenuation 수준을 가지고 있습니다. 중거리 응용 프로그램을 해결하도록 설계되었습니다.이 단위는 두 ControlNet 섬유 반복기 사이의 세그먼트 당 3000 미터 미만 필요합니다., 그러나 섹션의 최대 길이는 섬유의 품질, 커넥터의 수, 스플라이스 수에 달려 있습니다. 이 반복 시리즈의 설치에 관해서,이 용도로 훈련된 전문가가 권장됩니다. 설치에 적절한 검증 테스트가 필요하기 때문입니다.또한 이 앨런 브래들리 1786-RPFM 단위는 모듈의 작동을 극대화하기 위해 적절한 장치 안에 장착되어야 합니다.이 칸막이의 내부는 도구로 접근 할 수 있는지 확인이 1786-RPFM 제어 네트워크 단위는 주로 별 토폴로지, 고리 토폴로지, 네트워크의 길이를 확장그리고 구리 동축 케이블을 섬유 매체로 변환하기 위해앨런 브래들리 1786-RPFM 단위는 노드 사이의 예외적인 고립을 제공하며 다른 구리 매체보다 소음 환경에 덜 민감합니다.또한 다양한 리퍼 모듈에 전원을 공급하는 데 사용됩니다.둘 다 상태 지표와 함께 제공되며 사용자가 오류 상태를 알리고 데이터에 오류가 있는지 확인하기 위해 해석됩니다.

1786-rpfm에 대한 기술 사양

약 1786-rpfm

앨런 브래들리 1786-RPFM 모듈은 컨트롤넷 리퍼터 모듈입니다.그것은 중간 거리를 위해 설계 된 광섬유 반복 모듈이며 2 개의 ControlNet 노드 사이에 중간 거리의 광섬유 네트워크가 필요할 때 사용되도록 설계되었습니다.. 1786-RPFM가 지원하는 최대 거리는 3000 미터입니다. 연결 장치, 스플라이스 및 광섬유 케이블을 포함하여 광섬유 링크를 통한 총 허용 약화량은 13.3 dB입니다.섬유 매체는 인접 한 노드 사이의 토양 격리 및 구리 매체에 비해 소음 감수성을 줄이는 2 가지 이점을 제공합니다.최대 4개의 1786-RPFM 모듈이 1786-RPA 리퍼터 어댑터에 연결될 수 있다. 또한 리퍼터 어댑터에 연결된 4개의 1786-RPFM 모듈의 총 전력 소비량은 1을 초과해서는 안 된다.5 볼트 DC에서 6 Amp리퍼터 어댑터와 모듈은 전력 한계를 초과하면 손상될 수 있습니다.

1786-RPFM 반복 모듈의 크기는 높이는 101.2mm, 너비는 111mm, 깊이는 69mm입니다.1786-RPFM 리퍼터 모듈의 전압 및 전류 등급은 5 볼트 DC에서 최대 400 밀리 앰프입니다.. 등급 전력 소모 수준은 2 와트이며 등급 전력 소비 수준도 2 와트입니다. 1786-RPFM 리퍼터 모듈이 지원하는 통신 속도는 5 Mbps입니다.반복기는 어떤 방향에도 장착 할 수 있습니다.1786-RPFM 반복 모듈의 장착에 사용되는 장치는 최소 304.8 x 196.8 x 101.6 밀리미터의 크기를 가져야합니다. 반복 모듈과 호환되는 광섬유 케이블은 62입니다.5/125 미크론 멀티모드 섬유반복기는 개방된 칸막이를 가지고 있으며 T5 ATEX 온도 코드가 있습니다. 주변 공기의 온도는 섭씨 140도를 넘지 않아야 합니다.
